Возрождение производства мер электрического сопротивления
Ассортимент лабораторных приборов пополнился образцовыми мерами сопротивления производства завода АО «МИКРОН». Завод возродил выпуск прецизионного оборудования, которое хорошо себя зарекомендовало еще в советское время. В основе производства прецизионных мер лежит технология микропроводов литых в стеклянной изоляции. Эта уникальная технология возникла на стыке самых различных областей знания: магнитной гидродинамики, теории металлургических процессов, теории и технологии стекла, электротехники, теплотехники, металловедения, теории пограничного слоя, кристаллографии и т.д.
Одним из направлений деятельности завода является производство средств поверки высоковольтных измерительных приборов и высокоомных приборов сопротивления.
Образцовые меры электрического сопротивления имеют класс точности до 0,005 и номинальные сопротивления до 1010 Ом. Ниже представлен перечень образцовых мер и магазинов сопротивления.

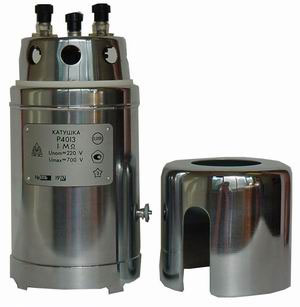

Меры электрического сопротивления однозначные Р4030М1, Р4013, Р4023, Р4033
Предназначены для применения в качестве образцовых мер электрического сопротивления в измерительных цепях постоянного тока.
| Таблица основных технических характеристик: Р4030М1, Р4013, Р4023, Р4033 | ||||
| Технические характеристики | Р4013 | Р4023 | Р4033 | Р4030-M1 |
| Номинальное сопротивление, Ом | 106 | 107 | 108 | 109 |
| Класс точности | 0,005 | 0,005 | 0,005 | 0,01 |
| Напряжение на мере, В | ||||
| - номинальное | 220 | 550 | 550 | 1000 |
| - максимальное | 700 | 1500 | 1500 | 2000 |
| Температурный коэффициент сопротивления, K-1 | 1x10-5 | 1,5x10-5 | 1,5x10-5 | 2x10-5 |
| Габаритные размеры, мм | 115×125×260 | 115×125×260 | 115×125×290 | диам.120×180 |
| Maсса, кг, не более | 1,8 | 1,8 | 1,8 | 0,9 |
Однозначные меры электрического сопротивления Р4015, Р4016, Р4017, Р4018
Предназначены для использования в качестве образцовых и рабочих мер электрического сопротивления в цепях постоянного и переменного тока частотой 1000 (1592) Гц.
| Таблица основных технических характеристик: Р4015, Р4016, Р4017, Р4018 | ||||
| Технические характеристики | Р4015 | Р4016 | Р4017 | Р4018 |
| Номинальное сопротивление, Ом | 105 | 106 | 107 | 108 |
| Класс точности | 0,005 | 0,005 | 0,005 | 0,005 |
| Номинальное напряжение, В | - | 100 | 100 | 100 |
| Номинальная мощность, Вт | 0,05 | - | - | - |
| Предельные значения постоянной времени при 1 кГц, с | 1×10-7 | 1×10-6 | 1×10-5 | 1×10-4 |
| Предел дополнительной погрешности мер при работе на переменном токе, вызванный изменением частоты от 0 до1 kГц (1592 кГц ), % | 0,005 | 0,005 | 0,05 | 0,05 |
| Габаритные размеры, мм | 115×125×260 | |||
| Maсса, кг, не более | 1,8 | |||
Меры электрического сопротивления многозначные Р40101, Р40102, Р40103, Р40104, Р40105, Р40106, Р40107, Р40108
Предназначены для применения в качестве многозначных мер электрического сопротивления в цепях постоянного и переменного тока (P40101).
| Таблица основных технических характеристик: Р40101, Р40102, Р40103, Р40104 | ||||
| Технические характеристики | Р40101 | Р40102 | 40103 | Р40104 |
| Класс точности | 0,05 | 0,02 | 0,1 | 0,1; 0,05 |
| Количество декад | 3 | 4 | 1 | 2 |
| Номинальные значения сопротивления ступеней меры, Oм | 106; 105; 104 | 107; 106; 105; 104 | 109 | 108; 107 |
| Предельное значение мощности рассеяния на 1 ступень декады «x104», «x105» Ом, Вт | 0,03 | 0,05 | - | - |
| . «x106» Oм | 0,3 | 0,3 | - | - |
| . «x107» Oм | - | 2,0 | - | 3,0 |
| . «x108» Oм | - | - | - | 3,0 |
| . «x109» Oм | - | - | 3,0 | 3,0 |
| Габаритные размеры, мм | 320×130×275 | 320×130×275 | 215×130×275 | 215×130×275 |
| Maсса, кг, не более | 5,2 | 3,6 | 3,2 | 3,2 |
| Таблица основных технических характеристик: Р40105, Р40106, Р40107, Р40108 | ||||
| Технические характеристики | Р40105 | Р40106 | P40107 | Р40108 |
| Класс точности | 0,02 | |||
| Количество декад | 2 | 2 | 2 | 4 |
| Номинальные значения сопротивления ступеней меры, Oм | 105; 106; | 107; 106; | 107; 108; | 105; 106; 107; 108; |
| Предельное значение мощности рассеяния на 1 ступень декады «x105» Ом, Вт | 0,05 | - | - | 0,05 |
| Номинальные значения напряжения на мере (при включении не менее 1 ступени декады), кВ | ||||
| . «x106» Oм | 0,3 | 0,3 | - | 0,3 |
| . «x107» Oм | - | 0,6 | 0,6 | 0,6 |
| . «x108» Oм | - | - | 2,0 | 2,0 |
| Габаритные размеры, мм | 215×130×275 | 215×130×275 | 320×130×275 | 320×130×275 |
| Maсса, кг, не более | 2,7 | 2,7 | 2,7 | 4,5 |
Переходные Меры электрического сопротивления Р40111, Р40112, Р40113, Р40114, Р40115
Предназначены для передачи значений электрического сопротивления от образцовых мер в измерительных цепях постоянного тока (ПМ), для использования в качестве многозначных мер (ММ) сопротивления.
| Таблица основных технических характеристик: Р40111, Р40112, Р40113, Р40114, Р40115 | |||||
| Наименование параметра | P40111 | P40112 | P40113 | P40114 | Р40115 |
| Номинальные значения сопротивления меры (ПМ): | |||||
| - при параллельном соедин. | 104 | 105 | 106 | 107 | 108 |
| - при последоват. соедин. | 106 | 107 | 108 | 109 | 1010 |
| Номинальные значения сопротивления одной ступени, Ом | 105 | 106 | 107 | 108 | 109 |
| Классы точности мер: | |||||
| - для ПМ | 0,01 | 0,01 | 0,01 | 0,02 | 0,05 |
| - для ММ | 0,02 | 0,02 | 0,02 | 0,02 | 0,05 |
| Погрешность передачи значений сопротивления, % | 0,0002 | 0,0002 | 0,0002 | 0,0005 | 0,001 |
| Номинальные значения мощности на ступень или напряжения на мере | 0,01 Вт | 1 кВ | 2 кВ | 3 кВ | 3 кВ |
| Габаритные размеры, мм | 215×132×255 | ||||
| Масса, кг | 3,0 | 3,0 | 2,6 | 2,6 | 2,6 |
Мера-имитатор электрического сопротивления Р4085-М1
Мера-имитатор Р4085-М1 предназначена для воспроизведения электрического сопротивления постоянному току и поверки высокоомных мостов постоянного тока и мегаомметров.
| Таблица основных технических характеристик: Р4085-М1 | |
| Наименование параметра | Величина |
| Номинальное значение сопротивления, ГОм | 1, 10, 100,1000 |
| Предел допускаемой основной погрешности, % | |
| - 2-зажимаемый 1 ГОм | ± 0,05 |
| - 3-зажимаемный 10 ГОм | ± 0,05 |
| - 3-зажимаемный 100 ГОм | ± 0,1 |
| - 3-зажимаемный 1000 ГОм | ± 0,2 |
| Номинальное напряжение, В | 100 |
| Наибольшее допустимое напряжение, В | 500 |
| Габаритные размеры, мм, не более | 130×120×180 |
| Масса не более, кг | 1,4 |
Мера-имитатор электрического сопротивления Р40116
Мера-имитатор Р40116 предназначена для воспроизведения электрического сопротивления постоянному току в диапазоне 10 кОм...1 ГОм при трехзажимном включении в измерительную цепь при проведении измерительных и поверочных работ.
| Таблица основных технических характеристик: Р40116 | |
| Наименование параметра | Величина |
| Диапазон воспроизведения сопротивления, Ом | 104 - 105; 105 - 107; |
| 107 - 108; 108 - 1010; | |
| 1010 - 1012; | |
| Основная погрешность, % | ±0,05 |
| ±0,02 | |
| ±0,05 | |
| ±0,01 | |
| ±0,02 | |
| Годовая нестабильность, %, не более | |
| .104...105 0м | ±0,05 |
| .105...107 0м | ±0,02 |
| .107...108 0м | ±0,05 |
| .108...1010 0м | ±0,01 |
| .1010...1012 0м | ±0,2 |
| Номинальное напряжение, В | от 25 до 2000 |
| Габаритные размеры, мм, не более | 320×290×280 |
| Масса не более, кг | 10 |
08.11.2010
Внимание! Отсутствие ошибок и опечаток не гарантируется. В технические характеристики средств измерений неутвержденного типа производителем могут быть внесены изменения без предварительного уведомления. Соответствие важных параметров требует уточнения. Полные технические характеристики предоставляются по отдельному запросу. Нашли ошибку? Выделите мышкой и нажмите Ctrl+Enter.
