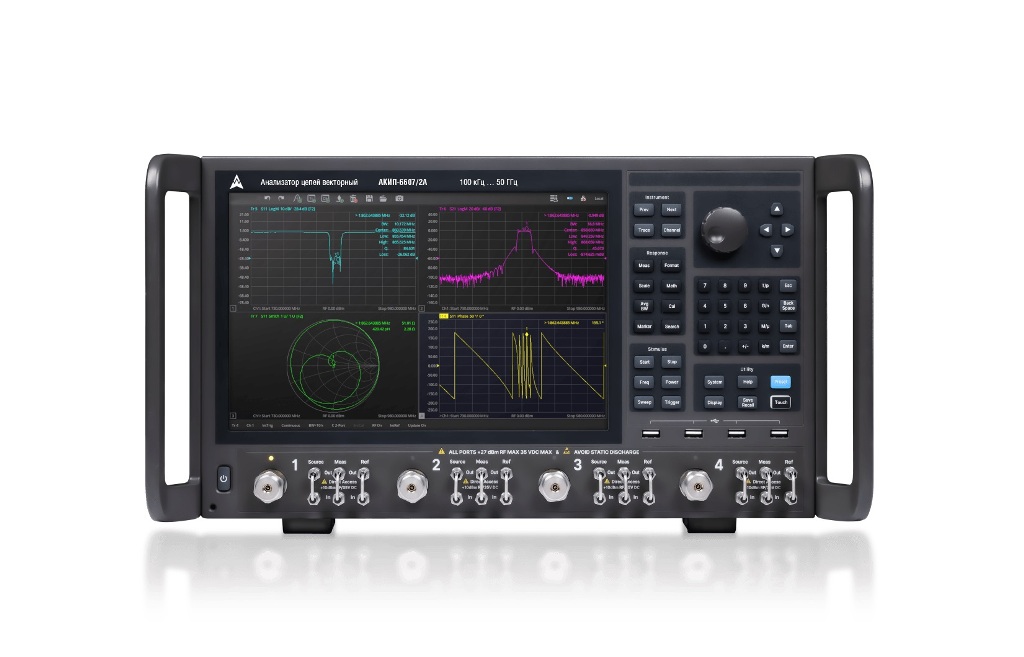

Векторные анализаторы цепей серии АКИП-6607 - расширение границ измерений

Представляем новую серию векторных анализаторов цепей под торговой маркой АКИП™ - АКИП-6607. Векторные анализаторы данной серии обеспечивают измерения в частотном диапазоне от 100 кГц до 50 ГГц и поддерживают полноценные 2-х 4-портовые измерения S-параметров. Благодаря мощным возможностям дифференциальных измерений и анализа во временной области данная серия выделяется при тестировании высокочастотных компонентов. Поддержка различных методов калибровки и функций допускового контроля гарантирует точность и достоверность результатов измерений.

Анализаторы цепей серии АКИП-6607 представляют собой эффективные инструменты для вычисления добротности (Q-фактор), полосы пропускания и вносимых потерь фильтра. Они поддерживают возможность добавления (моделирования) или удаления измерительных оснасток, функцию допускового контроля и тестирование пульсаций. Анализаторы цепей серии АКИП-6607 также поддерживают различные виды калибровки и коррекции при измерении S-параметров: SOLT, SOLR, TRL, и расширенная калибровка для повышения гибкости в исследованиях, разработках и в производственных приложениях.

Основные характеристики

Диапазон частот:

100 кГц … 44 ГГц - АКИП-6607/1, АКИП-6607/1А
100 кГц … 50 ГГц - АКИП-6607/2, АКИП-6607/2А

Число портов:

2 - АКИП-6607/1, АКИП-6607/2
4 - АКИП-6607/1А, АКИП-6607/2А

Динамический диапазон: 135 дБ
Полоса фильтра ПЧ (IFBW): 1 Гц … 10 МГц
Диапазон установки выходной мощности: от -55 дБм до +10 дБм
Конфигурируемый измерительный блок: ВЧ-перемычки на передней панели
Поддержка: 2-х, 4-портовых измерений S-параметров, дифференциальных (балансных) измерений, анализа во временной области, скалярных измерений смесителей
Опционально: модули электронной калибровки, механические калибровочные комплекты, коммутационные матричные и механические переключатели

Анализ во временной области и измерения достоверности передачи сигналов

Анализаторы цепей серии АКИП-6607 поддерживают опцию расширенного анализа во временной области (TDR), позволяющие точно измерять волновое сопротивление линий передачи, а также определять местоположение точек обрыва или короткого замыкания. Кроме того, функция TDR в АКИП-6607 позволяет создавать глазковые диаграммы средствами внутреннего моделирования, что позволяет эффективно выполнять проверку соответствия формы сигналов без использования внешнего генератора кодовых последовательностей. Анализ глазковых диаграмм даёт возможность наглядно оценить такие параметры, как шум, джиттер и межсимвольную интерференцию при передаче сигналов. Функция TDR широко применяется для измерения импеданса печатных плат, тестирования свойств материалов и контроля качества линий передачи. А возможность использования опциональных TDR пробников значительно упрощает данные измерения.

Точная характеризация и измерение диэлектрических свойств материалов

Комплексное решение для измерения параметров материалов включает векторные анализаторы цепей серии АКИП-6607, программное обеспечение для анализа материалов MT, волноводный калибровочный комплект KWR42A и оснастку для подключения, позволяет пользователям эффективно и точно проводить характеризацию и измерение диэлектрических свойств материалов.

Векторные анализаторы цепей серии АКИП-6607 сочетают высокую точность измерений с доступной ценой. Встроенный мастер измерений обеспечивает пошаговое руководство процессом, а результаты могут быть представлены в различных графических форматах, что облегчает их детальный анализ. Данное решение идеально подходит для лабораторных исследований, научных учреждений и учебных заведений.

Измерения в миллиметровом диапазоне — расширение частоты до 110 ГГц

Максимальный частотный диапазон в анализаторах цепей серии АКИП-6607 достигает 50 ГГц, также имеется возможность расширения диапазона измерений до 75 ГГц или 110 ГГц при использовании опциональных модулей переносчиков частоты АКИП-9904 или АКИП-9905. Этот прорыв в частотном диапазоне удовлетворяет требованиям современных высокоскоростных коммуникаций и высокочастотных испытаний. В таких приложениях, как мобильная связь в диапазонах 5G/6G, характеризация активных и пассивных компонентов (усилителей, фильтров, смесителей и антенн) в миллиметровом диапазоне волн имеет критическое значение. АКИП-6607 сочетает выдающиеся радиочастотные характеристики, полноценную аппаратную архитектуру, обширные программные возможности и широкий набор аксессуаров, обеспечивая полный охват всех этапов — от калибровки до измерений.

Анализатор снабжен большим (диагональ 30,7 см) цветным сенсорным экраном с разрешением 1280x80 и поддерживает несколько режимов вывода результатов измерений. Широкий набор интерфейсов дистанционного управления с поддержкой управления через WebServer значительно расширяет возможности использования анализатора. Прибор является идеальным решением для научно-исследовательских и производственных испытаний.

Планируются испытания для целей утверждения типа СИ.
