Векторные анализаторы цепей серии АКИП-6605
Представляем новую серию векторных анализаторов цепей под торговой маркой АКИП™ - АКИП-6605. Новая серия векторных анализаторов цепей представляет собой логическое продолжение серии АКИП-6604. В серию АКИП-6605 входит две модели с частотными диапазонами от 100 кГц до 13,5 ГГц и от 100 кГц до 26,5 ГГц и позволяют выполнять 2-х портовые измерения. В отличие от «обычного» анализатора цепей, векторные анализаторы цепей (VNA) позволяют обнаруживать и наблюдать фазовые соотношения исследуемых сигналов.
Анализаторы цепей серии АКИП-6605 представляют собой эффективные инструменты для вычисления добротности (Q-фактор), полосы пропускания и вносимых потерь фильтра. Они поддерживают возможность добавления (моделирования) или удаления измерительных оснасток, функцию допускового контроля и тестирование пульсаций. Анализаторы цепей серии АКИП-6605 также поддерживают различные виды калибровки и коррекции при измерении S-параметров: SOLT, SOLR, TRL, и расширенная калибровка для повышения гибкости в исследованиях, разработках и в производственных приложениях.
Ключевые особенности:
-
Рабочий диапазон частот:
- 100 кГц … 13,5 ГГц – АКИП-6605/1
- 100 кГц … 26,5 ГГц – АКИП-6605/2
- Двухпортовое измерение S-параметров
- Полоса фильтра ПЧ (IFBW): 10 Гц … 3 МГц
- Диапазон установки выходного уровня: - 55 дБм … 10 дБм
- Разрешение: 1 Гц, 0,05 дБ
- Динамический диапазон: 125 дБ (полоса ПЧ = 10 Гц)
- Различные виды калибровки: простая, расширенная, полная, TRL-калибровка (SOLT, SOLR, TRL)
- Измеряемые параметры: параметры рассеяния (S-параметры), дифференциальные измерения, измерения приемника, анализ параметров во временной области (опция), параметры пульсаций, импеданс, добавление или удаление кабелей и испытательных приспособлений, TDR рефлектометр (опция), измерение параметров смесителей с преобразованием частоты, скалярным методом (опция).
- Поддержка инжекторов питания (Bias-Tees)
- Сенсорный экран, диагональ экрана 30,7 см (разрешение 1280x800)
- Интерфейсы: USB, LAN, GPIB (опция)
- Дистанционное управление: SCPI/Labview/IVI на базе USB-TMC/VXI-11/Socket/Telnet/WebServer
- Видео выход (HDMI)
Анализатор снабжен большим (диагональ 30,7 см) цветным сенсорным экраном с разрешением 1280x80 и поддерживает несколько режимов вывода результатов измерений:
|
|
|
|

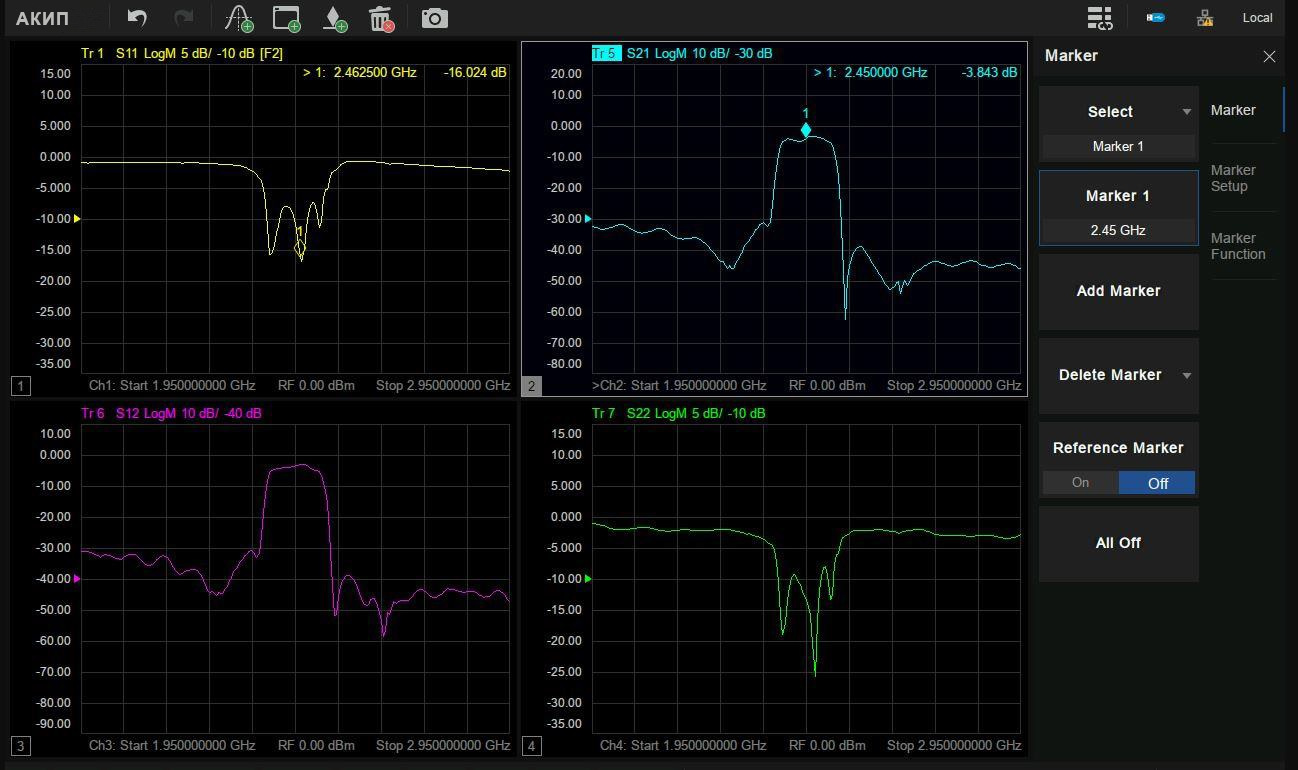

Мульти-оконный режим |

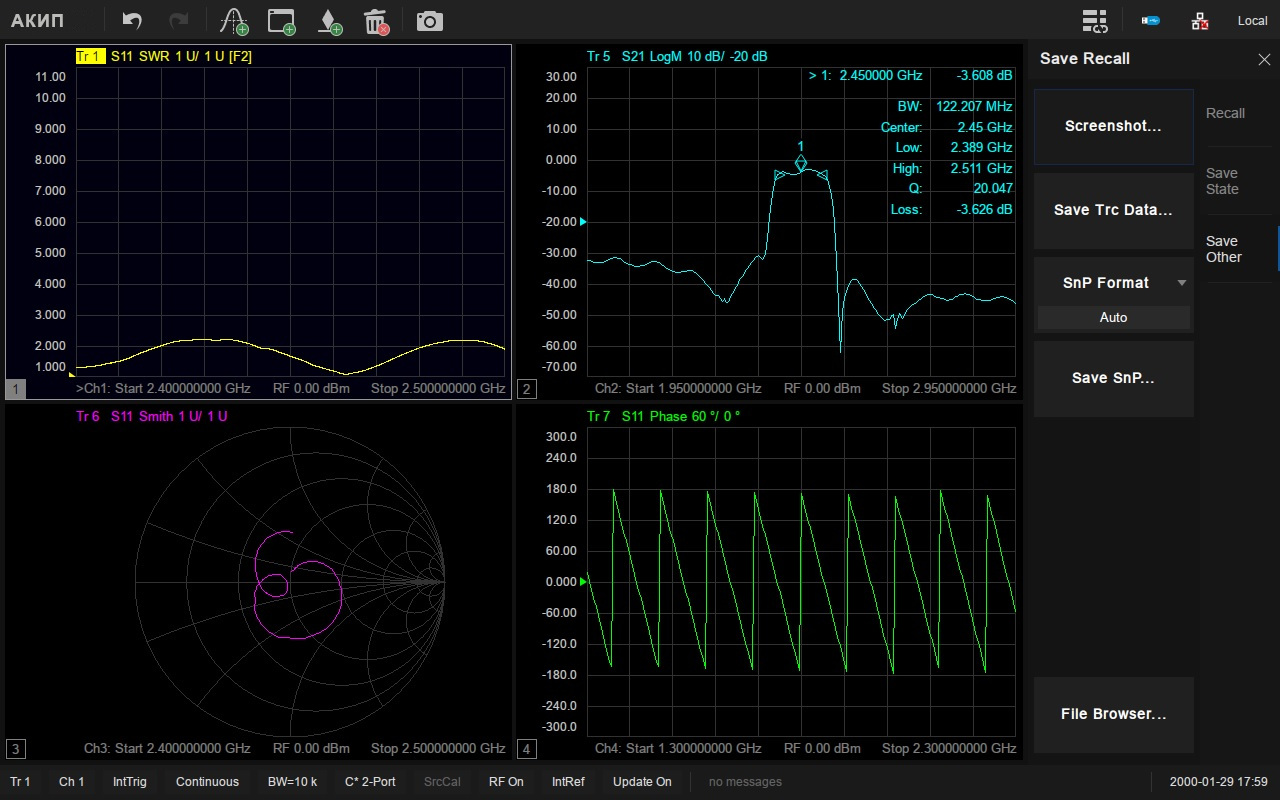

Мульти-форматный режим |
|
|
|
|

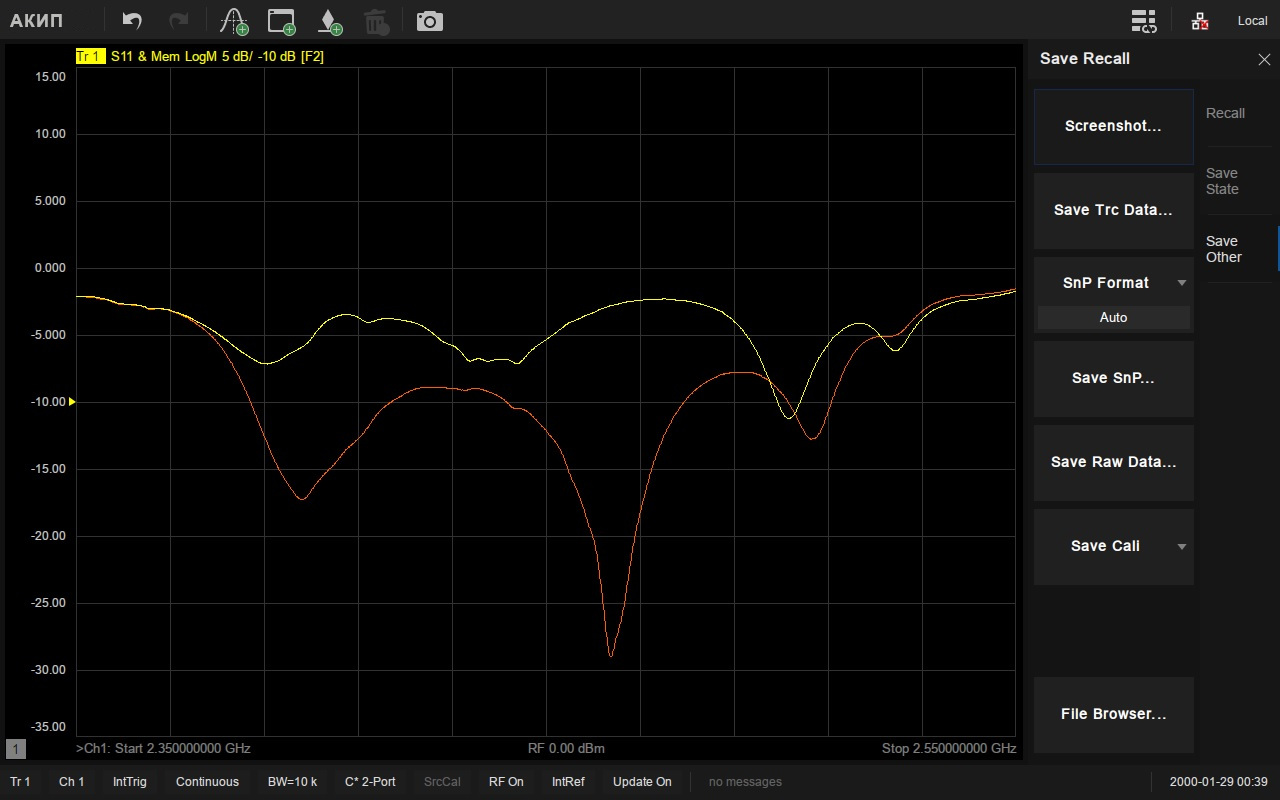

Отображение и сравнение текущих данных и данных из памяти |
Удержание данных |
|
|
|
|

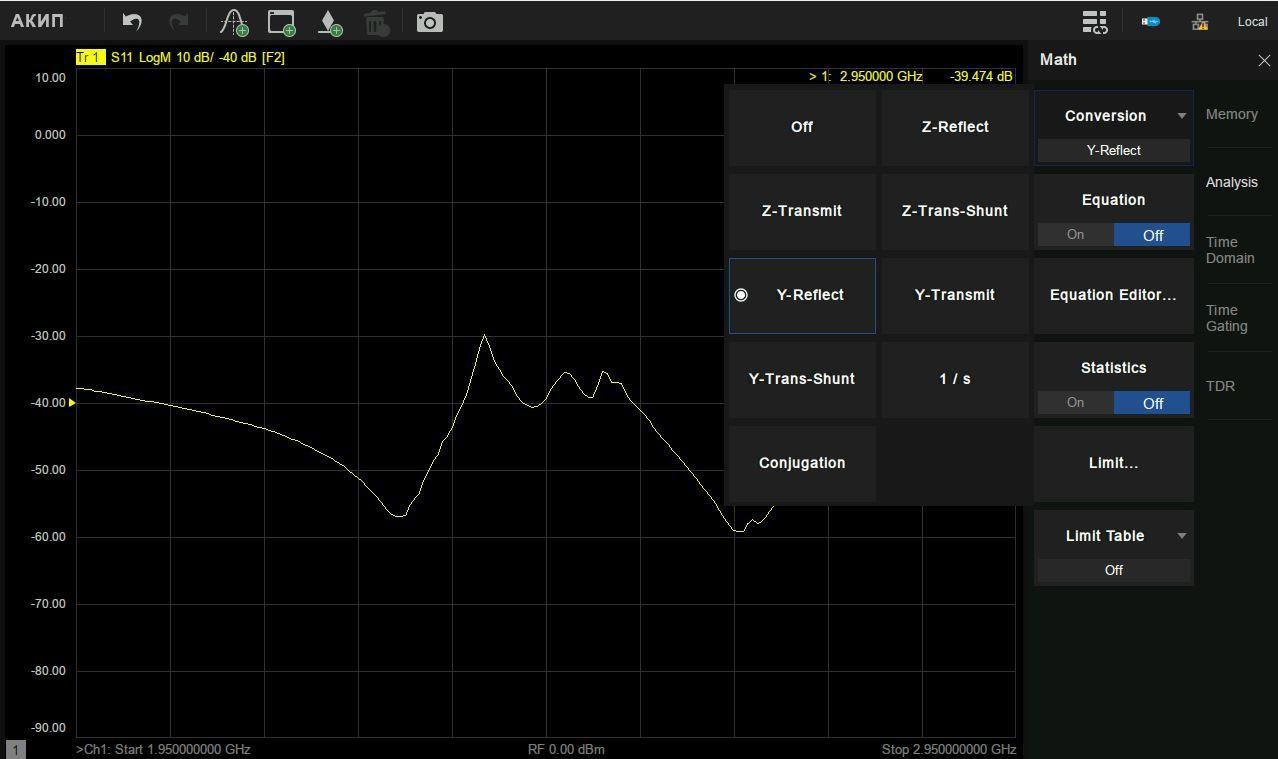

Преобразование импеданса |

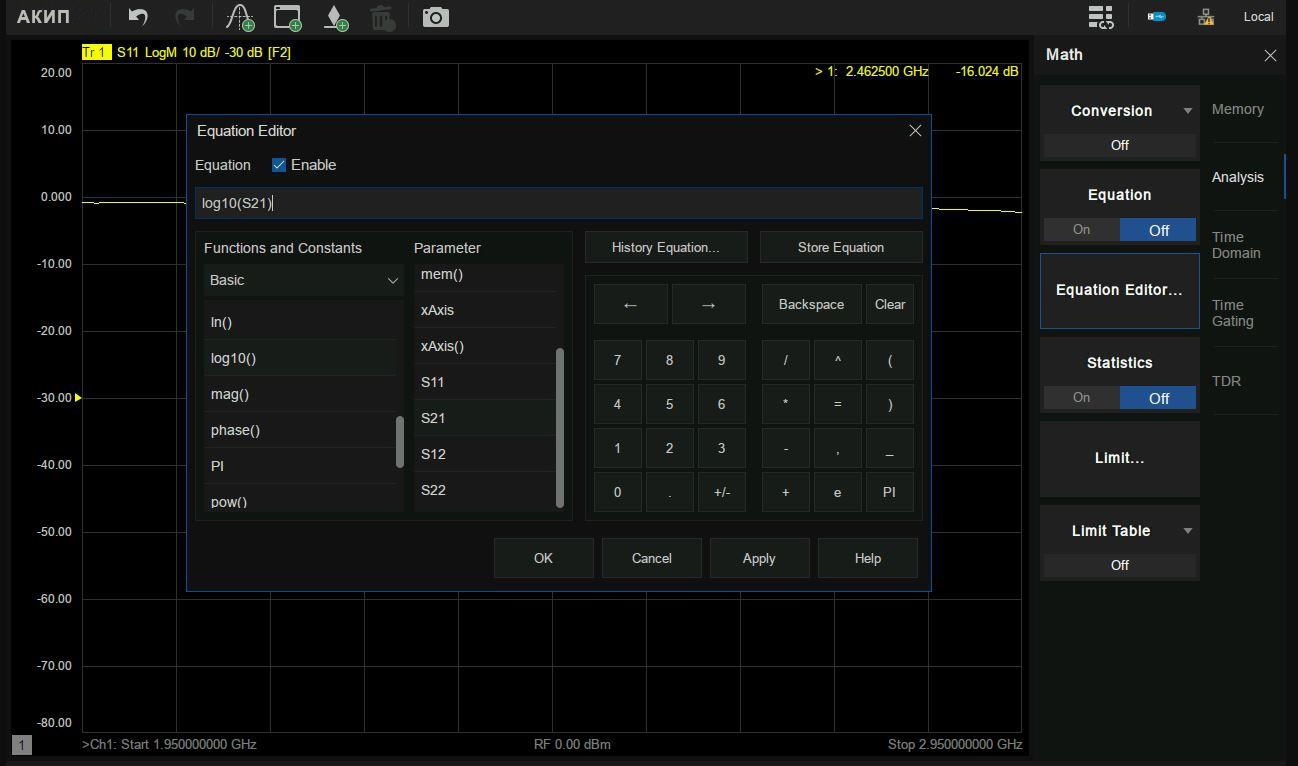

Редактор формул |
|
|
|
|

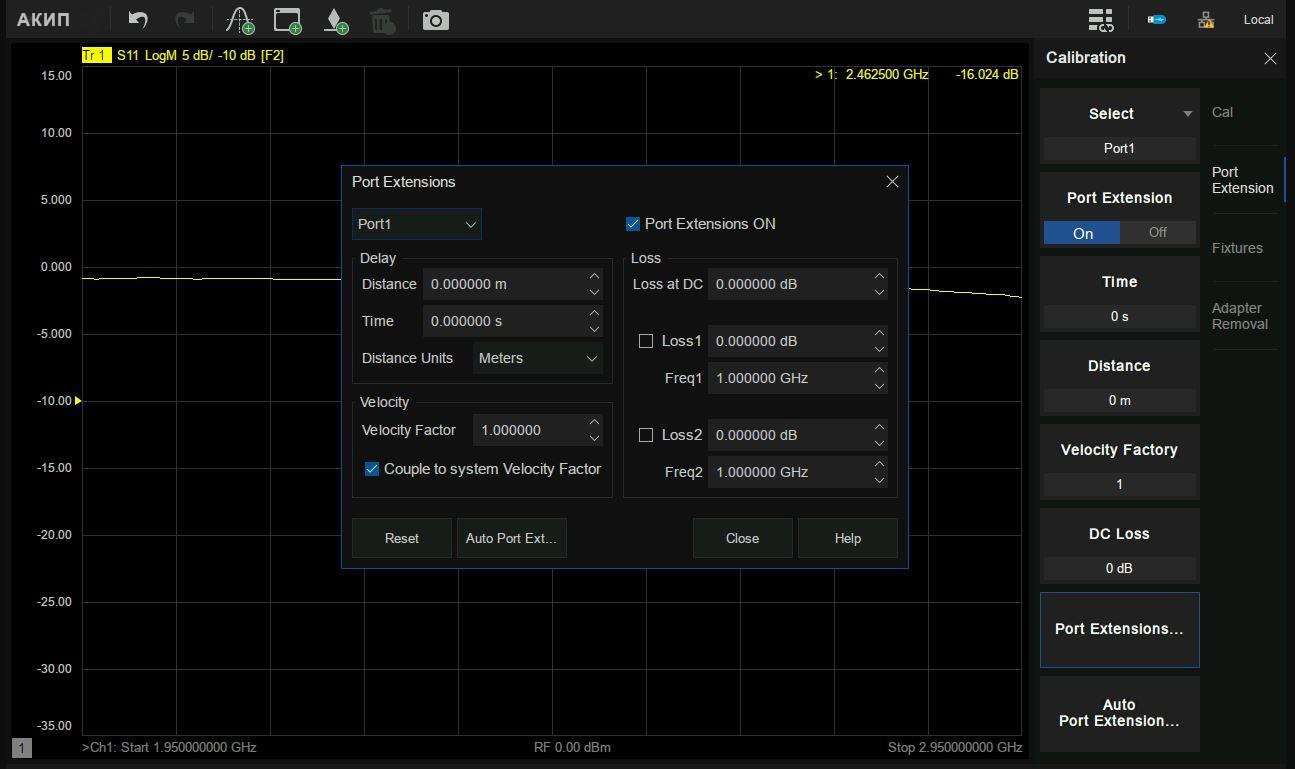

Расширение портов |

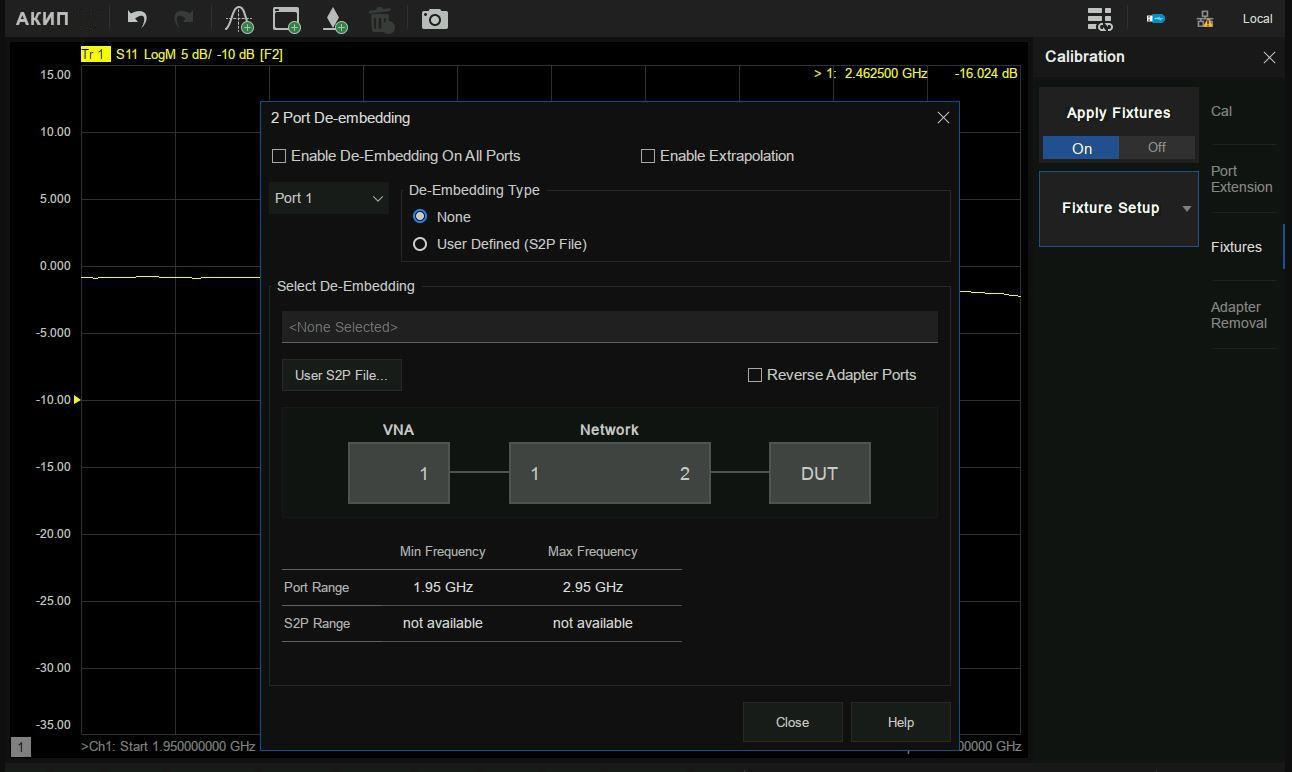

Добавление или удаление оснастки |
|
|
|
|

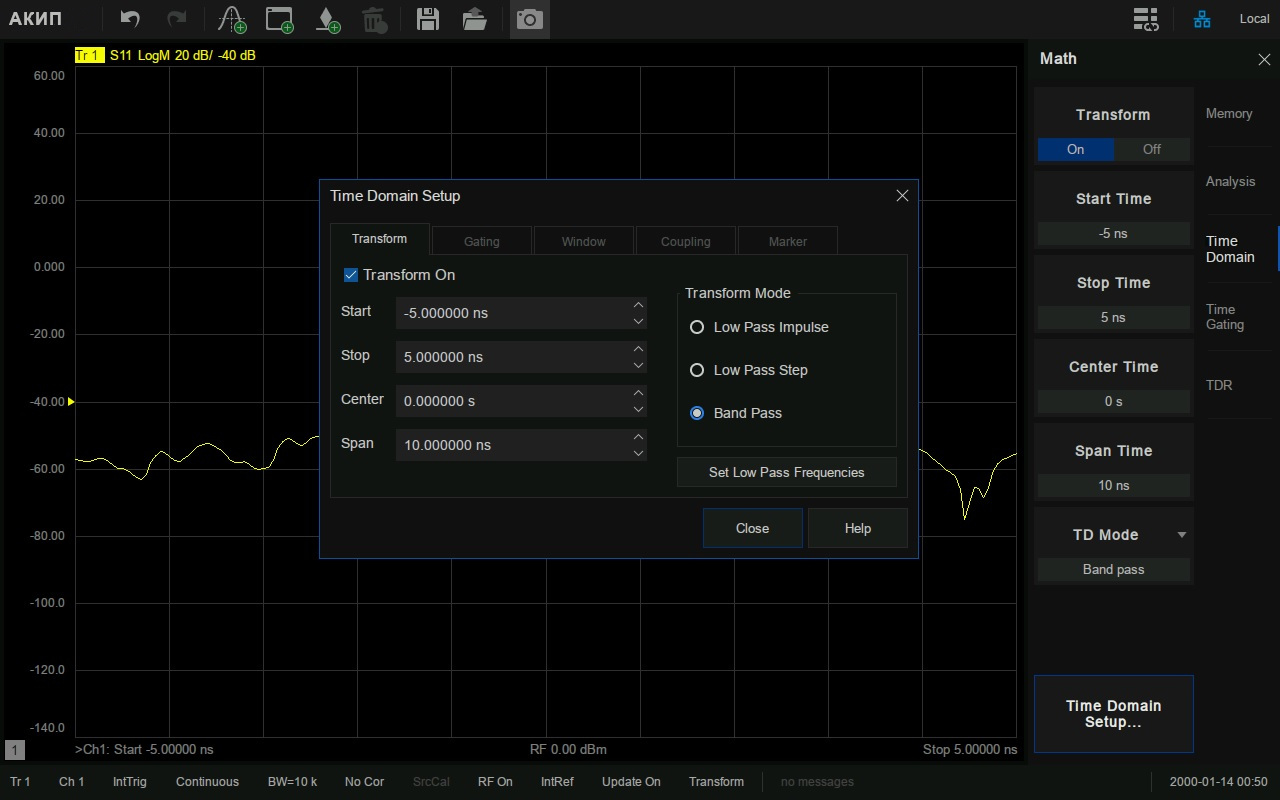

Анализ во временной области (опция) |

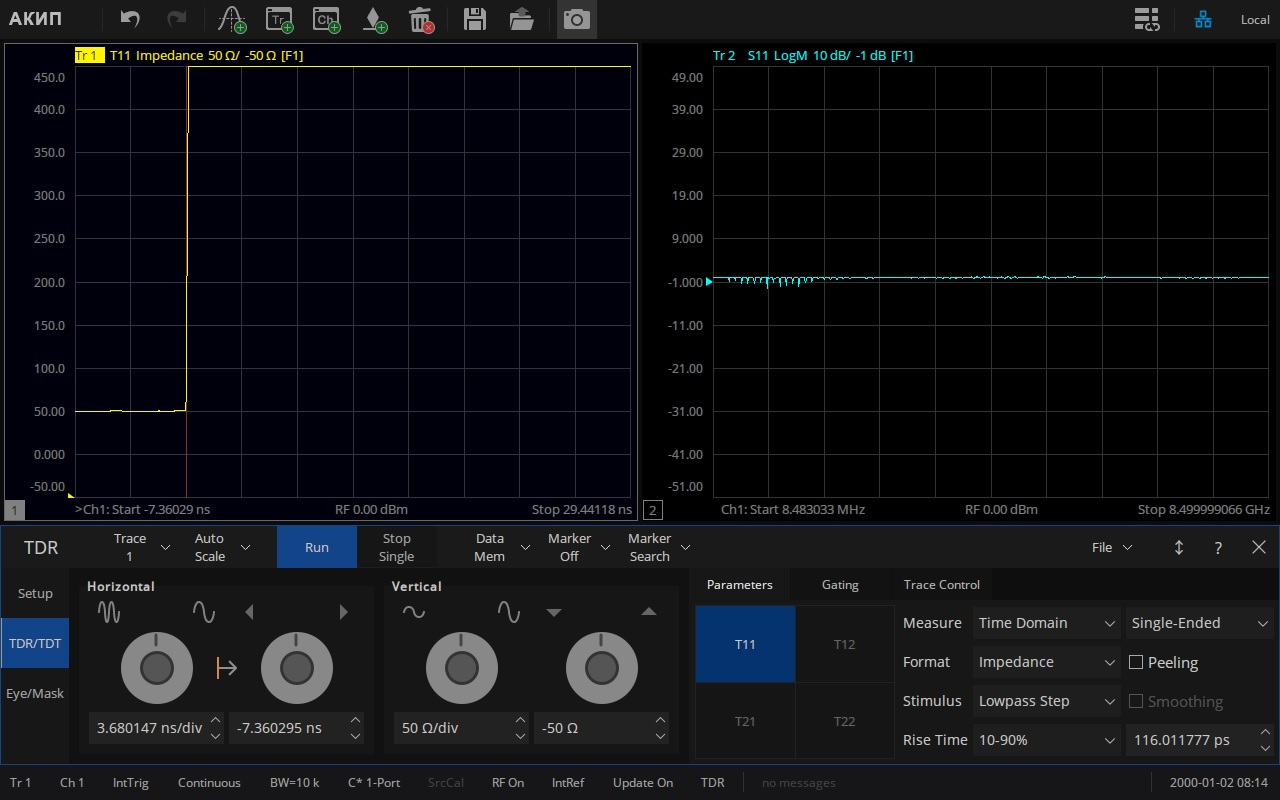

Расширенный режим рефлектометра TDR (опция) |
|
|
|
|

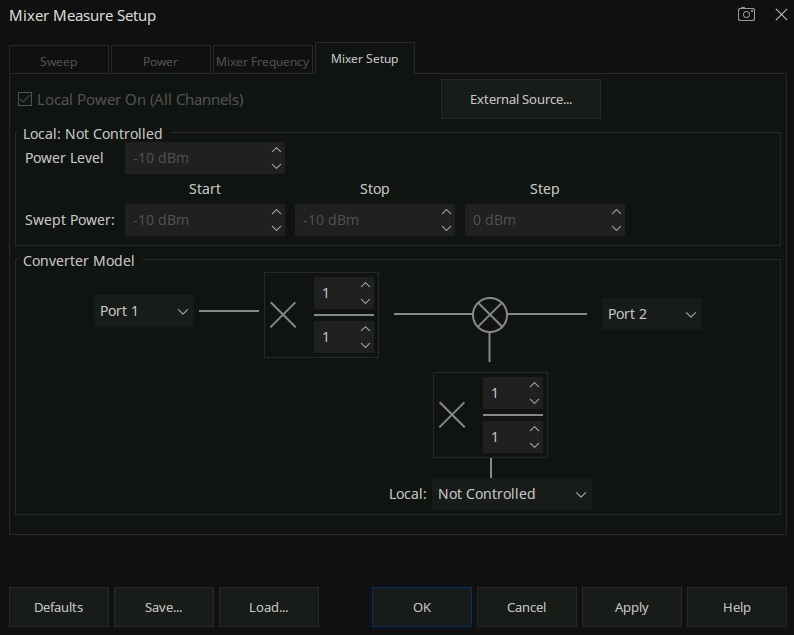

Измерение параметров смесителей с преобразованием частоты, скалярным методом (опция) |
|
Новая серия векторных анализаторов цепей АКИП-6605 сочетает в себе широкие функциональные возможности, современный дизайн, и позволяет выбрать оптимальную модель под широкий спектр задач. Новинка может быть использована для тестирования и проверки коаксиальных кабелей, делителей, сумматоров, антенн, разветвителей, фильтров на поверхностных акустических волнах (SAW) и дифференциальных усилителей, в том числе:
- Анализ достоверности передачи сигнала
- Испытания ВЧ-компонентов
- Измерение режекторных фильтров с высоким коэффициентом подавления в полосе заграждения
- Испытания многопортовых модулей (2 порта)
- Измерения параметров материалов
Планируются испытания для целей утверждения типа СИ.
05.04.2023
Модели:
АКИП-6605/1 | АКИП-6605/2 Внимание! Отсутствие ошибок и опечаток не гарантируется. В технические характеристики средств измерений неутвержденного типа производителем могут быть внесены изменения без предварительного уведомления. Соответствие важных параметров требует уточнения. Полные технические характеристики предоставляются по отдельному запросу. Нашли ошибку? Выделите мышкой и нажмите Ctrl+Enter.
