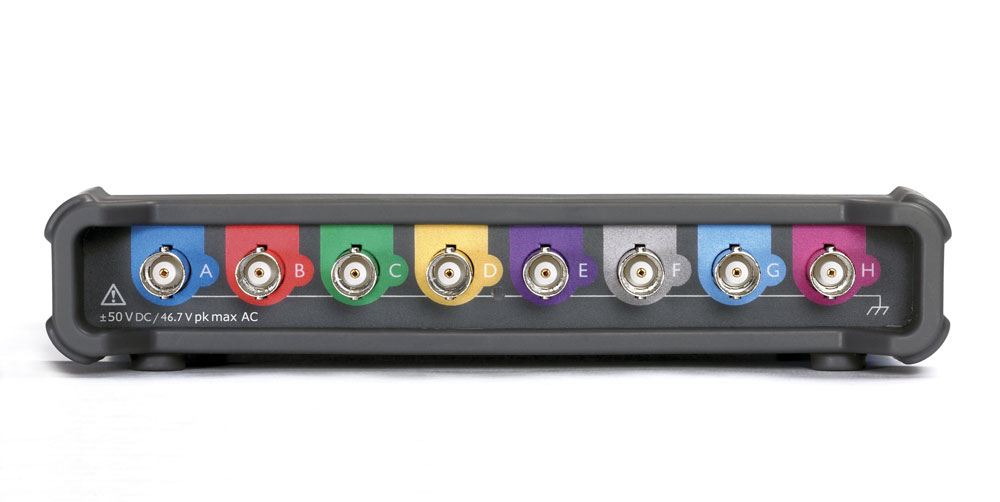

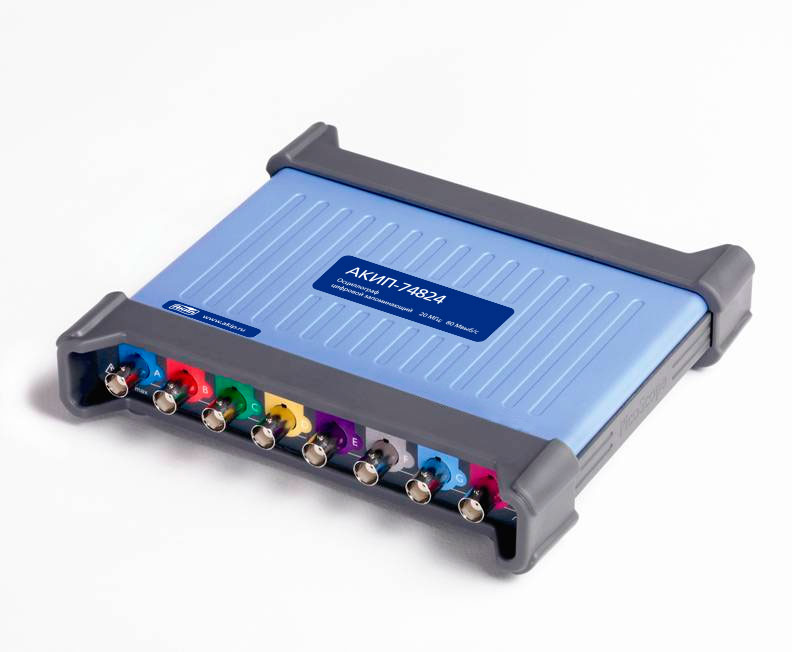

USB-осциллограф АКИП-74824 первый восьмиканальный

../../upload/old-site/photos/akip-74824~side.jpg

../../upload/old-site/photos/akip-74824~front.jpg

Линейка компактных USB-осциллографов для портативного применения пополнилась новой моделью АКИП-74824, отличительной особенностью которой является наличие 8 аналоговых каналов и 12 битного АЦП.

USB-осциллограф АКИП-72824 построен на базе 12 битного АЦП, имеет полосу пропускания 20 МГц, частоту дискретизации до 80 МГц и общую длину памяти 256 МБ, которая делится между активными каналами. Кроме этого на задней панели осциллографа расположен выход функционального и СПФ генераторов. Встроенный генератор может работать одновременно с осциллографом, полоса частот генератора составляет 1 МГц, частота дискретизации до 80 МГц, ЦАП 14 бит, максимальная длинна памяти генератора 16 кБ.

Новая модель осциллографов имеет широкий спектр сфер применения, среди которых: тестирование многоканальных источников питания, 7-и канальных аудио систем, мульти-сенсорных систем, много фазных приводов и систем управления, а так же создание и разработка сложных многоуровневых встроенных систем и проведение тестов общего назначения с высокой точностью. Осциллографы АКИП-74824 поддерживают следующие протоколы для декодирования: CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI.

Осциллографы имеют сегментированную память (запись до 10.000 сегментов), а также поддерживают функцию «USB streaming». Функция представляет собой непрерывную потоковую оцифровку входного сигнала с передачей отсчетов по интерфейсу сразу на управляющий ПК. При использовании программного обеспечения PicoScope 6 максимальная частота дискретизации будет составлять 10 МГц. Ресурсы памяти компьютера для регистрации данных – 100 МБ. Минимальная развертка, при которой осциллограф переходит в режим сбора данных на компьютер, выбирается пользователем и может составлять от 200 мс/дел. Максимальное входное напряжение ±50 В (DC+AC пик), входной импеданс 1 МОм/ 13 пФ. Краткие технические характеристики модели отображены в таблице ниже:

АКИП-74824
Число вх. каналов 8
Полоса пропускания 0…20 МГц (диапазоны от 50 мВ до 50 В)
0…10 МГц (диапазоны от 10 мВ до 20 мВ)
Частота дискретизации 80 МГц (при использовании от 1 до 4 каналов)
40 МГц (при использовании от 5 до 8 каналов)
Максимальная память 256 МБ (делится между активными каналами)
Анализатор спектра 20 МГц, число точек БПФ от 128 до 1М
Генератор СПФ Выходная частота до 1 МГц, дискретизация 80 МГц,
ЦАП 14 бит память 16 кБ
Декодирование CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI
Измерения Автоматические (15 параметров) и курсорные (ΔU; ΔT; 1/ΔT)
Математика 30 функций (4 оператора – любой канал/ опорная осциллограмма/ время/ число π)
Дополнительные возможности Допусковый контроль (тест по маске), цифровая растяжка (до x6500),
поддержка создания пользовательских пробников, цифровые фильтры

Питание осциллографов осуществляется от ПК (ноутбука) с помощью интерфейсного кабеля USB. В комплект поставки входит два типа кабеля: USB 3.0 и Y-образный кабель USB 2.0.

25.02.2014
Модели:  АКИП-74824
