Teledyne LeCroy расширяет возможности запатентованной технологии анализа CrossSync™ PHY протокола PCI Express® для форм-фактора CEM

Схема подключения при анализе CrossSync PHY

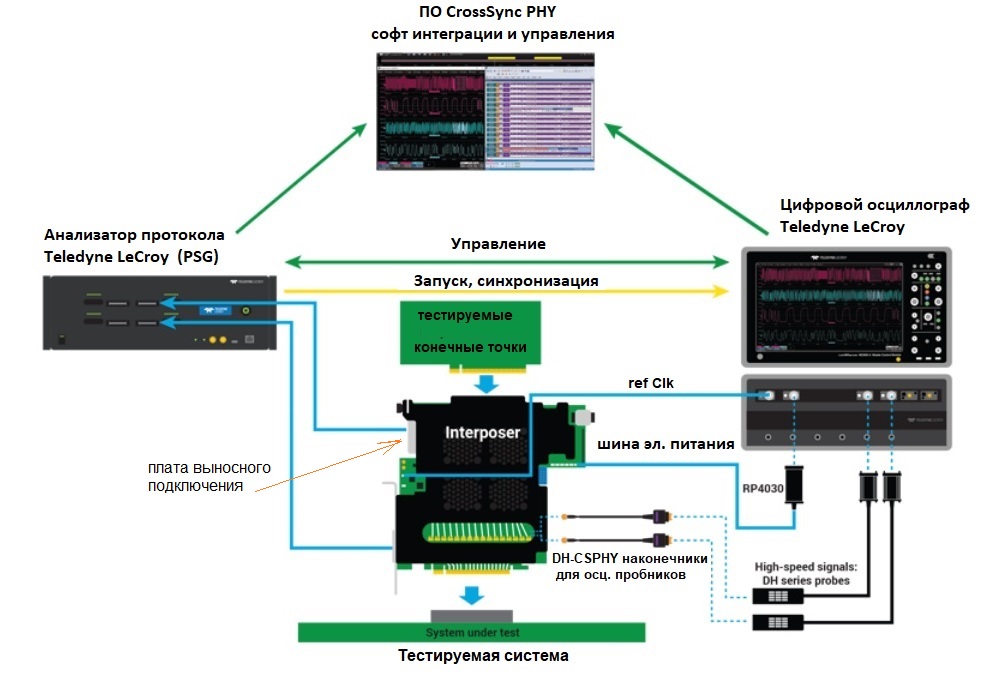

Рис. 1. Схема подключения при анализе CrossSync PHY
Внешний вид PE210UIA-4PHY

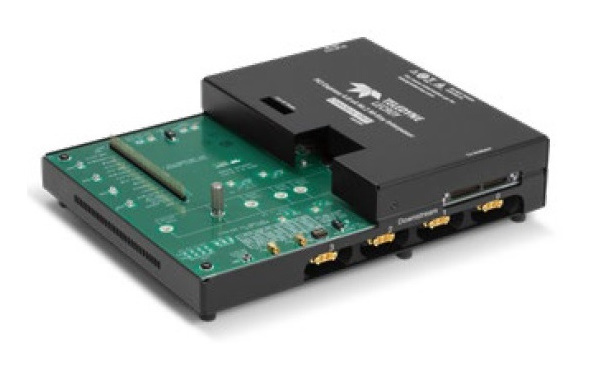

Рис. 2. Внешний вид PE210UIA-4PHY (плата выносного подключения PCIe 4.0 M.2 M-Key). Модуль имеет на борту 4 гнезда для осциллографических пробников (линии – 0, 1, 2, 3 на передней кромке корпуса)

Компания Teledyne LeCroy (США) объявила о расширении предлагаемых аксессуаров в своей запатентованной технологии анализа CrossSyncTM PHY для поддержки приложений по спецификациям PCI Express® 5.0 для плат промежуточного подключения типа Card Electromechanical (CEM). Новый CEM-интерпозер* (артикул PE230UIA-X), который может подключаться к существующим площадкам выносного подключения форм-фактора «M.2» с поддержкой анализа CrossSync PHY (плата PE210UIA для стандарта PCIe® 4.0 и плата PE222UIA для PCIe 5.0) имеет различные типы исполнения, в т.ч. для совместимости с продуктами, ещё находящихся в разработке.

*Примеч. (interposer -плата выносного подключения к анализатору протокола, используется для формирования измерительной схемы и удобства подключения к сигналам при тестировании высокоскоростного оборудования, отладке устройств PCI Express)

Предлагаемый клиентам новый тип интерпозера имеет задачей расширить адресное предложение для инженеров разработчиков устройств высокоскоростной передачи данных с целью полноты анализа структуры сигналов. Сегодня ведущие разработчики, специалисты по высокоскоростной последовательной передаче, наблюдают, анализируют, ведут отладку и создают устройства PCI Express 5.0 первого поколения для хранения данных, создания сетей и других приложений. Проблемы создания таких устройств и их функциональной совместимости часто возникают в электрической области, в вопросе взаимодействия протоколов или их комбинации. Технология CrossSync PHY предоставляет инженерам полную картину при тестировании интерфейса стандарта PCIe. Комбинация мощного осциллографа и прикладного анализатора протоколов позволила просматривать, управлять и анализировать в единой программной оболочке захваченные осциллограммы и графики анализатора в коррелированном по времени формате, как в единой системе. На сегодняшний день эти уникальные ресурсы анализа обеспечивает только компания Teledyne LeCroy. Они позволяют быстро выявлять проблемы на «живой» линии с реальным сигналом (в «прямом эфире»), ускоряя время выхода на рынок готовых устройств и новых изделий на их базе. Все интерпозеры с поддержкой CrossSync PHY работают с анализаторами протокола Teledyne LeCroy PCI Express (серия Summit T54 Protocol Analyzer ) и осциллографами Teledyne LeCroy LabMaster и WaveMaster®.

Анонсируемые аксессуары обеспечивают возможности технологии CrossSync PHY (рис.1) в стандартном форм-факторе спецификации CEM при скорости PCIe 5.0 до 32 ГТ/с (гигатранзакций в секунду), что в два раза больше по сравнению с версией PCIe 4.0. Новый мощный интерпозер в дополнение к сигналам данных анализатора протокола обеспечивает точки подключения осциллографических пробников (probing points) для сигналов опорной и тактовой частоты (ref clock), сигналов боковой полосы и мониторинга напряжения и тока в шине питания (power rail). Опциональные конструктивные расширения (варианты исполнения интерпозера) обеспечивают дополнительные точки подключения осциллографа для всех сигналов высокоскоростных данных.

«Сложные алгоритмы динамического выравнивания, проблемы целостности сигналов и появление интерфейсов контроля систем с протокольным управлением увеличивают проблемы отладки сигналов в системах высокоскоростной последовательной передачи данных. Предоставление инженерам возможности видеть как физический, так и протокольный уровни в одном, коррелируемом по времени окне, является большим шагом в облегчении их работы», - отметил Кевин Пруссо (Kevin Prusso), вице-президент и генеральный директор Teledyne LeCroy. «Мы рады распространить нашу технологию CrossSync PHY до широко используемого индустриального форм-фактора CEM с целью помощи инженерам для ускорения времени вывода готовых продуктов на рынок, увеличения производительности и надежности новых изделий».

Предлагаются 3 компоненты выносного подключения:

  • PE230UIA-X (продукт PSG/ Protocol Solution Group): Модуль-интерпозер PCIe 5.0 форм-фактора CEM x16, исполнение включает точки подключения пробников для сигналов боковых полос, шин электропитания и опорных тактовых частот
  • PE120ACA-X (продукт PSG/ Protocol Solution Group): Расширение функциональности PE230UIA-X, в данный вариант исполнения модуля добавлены коннекторы для осциллографических пробников на все 32 выхода высокоскоростных сигналов
  • DH-CSPHY-PCIE5-CEMX16 (осциллографический продукт): наконечник для дифференциальных ВЧ пробников серии DH (до 30 ГГц) для подключения к коннекторам модуля PE120ACA-X

Название опции

Описание

Осциллографический программный пакет (software options)

LM10Zi-CrossSync-PHY

Программная опция для выполнения цифровым осциллографом с использованием анализатора протокола теста на соответствие CrossSync-PHY в моделях осциллографов серии LabMaster 10 Zi-A-R

WM8Zi-CrossSync-PHY

Программная опция для выполнения цифровым осциллографом с использованием анализатора протокола теста на соответствие CrossSync-PHY в моделях осциллографов серии WaveMaster 8 Zi-B-R

Плата выносного подключения/ Interposers

PCI Express 5.0 – форм фактор «CEM»

PE230UIA-X

*NEW* Модуль-интерпозер PCIe 5.0 форм-фактора CEM x16

PE120ACA-X

*NEW* Расширение возможностей PE230UIA-X с добавлением 32 точек для быстрого подключения осциллографических пробников (без подпайки!)

DH-CSPHY-PCIE5-CEMx16

*NEW* наконечник для диф. ВЧ пробников DH-серии для подключения к PE120ACA-X

PCI Express 5.0 – форм фактор «M.2»

PE222UIA-X

Интерпозер PCIe 5.0 M.2 M-Key с поддержкой анализа CrossSync PHY

PE222UIA-1PHY

Интерпозер PCIe 5.0 M.2 M-Key с 1 входами для осцил. пробника (Lane 0)

PE222UIA-2PHY

Интерпозер PCIe 5.0 M.2 M-Key с 2-я входами для осцил. пробника (Lane 0, 1)

PE222UIA-4PHY

Интерпозер PCIe 5.0 M.2 M-Key с 4-я входами для осцил. пробника (Lane 0, 1, 2, 3)

PCI Express 4.0 - форм фактор «M.2»

PE210UIA-X

Интерпозер PCIe 4.0 M.2 M-Key с поддержкой анализа CrossSync PHY

PE210UIA-1PHY

Интерпозер PCIe 4.0 M.2 M-Key с 1 входами для осцил. пробника (Lane 0)

PE210UIA-2PHY

Интерпозер PCIe 4.0 M.2 M-Key с 2-я входами для осцил. пробника (Lane 0, 1)

PE210UIA-4PHY

Интерпозер PCIe 4.0 M.2 M-Key с 4-я входами для осцил. пробника (Lane 0, 1, 2, 3) – рис.2

Совместимость

Никаких дополнительных изменений программного (обновления) пакета CrossSync PHY в осциллографах серии LabMaster или WaveMaster для поддержки форм-фактора CEM - не потребуется. Но в случае использования новых наконечников DH-CSPHY-PCIE5-CEMX16 для ВЧ диф. пробников необходимо обновить программное обеспечение (software). Поэтому, если клиент планирует закупить и использовать этот аксессуар до выхода версии MAUI 9.8 (~1 квартал 2022г), то необходимо связаться до указанного срока с поставщиком оборудования с целью решения вопроса в индивидуальном порядке (компания ЛеКрой Рус).

Поддержка 16 каналов анализа протокола PCI Express для форм-фактора CEM с использованием Summit T516 обеспечивается пакетом CrossSync PHY (PCIe Protocol Suite версии 11.72 или выше). Поддержка других моделей анализаторов протокола PCI Express (PSG/ Protocol Solution Group) будет, как и ранее, указана в очередных анонсах компании Teledyne LeCroy.

24.11.2021
