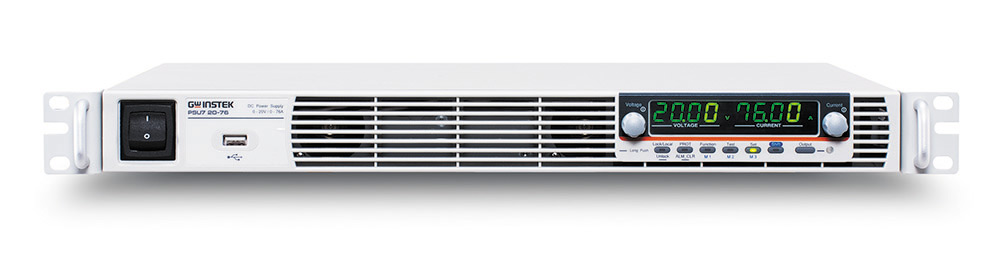

Серия PSU7: Новые импульсные источники питания в стоечном исполнении

../../upload/old-site/photos/psu7_20_76.jpg

../../upload/old-site/photos/psu7_va_diagramm.png

В модельном ряду импульсных источников питания (ИП) постоянного тока компании GW INSTEK (Тайвань) появилась новая серия стоечных источников PSU7 формата 1U встраиваемых в стойку 19". Они представляют собой мощные программно-управляемые ИП, которые можно гибко применять в различных промышленных приложениях и лабораторных условиях. Новинки имеют номинальную выходную мощность от 1200 до 1520 Вт, разнообразные сочетания диапазонов регулировки напряжения и тока (макс. Uвых до 60 В и Iвых до 200 А), режимы стабилизации тока (СС) и напряжения (СV), возможность программирования.

Отличительными особенностями источников питания являются их высокие технические характеристики, функциональность и надежность, присущие компании-производителю GW INSTEK. При изготовлении новых серий использованы высококачественные компоненты и передовая схемотехника. Предусмотрена возможность программирования, мониторинга, а также управления внешними устройствами через специальный аналоговый сигнальный разъем. Источники имеют внутреннюю память для хранения профилей настроек (запись/вызов). Для подключения к ПК предусмотрены интерфейсы ДУ на задней панели RS-232/RS-485, USB, LAN и опционально GPIB. При подключении источника к ПК включается автоматическая функция блокировки органов управления передней панели. Подача на нагрузку выходного напряжения производится при помощи электронного переключателя и исполнительной кнопки «Out»/ Выход.

Модель Uвых, В Iвых, А Pвых, Вт
PSU7 6-200 0 B – 6 0 A – 200 1200
PSU7 12.5-120 0 B – 12,5 0 A – 120 1500
PSU7 20-76 0 B – 20 0 A – 76 1520
PSU7 40-38 0 B – 40 0 A – 38 1520
PSU7 60-25 0 B – 60 0 A – 25 1500
  • (5 моделей): выходное напряжение до 60 В, выходной ток до 200 А, макс. мощность до 1520 Вт
  • Режим стабилизации тока (СС) и напряжения (CV)
  • Защита от перенапряжения, перегрузки по току, пониженного напряжения сети питания, защита от перегрева и переполюсовки
  • Встроенный источник звукового предупреждения, память настроек (профиль перед выключением)
  • Управление с передней панели и удаленное
  • Программируемый цифровой интерфейс
  • Одновременная индикация режимов работы и выходных параметров
  • СДИ-дисплей: 4 разряда (U/ I)
  • Интерфейсы ДУ: RS-232/RS-485, USB, LAN, вход/выход аналогового управления (I/O)
  • Опции: GPIB, изолир. модуль ДУ напряжением/ током (Isolated Voltage/ Current Control)
  • Высокий КПД, высокая стабильность, малый дрейф
  • Универсальное питание: ~ 100-240 В, частота 50/60 Гц
  • Исполнение корпуса 1U, встраиваемый в стойку 19"

Габариты и slim-дизайн корпуса моделей, наличие крепежных проушин и ручек для введения и извлечения источников предусматривают их многоярусную установку в 19” стойку. Благодаря фронтальному и тыловому расположению вентиляционных отверстий (на лицевой и задней панели) не затрудняется охлаждение в процессе эксплуатации даже в нагруженных режимах. Этим обеспечивается возможность плотной компоновки источников в шкафу друг над другом с поддержанием оптимального рабочего температурного режима при питании нагрузки.

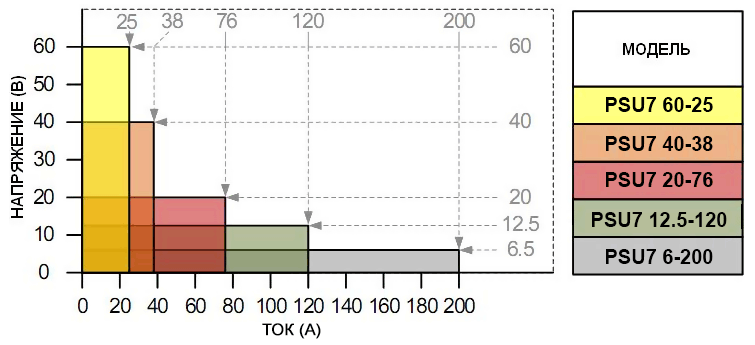

Вольтамперная характеристика (ВАХ) каждого из источников имеет форму прямоугольника, которая ограничивает область максимальных допустимых значений Uвых/ Iвых и определяет таким образом максимальную выходную мощность. Источники оснащены режимами стабилизации тока и напряжения (CC/CV), а также функциями защиты от перегрузки по току, перенапряжения, от перегрева (OCP, OVP, OTP) и переполюсовки полярности на выходных клеммах.

При помощи интерфейса на задней панели обеспечивается возможность объединения ИП: последовательно (до 2-х ИП) или параллельно (до 4-х ИП) для увеличения напряжения до 120 В или тока до 800 А соответственно. Также на задней панели расположен разъем «sense» для 4-х проводного подключения к нагрузке для компенсации падения напряжения на проводах при её удаленном подключении.

Источники имеют универсальное питание от сети ~100 …240 В 50/60 Гц, что обеспечивает их использование в широком диапазоне переменного напряжения, в том числе в условиях нестабильной питающей сети. Блок-схема универсального питания имеет встроенную систему индикации о понижении напряжении в сети.

Для заказа доступно 5 моделей: PSU7 6-200, PSU7 12.5-120, PSU7 20-76, PSU7 40-38, PSU7 60-25. Гарантия на источники питания серии PSU7 - 3 года.

04.08.2014
Модели:  PSU7 6-200 | PSU7 12.5-120 | PSU7 20-76 | PSU7 40-38 | PSU7 60-25
