Расширение модельного ряда USB-осциллографов серии АКИП-4110

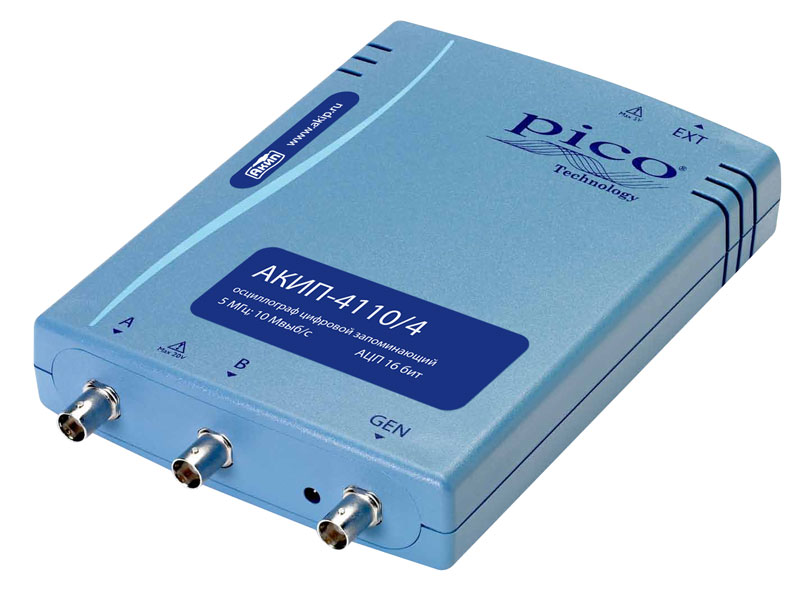

Серия USB-осциллографов с высоким разрешением АКИП-4110 пополнилась новой 2-х канальной моделью АКИП-4110/4, с самым высоким разрешением АЦП, в данном классе приборов, равным 16 Бит.
| Разрешение АЦП |
Число уровней квантования |
| 8 бит | 256 |
| 12 бит | 4096 |
| 16 бит | 65536 |
Разрешение 16-битного АЦП в 256 раз лучше по сравнению с 8-битным АЦП и в 16 раз лучше по сравнению с 12-битным АЦП. 65536 уровней квантования снижают ошибку квантования и улучшают точность измерения напряжения. Использование АЦП с более низким разрешением приводит к увеличению ошибки квантования, использование АЦП с высоким разрешением снижает ошибку квантования и позволяет более точно отобразить форму захваченного сигнала.
Ключевые особенности осциллографа:
- Вертикальное разрешение: 16 бит
- Максимальная полоса пропускания: 5 МГц
- Число входных каналов: 2
- Выход генератора / вход внешней синхронизации
- Входное сопротивления: 1 МОм
- Разрешение от 1 нс в реальном времени (однокр. запуск).
- Длина памяти 16 M точек
- Автоматические измерения (26 параметров); курсорные измерения (ΔU, ΔT)
- Управление по USB 2.0 отвнешнего ПК (ОС Win XP SP2, Vista или Windows 7)
- Декодирование сигналов CAN-шин
- Питание от внешнего ПК (по шинеUSB), 200 мА
- Массогабаритные параметры: 500 г, 210×135×40 мм
USB-осциллограф АКИП-4110/2 является многофункциональным средством измерений «3 в 1», которое включает в себя: цифровой осциллограф, анализатор спектра и генератор сигналов стандартной и произвольной формы (AWG).
Встроенный генератор сигналов с максимальной частотой дискретизации 192 кГц (16-битный ЦАП) позволяет формировать как различные стандартные сигналы из библиотеки (синус, полу-синус, меандр, треугольник, пила, sin(x)/x, гауссов сигнал, «белый» шум, сигнал постоянного напряжения), так и пользовательские сигналы произвольной формы (СПФ). Для режима «Генератор» у осциллографов внутренний буфер имеет объём памяти для формирования сигнала составляет 4096 точек. Диапазон выходных частот до 20 кГц.
Режим БПФ («Анализатор спектра») реализован на основе спектрального разложения и обеспечивает частотный анализ в диапазоне частот до 5 МГц, позволяет выполнять спектральное разложение на длине от 128 точек до 1.048.576 точек (по выбору пользователя).
USB-осциллограф АКИП-4110/4 поддерживают одновременную работу 2-х каналов в различном сочетании статусов каждого из них: осциллограф / генератор / анализатор (по выбору пользователя).
USB-осциллограф АКИП-4110/4 новый уникальный продукт в сегменте высокопроизводительных средств измерений под управлением ПК, с самым высоким вертикальным разрешением. Его мощные измерительные ресурсы найдут применение в медицинских, автомобильных и электромеханических приложениях.
05.09.2011
