Расширение модельного ряда программируемых источников питания серии PSU7: надёжные, высоковольтные, мощностью до 1,5 кВт для монтажа в 19” стойку

../../upload/old-site/photos/psu7_300-5~34.jpg

../../upload/old-site/photos/psu7_300-5~front.jpg

../../upload/old-site/photos/psu7_300-5~front_rackmount.jpg

../../upload/old-site/photos/psu7_300-5~rear.jpg

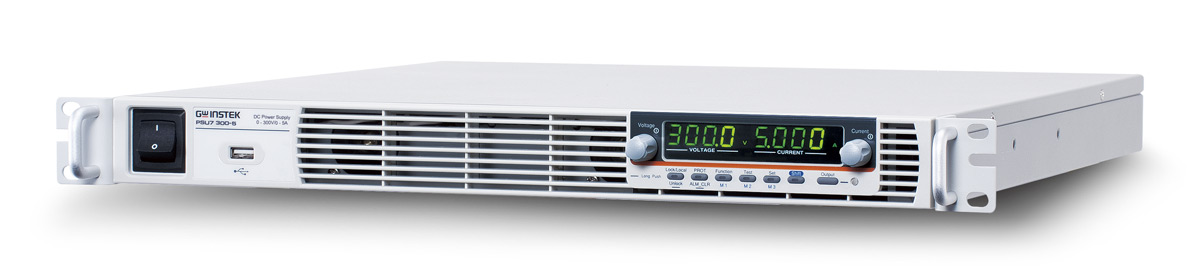

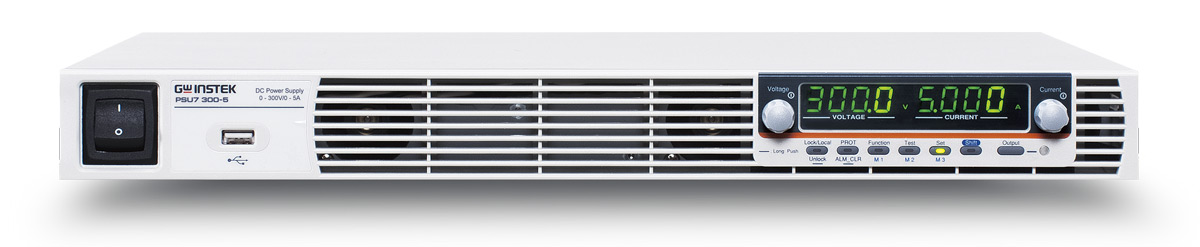

Компания GW INSTEK (Тайвань) анонсировала выпуск новых моделей в серии лабораторных импульсных источников PSU7, встраиваемых в стойку 19" (формат 1U). Пять высоковольтных источников имеют номинальную выходную мощность от 1500 до 1560 Вт, разнообразные сочетания диапазонов регулировки напряжения и тока (макс. Uвых до 600 В и Iвых до 15 А – см. табл.1), режимы стабилизации тока и напряжения, возможность программирования. Новинки представляют собой мощные программно-управляемые низкопрофильные импульсные источники питания (ИИП), которые можно гибко применять в различных индустриальных приложениях, в лабораторных условиях и для питания оборудования телекоммуникационных центров.

Имеется возможность программирования и мониторинга нагрузки, а также управления внешними устройствами через специальный аналоговый сигнальный разъем. Для подключения к ПК предусмотрены штатные интерфейсы ДУ на задней панели RS-232/RS-485, USB, LAN и опционально GPIB. При подключении источника к ПК включается функция автоматической блокировки органов управления передней панели. Подача на нагрузку выходного напряжения производится электронным переключателем с исполнительной кнопкой «Out»/ Выход.

С выходом новинок данная линейка источников GW INSTEK полностью закрывает нужды разработчиков и производственные потребности в диапазоне номиналов постоянного напряжения 6 В…600 В.

Табл.1

Модель Uвых, В Iвых, А Pвых, Вт
PSU7 100-15 0 – 100 0 – 15 1500
PSU7 150-10 0 – 150 0 – 10 1500
PSU7 300-5 0 – 300 0 – 5 1500
PSU7 400-3.8 0 – 400 0 – 3,8 1520
PSU7 600-2.6 0 – 600 0 – 2,5 1560
  • Выходное напряжение до 600 В, макс. выходной ток до 15 А, макс. мощность 1560 Вт, прямоугольная ВАХ
  • Параллельное соединение до 4-х источников, последовательно до 2-х (для Uвых < 300 В)
  • Режим стабилизации тока (СС) и напряжения (CV), защита от перенапряжения, перегрузки по току, пониженного напряжения сети питания, защита от перегрева и переполюсовки
  • Звуковой сигнализатор ошибочных действий (предупреждение), сохранение память настроек (профиль перед выключением)
  • Одновременная индикация режимов работы и выходных параметров
  • СДИ-дисплей: 4 разряда (U/ I)
  • Интерфейсы: RS-232/RS-485, USB, LAN, вход/выход аналогового управления (I/O)
  • Высокий КПД, высокая стабильность, малый дрейф

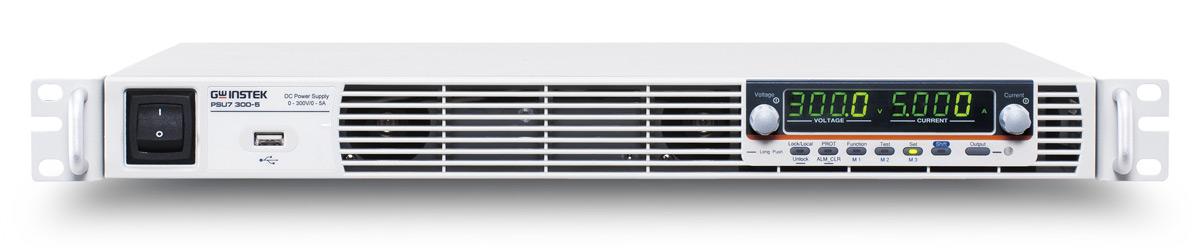

  • Исполнение корпуса 1U для установки в 19" стойку
  • Опции: GPIB, изолированный модуль ДУ напряжением/ током (Isolated Voltage/ Current Control)

Вольтамперная характеристика каждого из источников имеет форму прямоугольника, которая ограничивает область максимальных допустимых значений Uвых/ Iвых и определяет таким образом максимальную выходную мощность. Источники оснащены режимами стабилизации тока и напряжения (CC/ CV), а также функциями защиты от перегрузки по току, перенапряжения, от перегрева (OCP, OVP, OTP) и переполюсовки полярности на выходных клеммах. Модели имеют внутреннюю память для хранения профилей настроек (запись/вызов). Разрешение регулировки по напряжению у всех моделей – 100 мВ, максимальное разрешение по току – 1 мА (PSU7 300-5, PSU7 400-3.8, PSU7 600-2.6), 10 мА для источников PSU7 100-15, PSU7 150-10.

Учитывая высоковольтные номиналы Uвых в серии PSU7-HV возможность последовательного соединения источников предусмотрена не для всех моделей. В новой серии такой режим поддерживают только источники с Uвых < 300 В. Кроме того, при помощи соединительных клемм на задней панели обеспечивается возможность параллельного соединения ИП (до 4-х однотипных моделей) для четырехкратного увеличения максимального выходного тока, например, для PSU7 100-15 до 60 А.

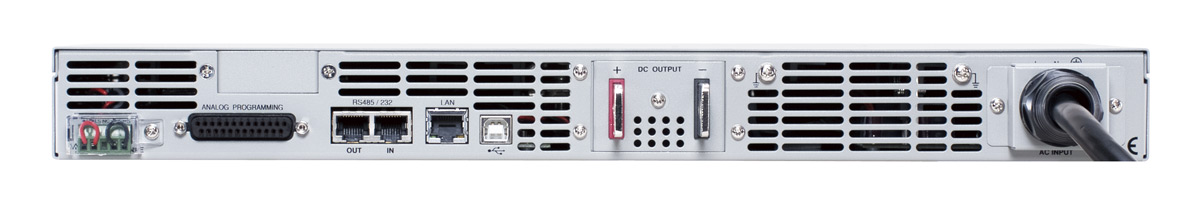

На задней панели расположена колодка «Sense» с целью 4-х проводного подключения к нагрузке для компенсации падения напряжения на соединительных проводах при её удаленном подключении. Блок-схема универсального питания источников от сети ~100 …240 В 50/60 Гц имеет встроенную систему индикации о понижении напряжении в сети.

Источники питания до 100/ 150 В как нельзя лучше подходят для эксплуатации на производственных линиях монтажа SMD-компонентов, а также для испытаний IT-продукции, такой как преобразователи DC, инверторы фоновой подсветки ЖК-панелей и роутеры, а также в целях общего применения в научных и заводских лабораториях.

Модели с выходным напряжением 300-600 В наиболее оптимальны для организации стабильного электропитания в процессе производства высоковольтных электронных изделий, при проведении работ по наладке и ремонту высоковольтного оборудования. Отдельное направление измерительных приложений, это питание лазеров, зарядка конденсаторов, тестирование пьезодвигателей.

Новая серия PSU-HV в целом идеально подходит для первичного питания DC/DC преобразователей и сервоприводов индустриальных приложений. Целевая ниша источников питания PSU - интеграция в автоматизированные системы тестирования компонентов, где с их помощью выполняется испытания оборудования по искусственному старению для анализа поведения установленных в нем конденсаторов, а также организация постоянного смещения по напряжению до 600 В в связанных приложениях. Аналогичным образом тестируется оборудование на старение полупроводников и диодов. Источники востребованы в качестве оборудования для производства полупроводников, автомобильной электроники и систем управления ею (контроль топлива, управление зажиганием, инжектора). Отдельное направление – тестирование программируемых контроллеров управления двигателем (ECU) используемых в 8- и 12-цилиндровых и роторных двигателях (ДВС).

Особенностями источников являются их высокие технические характеристики, широкая функциональность и надежность присущие продукции компании GW INSTEK. При выпуске использованы качественные и надежные компоненты, передовые дизайнерские решения и схемотехника. Гарантия на новые высоковольтные источники питания серии PSU7 – 3 года.

07.08.2017
Модели:  PSU7 100-15 | PSU7 150-10 | PSU7 300-5 | PSU7 400-3.8 | PSU7 600-2.6
