Программируемый источник питания PPH-71503 «4 в 1»: быстродействие + высокое разрешение + точность измерений + электронная нагрузка
Программируемый источник питания PPH-71503 «4 в 1»: быстродействие + высокое разрешение + точность измерений + электронная нагрузка

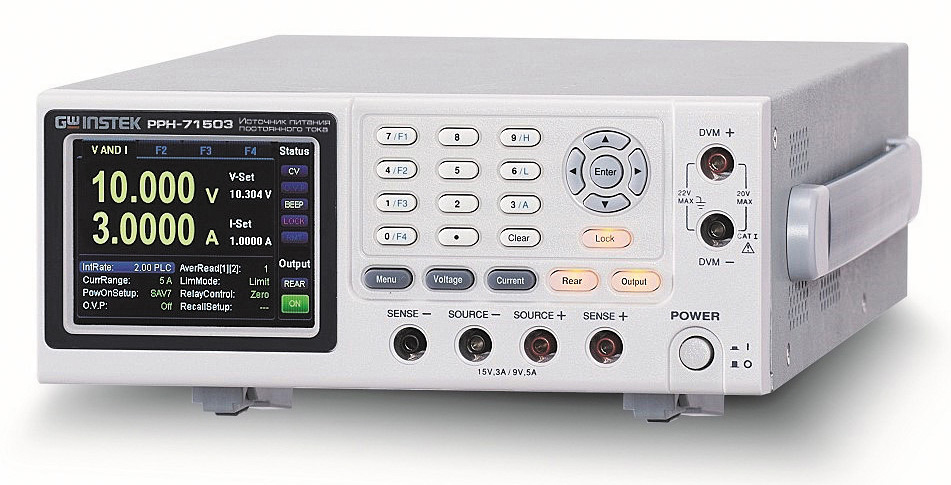

Представляем новый высокоскоростной, прецизионный стабилизированный источник питания постоянного тока PPH-71503 от компании GW Instek (Тайвань), имеющий два рабочих диапазона 15 В/3A или 9 В/5A. Модель разработана с учетом возросших требований заказчиков с точки зрения обеспечения высокоточной регулировки, скорости нарастания Uвых, а также максимального разрешения установки выходного напряжения и тока.
Внутренние схемы и элементы конструкции обеспечивают быструю реакцию источника на поведение нагрузки (отклик), что гарантирует стабильность Uвых при возможных изменения выходного тока. Например, в моменты изменения состояния сотового телефона, при переключении его из режима ожидания в режим передачи и ведения разговора, когда ток потребления имеет тенденцию резкого возрастания в течение нескольких миллисекунд.
Источник PPH-71503 специально разработан для возможности эмуляции протекающих процессов в сети электропитания, а также для анализа поведения батареи питания в моменты значительных спадов напряжения. При этом источник может выступать как программируемая электронная нагрузка для рассеяния мощности от внешних источников питания, что используется для имитации поведения батарей питания в процессе заряда.
Основные возможности и функции:
- Один выходной канал, выходная мощность 45 Вт
- Режим стабилизации напряжения (СV), стабилизации тока (CC)
- Высокое разрешение: 1 мВ/0,1 мА для предела «5A»; 1 мВ/0,1 мкА для предела «5 мА»
- Режим электронной нагрузки (внутреннее поглощение и рассеяние мощности, макс. нагрузочный ток до 2 А)
- Встроенный вольтметр (0..20 В)
- Функция измерения импульсного тока
- Внутренняя память: 5 ячеек (профили настроек)
- Высокое быстродействие и малое время установления Uвых
- Защита от переполюсовки (КЗ), от перенапряжения, от перегрузки по току, от перегрева (OVP/OCP/OTP)
- Выход управления внешним реле (Вкл/ Выкл)
- Стандартные интерфейсы: USB / LAN / GPIB
- Цветной ЖК графический дисплей (TFT, диаг. 9 см)
PPH-71503 характеризуется чрезвычайно малым временем установления напряжения <40 мкс при отклонениях напряжения в пределах до 100 мВ (моменты т.н. «просадок»). Новинка обеспечивает высокое быстродействие: время нарастания напряжения 0,15 мс, а время спада – 0,65 мс. Эти значения скорости нарастания / спада в сотни раз (!!!) превышают аналогичные показатели типового источника питания.
PPH-71503 имеет вспомогательный встроенный цифровой вольтметр связанный с соответствующими портами, расположенными на передней и задней панели. Таким образом, PPH-71503 выступает не только в качестве источника питания, но и измеряет напряжение в точке его подключения к тестируемому устройству.
PPH-71503 поддерживает электропитание нагрузки с возможностью измерения импульсов тока, позволяя анализировать переходные процессы энергопотребления. При измерении силы тока в цепях пульсирующей нагрузки источник PPH-71503 обеспечивает настройку схемы запуска измерений (триггер с диапазоном уровней 0… 5A) для исключения захвата неинформационных сигналов. Все помехи, электрический шум и пульсации, амплитуда которых меньше заданного уровня будут игнорироваться измерительной схемой. Временной диапазон ручной установки периода интеграции 33 мкс … 833,333 мс. Число импульсов для усреднения может быть задано от 1 до 100 с шагом в 1 импульс. Функция длительной интеграции при измерении импульсного тока позволяет анализировать общую потребляемую мощность структурного блока РЭА в определенный период времени или устройства в целом.
Источник имеет функциональные выходы на передней и на задней панели для обеспечения удобства организации электропитания нагрузки и коммутации входных портов встроенного вольтметра. Выходы на задней панели имеют гальваническую развязку относительно клемм заземления (isolation from earth). Для питания удаленной нагрузки предусмотрено подключение по 4-х проводной схеме (+/- Source, +/- Sense).
PPH-71503 оборудован выходными портами с релейными контактами, которыми активируются внешние исполнительные устройства по сигналам управления. Источник поддерживает 2 режима функционирования внешних устройств (реле): предел/Limit и отключение/ Trip. При выборе «предел/Limit» и достижении током нагрузки установленного значения, PPH-71503 будет автоматически переключен из стабилизации напряжения (CV) в режим стабилизации тока (CC). В функции реле «отключение/ Trip» при достижении током установленного порогового значения выход PPH-71503 будет отключен.
PPH-71503 имеет 5-и разрядный индикатор «вольтметр/амперметр» и при установке предела «5 А» обеспечивает разрешение по току 0,1 мА. Для особо чувствительных приложений на пределе «5 мА» обеспечивается регулировка и измерение выходного тока в нагрузке с точностью до 100 нА. Ресурсы штатного программного обеспечения: регулировка значений выходного тока и напряжения, измерение напряжения и импульсного тока, в том числе в течение длительного периода интеграции, включение и отключение функционального выхода. Управляющий софт позволяет отображать график выходного тока и напряжения, а также задать программу для работы источника состоящую из 20-ти шагов (профиль тестирования). Минимальная длительность каждого шага 1 мс.
Назначение:
- PPH-71503 предназначен для обеспечения потребностей тестирования устройств с батарейным питанием, светодиодных панелей с подсветкой, сотовых телефонов и др. (Bluetooth, беспроводная мышь).
- PPH-71503 легко интегрируется в автоматизированные ИС и комплексы, позволяет заменить более дорогие источники Keithley 2303/2303PJ (набор SCPI команд идентичен оригинальным командам).
- PPH-71503 полностью удовлетворяет запросам пользователей в питании устройств с малым потреблением и высокими требованиям по точности измерений, быстродействию и разрешению.
- PPH-71503 дополняет линейку источников GW instek PSM-серии с более высокой мощностью (до 200 Вт), но имеющих меньшее разрешение установки.
Целевые сферы применения: НИОКР, инженерно-технические разработки, электротехнический дизайн, гарантийное и постпродажное обслуживание электроники, контроль и диагностика, учебные лаборатории, производственные линии, сервис и ремонт.
| Таблица №1. Реализация ключевые параметров и преимуществ | ||
| Параметр, функция | Преимущество | Применение |
| Быстрое время восстановления напряжения: tуст.<40 мкс при ±100 мВ | Обеспечивает стабильное выходное напряжение при резком изменении нагрузки. | Тестирование устройств, с батарейным питанием, которые могут работать, как в режимах ожидания, так и в режимах с полной нагрузкой. |
| Малая cкорость нарастания Uвых.: 0,15 мс Малая скорость спада Uвых.: 0,65 мс |
Напряжение на выходе достигает заданного значения за очень короткое время. Уменьшенное время переходных процессов (отклик) ускоряет измерительный процесс. | Большая производительность при проведении измерений испытуемых устройств, напряжение на которых изменяется пошагово, например в светодиодных панелях с подсветкой. |
| Измерение импульсного тока: мин. tимп 33,3 мкс | Анализ потребления при питании импульсным током. | Для тестирования батарейных устройств беспроводной связи, которые в определенных режимах потребляют импульсный ток. |
| Высокое разрешение: 0,1 мкА | Возможность тестировать устройства, находящиеся в режиме ожидания или «сна». | Удовлетворяет требованиям измерения в цепях устройств со сверхнизким током и для оборудования, находящегося в режиме ожидания или имеющего несколько стадий готовности к работе. |
| Поглощение тока до 2 A | Работа в качестве электронной нагрузки для проверки устройств с батарейным питанием. | Две функции: источник питания (выдача мощности) и нагрузка (потребление тока) для работы устройств с батарейным питанием. |
| Встроенный вольтметр 0-20 В | Питание тестируемого устройства и измерение напряжения в любой точке цепи этого устройства. | Не нужно дополнительно приобретать вольтметр. |
| Переключаемые выходы на передней и задней панели. | Пользователь имеет возможность переключения выходов на передней и задней панели. | Выход на передней панели для общего использования, выход на задней панели для подключения автоматического испытательного оборудования. |
| Гнёзда: +/- Source, +/- Sense | Возможность 4-х пр. подключения | Питание удаленной нагрузки. |
