Осциллографы реального времени АКИП™ достигли полосы пропускания 1 ГГц. Новая серия АКИП-4134

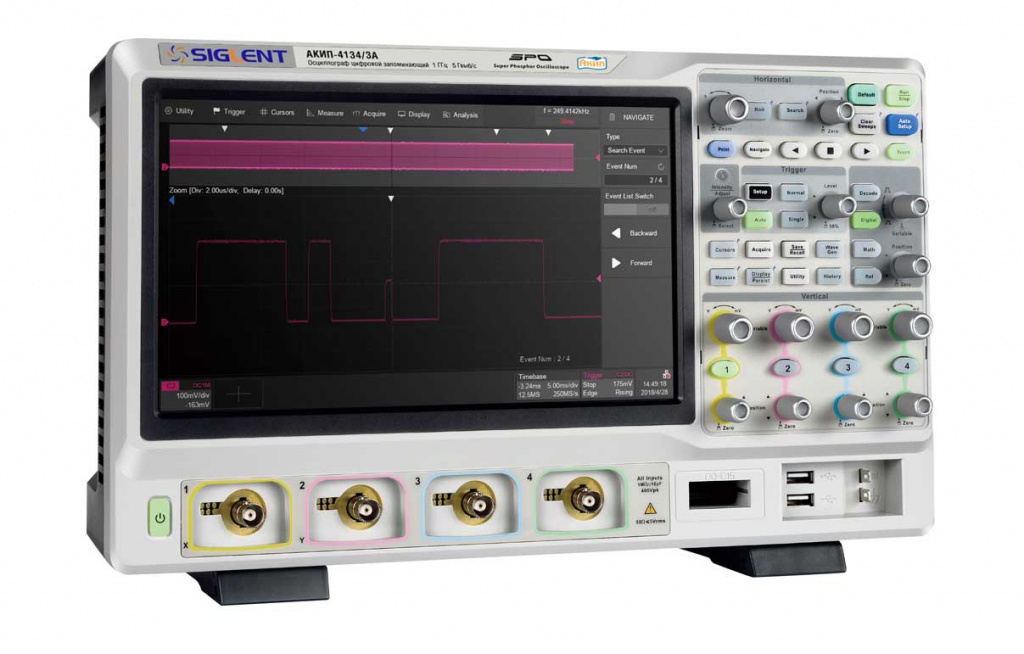

АКИП-4134/3А
АКИП-4134/3А

Представляем новую серию цифровых осциллографов АКИП-4134, первую, под торговой маркой АКИП™, содержащую модели с полосой пропускания 1 ГГц. Модельный ряд новой серии представлен 2-канальными и 4-канальными осциллографами с полосой пропускания 350 МГц, 500 МГц и 1 ГГц. Максимальная частота дискретизации составляет 5 ГГц, максимальный объем памяти 250 МБ. Разрядность АЦП по вертикали составляет 8 бит (до 11 бит в режиме увеличенного разрешения ERes). В новой серии реализована усовершенствованная технология SPO (Super Phosphor Oscilloscope). Использование усовершенствованной технологии SPO позволило увеличить скорость обновления до 110.000 осциллограмм в секунду в обычном режиме сбора данных и до 500.000 в режиме сегментированной развертки.



АКИП-4134/1

АКИП-4134/1А

АКИП-4134/2

АКИП-4134/2А

АКИП-4134/3

АКИП-4134/3А

Число входных каналов

2 / 4

2 / 4

2 / 4

Полоса пропускания

350 МГц

500 МГц

1 ГГц



Осциллографы новой серии АКИП-4134 получили емкостный сенсорный экран с поддержкой технологии Multi-touch, разрешение экрана составляет 1024 x 600 (8х10 делений) с диагональю 25,7 см.

Новая серия АКИП-4134, в базовой версии имеет возможность декодирования протоколов I2C, SPI, UART/RS232, CAN, LIN, а также имеется ряд дополнительных опциональный возможностей: 16-канальный логический анализатор, декодирование протоколов (I2S, MIL-1553, FlexRay), функциональный генератор до 25 МГц (внешний модуль).

Отличительной особенностью серии АКИП-4134, в которых реализована технология SPO, является не только увеличенная скорость обновления экрана, но и 256 уровней интенсивности свечения луча, что обеспечивает при отображении сигнала яркостную или цветовую градацию частоты разверток в зависимости от частоты их повторения. Технология SPO позволяет обнаружить редкие события, аномалии и вариации в сигнале (модуляция яркости). Как результат - максимально достоверное отображение сигнала на экране.

Осциллографы серии АКИП-4134 имеют минимальный в своем классе коэффициент отклонения (Коткл.) от 500 мкВ/дел, усовершенствованную аппаратную схему синхронизации, а также высокую стабильность запуска системы сбора данных с ультранизким уровнем собственного джиттера.

Возможность частотного анализа, математическая функция БПФ, в осциллографах серии АКИП-4134 выполняется на интервале 1М точек, что в несколько раз повышает измерительные возможности в сравнении с моделями одного класса, где частотный анализ выполняется, в среднем, на 16К точек. В режиме БПФ осциллограф серии АКИП-4134 способен различить сигналы, отстоящие всего на 0,5 МГц.

Для серии АКИП-4134 доступна опциональная возможность подключения внешнего модуля функционального генератора сигналов, до 25 МГц с возможностью формирования сигналов произвольных форм (AWG). Осциллографы АКИП-4134, при использовании опции генератора, полностью совместимы с ПО EasyWave, которое позволяет создавать собственные формы в оболочке управляющего ПО, с последующей передачей на прибор для формирования этих сигналов на выходе генератора.

Особенности и ключевые преимущества:

  • Полоса пропускания до 1 ГГц.
  • Емкостной сенсорный экран с технологией Multi-touch.
  • Программная опция увеличения полосы пропускания с 350 МГц до 500 МГц для младших моделей серии (АКИП-4134/1 и АКИП-4134/1А).
  • Высокая скорость сбора данных: до 110.000 осц./сек (до 500.000 осц./сек в режиме сегментированной развертки).
  • Расширенное меню синхронизации и запуска сбора данных (9 видов, в т.ч. HDTV)

  • Сегментированная память: до 100.000 сегментов (с отображением межсегментного времени).
  • Режим “поисковой машины” - поиск событий в отображаемом сигнале, по условиям заданным пользователем. Каждое найденное событие помечается маркером.
  • Режим HISTORY – запись и обратное воспроизведение осциллограмм для обнаружения предыдущих аномалий (прокрутка назад во времени)
  • Автоизмерения (38 параметров) и курсорные измерения (ΔU; ΔT; 1/ΔT)
  • Расширенные функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt), извлечение кв. корня (√)
  • Режим БПФ на интервале 1М точек
  • Статистическая обработка результатов измерений
  • Цифровая растяжка (zoom), допусковый контроль (тест по маске)
  • Интерполяция Sin(x)/x, режим Х-Y
  • Синхронизация и декодирование: I2C, SPI, UART/RS232, CAN, LIN – стандартно, I2S, MIL-1553, FlexRay - опция
  • Осциллограф смешанных сигналов (16 цифровых каналов) – опция
  • Генератор сигналов (функциональный + СПФ) – опция; частота дискретизации 125 Мвыб/с, диапазон до 25 МГц (синус), разрешение 1 мкГц. 45 формы сигнала. Разрядность ЦАП 14 бит, длина памяти для произвольной формы - 16000 точек. Выходной уровень до 1,5 Впик (50 Ом).

Новая серия осциллографов АКИП-4134 - это новый этап эволюции осциллографов бюджетного ценового сегмента. Испытания для целей утверждения типа средства измерения запланированы на 1 квартал 2019 года.

29.11.2018
Модели:  АКИП-4134/1 | АКИП-4134/2 | АКИП-4134/3 | АКИП-4134/1А | АКИП-4134/2А | АКИП-4134/3А
Cерии: АКИП-4134


Внимание! Отсутствие ошибок и опечаток не гарантируется. В технические характеристики средств измерений неутвержденного типа производителем могут быть внесены изменения без предварительного уведомления. Соответствие важных параметров требует уточнения. Полные технические характеристики предоставляются по отдельному запросу. Нашли ошибку? Выделите мышкой и нажмите Ctrl+Enter.
