Опциональные возможности источников питания Delta Elektronika B.V. серии SM

Контроллер управления по Ethernet: встроенный интерфейс

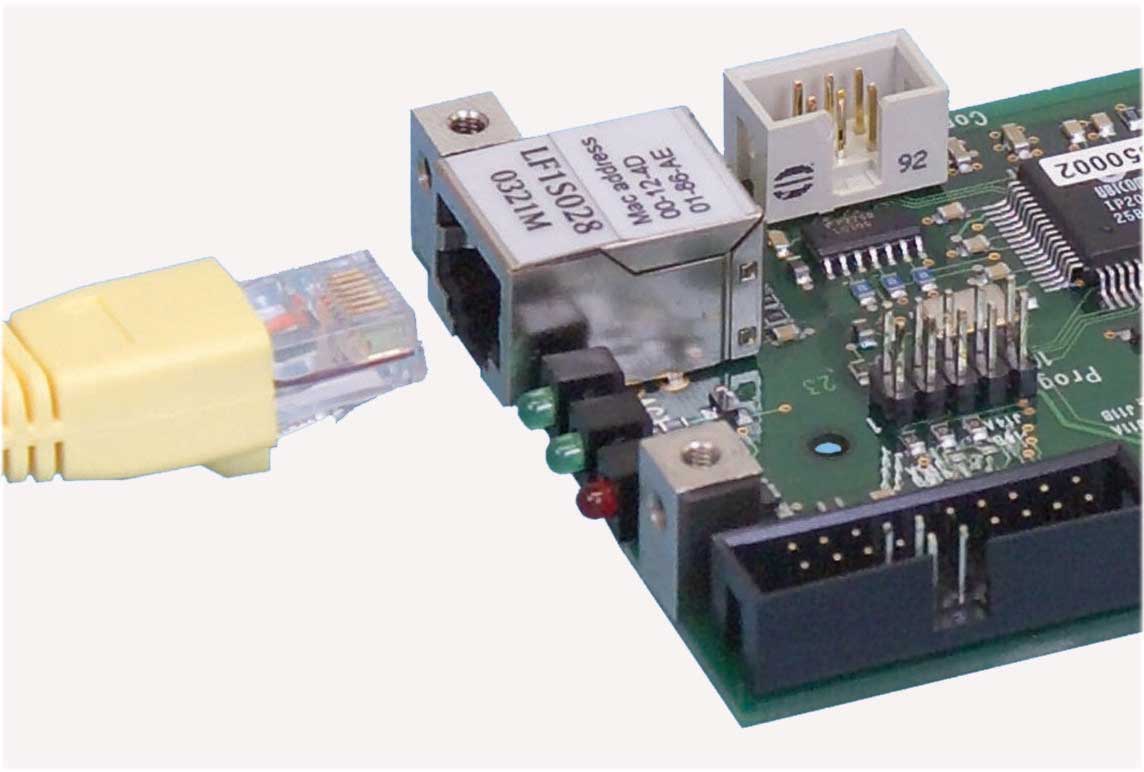

Рис. 1. Контроллер управления по Ethernet: встроенный интерфейс
Контроллеры управления по IEEE488 и RS232: встроенный интерфейс и внешний модуль

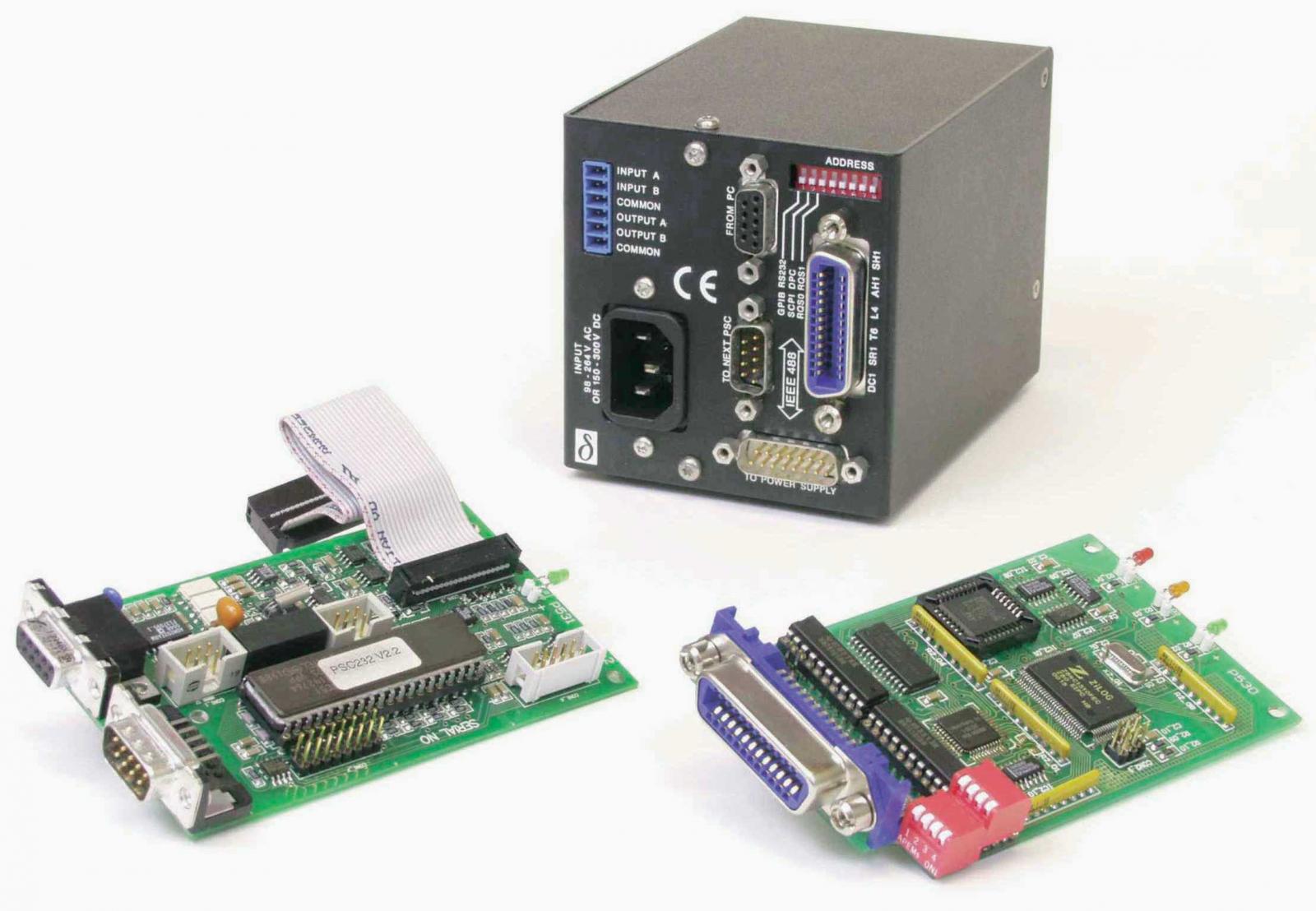

Рис. 2. Контроллеры управления по IEEE488 и RS232: встроенный интерфейс и внешний модуль

Компании Delta Elektronika B.V. (Нидерланды) является производителем лабораторных программируемых источников питания. В линейке продукции представлены модели мощностью от 150 до 15000 Вт. Наряду со стандартными функциональными возможностями, например, такими как, регулировка и установка выходных параметров от нуля до номинального значения, функция обратной связи по напряжению, внешнее аналоговое программирование, источники питания Delta Elektronika имеют различные опциональные возможности, позволяющие пользователю решить поставленную перед ним задачу.

Опция «Поглощение мощности» (Power Sink). В числе потребителей, подключаемых к источникам питания, в некоторых применениях могут быть электродвигатели. Двигатель может работать не только в двигательном, но и в генераторном режиме, при этом энергия возвращается в цепи питания. Стандартные источники питания не имеют возможности потреблять энергию. Напряжение на выходе источника питания бесконтрольно повышается. Повышение напряжения происходит вследствие дополнительного заряда выходных сглаживающих конденсаторов источника питания, что приводит к срабатыванию защиты от перенапряжения (при её наличии) или к выходу из строя источника питания. Сброс состояния сработавшей защиты от перенапряжения обычно производится снятием сетевого питания, что крайне неудобно и приводит к отсутствию питания системы в этот период времени. Для источников питания Delta Elrktronika серии SM имеется специальное исполнение (опция «Поглощение мощности»), в котором в источник питания устанавливается цепь рассеивания энергии. Она позволяет рассеивать 10-20% от номинальной мощности источника питания.

Кроме того, эта опция также обеспечивает быстрый спад выходного напряжения при изменении сигнала управления. С использованием этой опции можно получить время спада выходного напряжения на уровне времени нарастания, независимо от величины подключаемой нагрузки.

«Высокое быстродействие» (High Speed). В ряде применений от источника питания требуется высокое быстродействие. Для применения источников питания SM-серии в таких системах выпускается высокоскоростное исполнение источников питания (опция «High Speed»). Эта опция увеличивает скорость нарастания и падения напряжения на выходе источника питания в 10-20 раз. Это позволяет управлять нагрузками, требующими высокого быстродействия, особенно теми, которые требуют питания постоянным током: в частности, лазерные и плазменные установки. Кроме того, источники питания с данной опцией могут использоваться в системах автоматического тестирования для увеличения их производительности.

В применениях, требующих высокую скорость падения выходного напряжения может использоваться сочетание двух приведённых выше опций, что позволяет увеличить данную скорость в 10-40 раз (в сравнении с источником питания только с одной опцией) в зависимости от конкретной модели источника питания.

Контроллер управления по Ethernet. Контроллер (рисунок 1) позволяет управлять выходными параметрами с разрешением 16 бит, имеет два аналоговых входа, два аналоговых выхода, восемь цифровых логических входов, шесть цифровых логических выходов, аналоговый управляющий сигнал, цифровой управляющий сигнал по входу и цифровой управляющий сигнал по выходу.

Основные функции, которые позволяет реализовать данный контроллер управления: задание и контроль выходных параметров, режим постоянного тока, контроль достижения ограничений по току и напряжению, контроль ошибок по входу или выходу, перегрев и пр. Кроме того, позволяет осуществлять дистанционное включение/выключение источника питания. Контроллер управления по Ethernet также доступен в виде внешнего модуля.

Контроллер управления по Ethernet, помимо стандартных возможностей управления имеет собственную энергонезависимую память команд. Это даёт источникам питания возможности программируемого генератора. Память программ может содержать до 25 последовательностей по 2000 шагов каждая. Можно выделить следующие возможности: установка выходных токов и напряжений, задание шага изменения параметров, увеличение или уменьшение тока и напряжения, задание комбинаций очень быстрых или медленных последовательностей.

Встроенный контроллер управления по IEEE488 и RS-232. Основные характеристики: два 14 бит аналоговых выхода, два 14 бит аналоговых входа. Основные функции: задание и контроль выходных параметров, режим постоянного тока, контроль достижения ограничений по току и напряжению, контроль ошибок по входу или выходу, перегрев и пр. Кроме того, позволяет осуществлять дистанционное включение/выключение источника питания. Доступен встроенный интерфейс или внешний модуль (рисунок 2).

Встроенные контроллеры управления по интерфейсу CANopen или Profibus. Эти контроллеры обеспечивают возможность подключения источника питания к соответствующей промышленной сети. Основные характеристики: разрешение установки и контроля параметров – 14 бит, точность установки и контроля параметров – менее 0.1%, скорость передачи по CANopen – 1 Мбит/с, скорость передачи по Profibus – 12 Мбит/с, гальваническая изоляция – 600 В.

Эти контроллеры поддерживают весь спектр возможностей по управлению источником питания Delta: задание и контроль выходных параметров, режим постоянного тока, контроль достижения ограничений по току и напряжению, контроль ошибок по входу или выходу, перегрев и пр. Кроме того, позволяют осуществлять дистанционное включение/выключение источника питания.

Кроме представленных выше опций, дополнительно можно отметить следующие:

  • энкодеры вместо потенциометров в ручках для установки тока и напряжения. Энкодеры имеют больший срок службы, чем потенциометры;
  • подстроечные потенциометры для задания значений тока и напряжения. Используются для предотвращения случайного изменения настроек. Для этой опции ручки настройки напряжения и тока убираются на заднюю панель, а с передней панели настройка происходит при помощи подстроечных потенциометров, доступных через отверстия в лицевой панели при помощи отвёртки;
  • увеличенные максимальные напряжение и ток примерно на 10%;
  • усиленная изоляция;
  • размещение выходов на лицевой панели.
07.02.2022
Cерии: SM 3300 | SM 6000 | SM 15K | SM 800 | SM 1500
