Обновление серии USB-осциллографов АКИП-72000A. Новые возможности

../../upload/old-site/photos/akip-72208b_mso.jpg

Популярная серия компактных USB-осциллографов АКИП-72000A является современной альтернативой громоздким настольным осциллографам. С момента запуска серии АКИП-72000A прошло несколько лет, и у разработчиков данной серии накопился багаж с пожеланиями пользователей по модернизации серии. Вот основные из пожеланий:

  • увеличить число каналов до 4-х;
  • добавить логический анализатор (осциллограф смешанных сигналов);
  • увеличить глубину памяти осциллографа;
  • расширить перечень декодируемых протоколов;
  • увеличить частоту дискретизации, полосу пропускания и глубину памяти генераторов СПФ.

Основываясь на указанных выше пожеланиях, серия АКИП-72000A была частично модернизирована, а также была добавлена новая серия АКИП-72000B, с более глубоким уровнем модернизации.

В обновленную серию АКИП-72000A добавлены две модели:

  • АКИП-72405A представляет собой 4-х канальную модель с полосой пропускания 25 МГц, максимальной частой дискретизации 500 МГц и с максимальной длинной памяти 48 кБ;
  • USB-осциллограф смешанных сигналов АКИП-72205A MSO, 2 аналоговых + 16 цифровых каналов, полоса пропускания 25 МГц, максимальная частота дискретизации 500 Мвыб/с и с максимальной длинной памяти 48 кБ.

Обе модели осциллографов также получили в свое распоряжение модернизированный генератор СПФ, с возможностью формирования сигналов произвольной формы в полосе до 1 МГц и длинной до 8 кБ точек.

Серия осциллографов АКИП-72000B имеет более глубокий уровень модернизации. В новую серию входит 6 моделей, в 2-канальном и 4-канальном исполнении, а также версия осциллографа смешанных сигналов с комбинацией 2 аналоговых и 16 цифровых каналов, с полосами пропускания 50 МГц, 70 МГц и 100 МГц. Максимальная частота дискретизации составляет 1 Гвыб/с, максимальная длина памяти до 128 МБ.

Осциллографы серии АКИП-72000A и АКИП-72000B являются идеальным решением для инженеров, проводящих измерения в полевых условиях, а также специалистов по диагностике оборудования выполняющих тестирование в режиме частых поездок на объекты. Исходя их параметров и ключевых особенностей, серия портативных USB-осциллографов, имеет следующие сферы применения: электронный дизайн, исследования и тестирование, техническое проектирование и отладка, образование, эксплуатационное обслуживание и ремонт.

Ключевые преимущества:

  • Многофункциональность: осциллограф, анализатор спектра, функциональный генератор, генератор сигналов СПФ (AWG), анализатор последовательных данных в одном компактном корпусе.
  • Осциллограф: 2/4/ 2 + 16 каналов, полосы пропускания 10/25/50/70/100 МГц, макс. дискретизация 1 Гвыб/с, макс. память до 128 МБ.
  • Продвинутое меню синхронизации и интеллектуального запуска.
  • Автоматические (15 параметров) и курсорные измерения (ΔU; ΔT; 1/ΔT).
  • Создание математических каналов вычислений (30 функций) и пользовательских настроек пробников.
  • Цифровая растяжка до x50.000.
  • Допусковый контроль (тест по маске).
  • Многооконный режим представления входных данных на едином экране при измерениях и анализе.
  • Анализатор спектра в полной полосе пропускания, интервал анализа от 128 до 1М точек.
  • 8 типов окон отображения спектрограмм на дисплее и 3 режима обработки (ампл., усред., пик. значение)
  • Генератор сигналов произвольной формы до 1 МГц/20 Mвыб/с / ЦАП 12бит /память до 32 кБ.
  • Декодирование: 1-Wire, ARINC 429, CAN, DCC, DMX512, FlexRay, Ethernet 10Base-T, USB 1.1, I²C, I²S, LIN, PS/2, SPI, SENT, UART/RS-232 (с учетом полосы пропускания и частоты дискретизации выбранной модели осциллографа).
АКИП-72206B АКИП-72207B АКИП-72208B
Число каналов 2 аналоговых канала
Полоса пропускания 50 МГц 70 МГц 100 МГц
Дискретизация 1 кан
2 кан
500 МГц
250 МГц
1 ГГц
500 МГц
1 ГГц
500 МГц
Длина памяти (макс) 32 МБ 64 МБ 128 МБ
Генератор функц. до 1 МГц (10 форм)
Генератор СПФ Дискр. 20 МГц, полоса > 1 МГц, 12 бит, память 32 кБ
АКИП-72405A АКИП-72406B АКИП-72407B АКИП-72408B
Число каналов 4 аналоговых канала
Полоса пропускания 25 МГц 50 МГц 70 МГц 100 МГц
Дискретизация 1 кан
2 кан
4 кан
500 МГц
250 МГц
125 МГц
1 ГГц
500 МГц
250 МГц
1 ГГц
500 МГц
250 МГц
1 ГГц
500 МГц
250 МГц
Длина памяти (макс) 48 кБ 32 МБ 64 МБ 128 МБ
Генератор функц. до 1 МГц (10 форм)
Генератор СПФ Дискр. 20 МГц,
полоса > 1 МГц,
12 бит. пам. 8 кБ
Дискр. 20 МГц,
полоса > 1 МГц,
12 бит. пам. 32 кБ

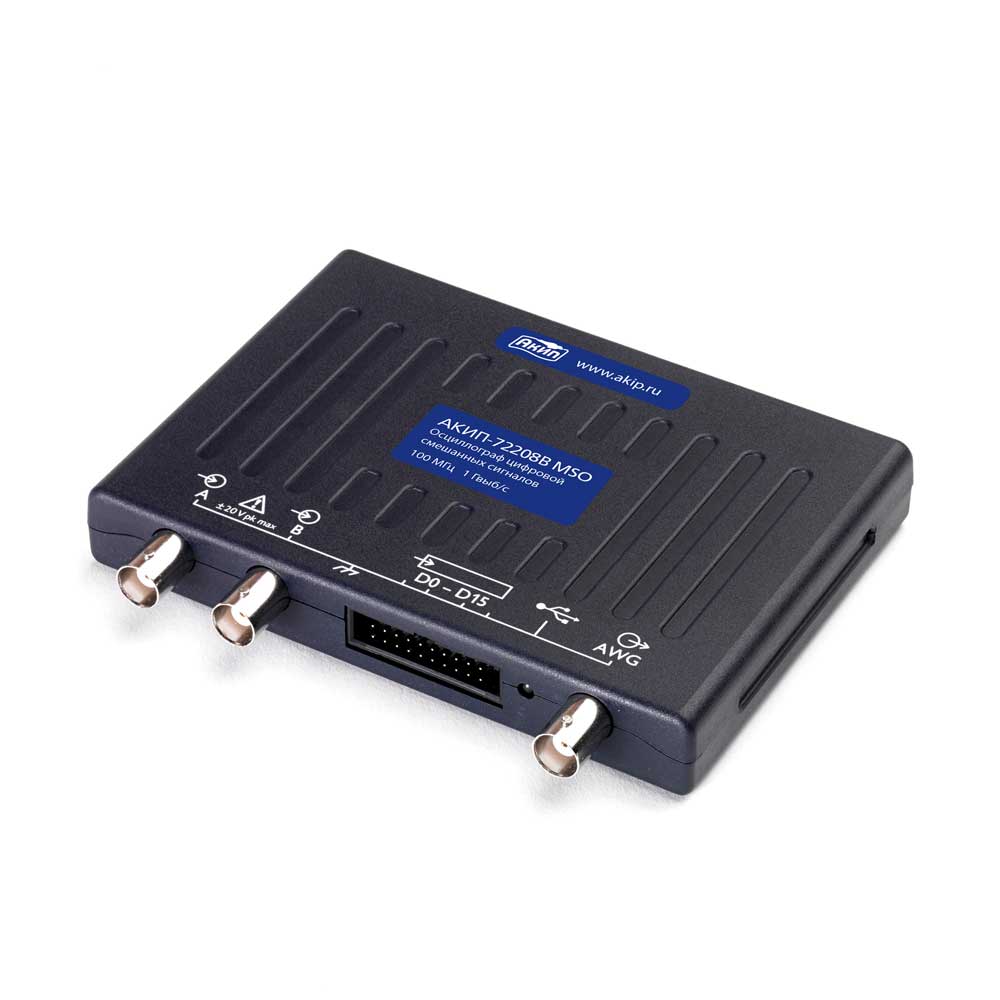

АКИП-72205A MSO АКИП-72206B MSO АКИП-72207B MSO АКИП-72208B MSO
Число каналов 2 аналоговых + 16 цифровых каналов
Полоса пропускания 25 МГц 50 МГц 70 МГц 100 МГц
Дискретизация 1 кан
2 кан
500 МГц (+ 1 цифр. порт)
250 МГц (+ цифр. порты)
1 ГГц
500 МГц (2 кан. или 1 цифр. порт), 250 МГц (2 кан. + цифр. порты)
Длина памяти (макс) 48 кБ 32 МБ 64 МБ 128 МБ
Генератор функц. до 1 МГц (10 форм)
Генератор СПФ Дискр. 20 МГц,
полоса > 1 МГц,
12 бит. пам. 8 кБ
Дискр. 20 МГц,
полоса > 1 МГц,
12 бит. пам. 32 кБ
23.05.2016
Модели:  АКИП-72405A | АКИП-72406B | АКИП-72407B | АКИП-72408B
