Новые высокоточные магазины сопротивлений
Модельный ряд высокоточных средств измерений для калибровки и поверки пополнился тремя магазинами сопротивлений марки АКИП.

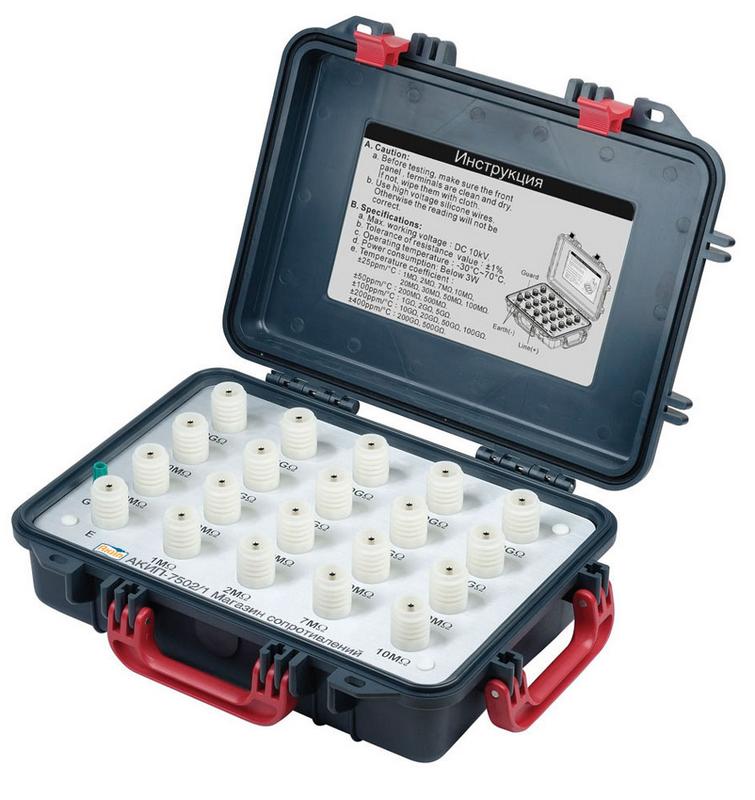

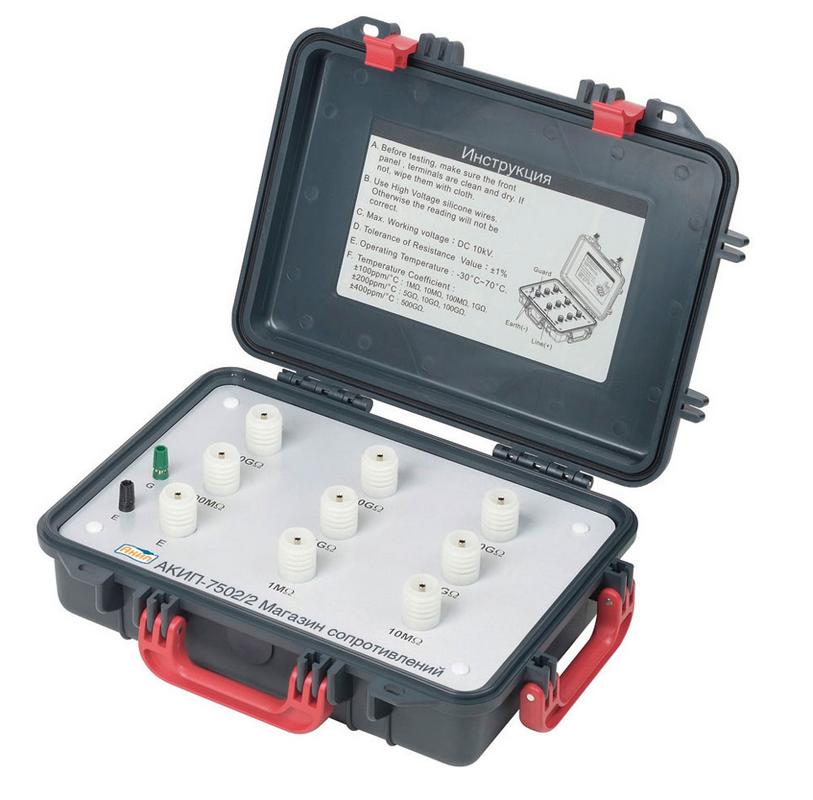

Магазины сопротивлений АКИП-7502/1, АКИП-7502/2, АКИП-7502/3 представ-ляют собой наборы точных высокоомных высоковольтных резисторов и отличаются между собой их числом и номиналом. Конструктивно магазины размещены в переносных пластмассовых герметичных корпусах с откидной крышкой и ручками для переноски.
Все резисторы, входящие в состав магазинов, соединены одним из выводов с общим гнездом. Для получения значений сопротивления, представляющих собой сумму двух однозначных мер, используются их свободные выводы. Гнезда выводов имеют высоковольтные изоляторы. Для заземления магазина имеется отдельное гнездо, соединенное с корпусом.

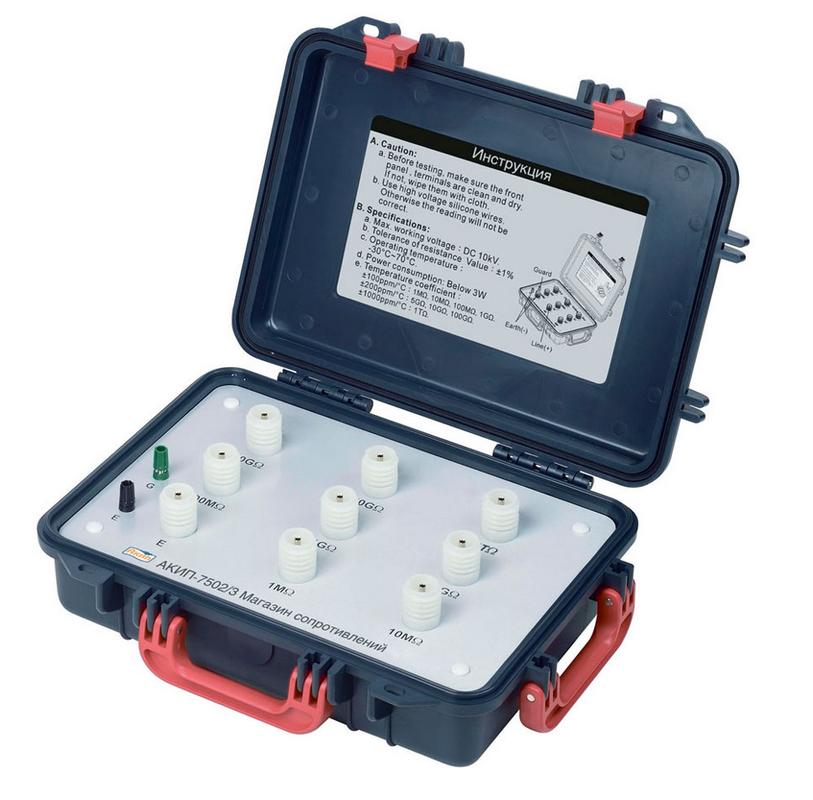

Модели АКИП-7502/1, АКИП-7502/2 являются полными аналогами магазинов сопротивлений RCB1 и RCB3, выпускаемых компанией «STANDARD ELECTRIC WORKS» (SEW), Тайвань. Модель АКИП-7502/3 является самой высокоомной из всех моделей и включает меру 1 ТОм.
Все магазины сопротивлений АКИП успешно прошли испытания с целью подтверждения метрологических характеристик и ожидают включения в Госреестр СИ. Ожидаемый срок получения Свидетельства об утверждении типа – январь 2014 года.
Основные метрологические и технические характеристики магазинов сопротивлений АКИП-7502/1, АКИП-7502/2, АКИП-7502/3 представлены в таблице.
| Характеристика | АКИП-7502/1 | АКИП-7502/2 | АКИП-7502/3 |
| Количество резисторов, входящих в состав магазинов | 19 | 8 | 8 |
| Номинальные значения сопротивления резисторов, входящих в состав магазинов, Ом | 1·106; 2·106; 7·106; 1·107; 2·107; 3·107; 5·107; 1·108; 2·108; 5·108; 1·109; 2·109; 5·109; 1·1010; 2·1010; 5·1010; 1·1011; 2·1011; 5·1011 | 1·106; 1·107; 1·108; 1·109; 5·109; 1·1010; 1·1011; 5·1011 | 1·106; 1·107; 1·108; 1·109; 5·109; 1·1010; 1·1011; 1·1012 |
| Предел допускаемой основной относительной погрешности резисторов, входящих в состав магазинов, % | ±1 | ||
| Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры окружающего воздуха от нормальной, % / °С, для резисторов с номинальными значениями сопротивления: | 1·106; 2·106; 7·106; 1·107; 2·107; 3·107; 5·107; 1·108; 2·108; 5·108 Ом - ±0,0025 1·109; 2·109; Ом - ±0,01 5·109; 1·1010; 2·1010; 5·1010; 1·1011 Ом - ±0,02 2·1011; 5·1011 Ом - ±0,04 1·1012 Ом - ±0,1 | ||
| Рабочее напряжение постоянного тока, В, не более | 10000 | ||
| Рассеиваемая мощность, Вт, не более | 3 | ||
| Габаритные размеры (длина×ширина×высота), мм | 430 × 324 × 127 | ||
| Масса, кг, не более | 5,2 | 4,14 | 4,14 |
| Нормальные условия эксплуатации: температура окружающего воздуха, °С относительная влажность, % Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность, %, не более | от плюс 15 до плюс 25 от 30 до 80 от минус 30 до плюс 75 90 | ||
20.12.2013
Модели:
АКИП-7502/1 | АКИП-7502/2 | АКИП-7502/3 Внимание! Отсутствие ошибок и опечаток не гарантируется. В технические характеристики средств измерений неутвержденного типа производителем могут быть внесены изменения без предварительного уведомления. Соответствие важных параметров требует уточнения. Полные технические характеристики предоставляются по отдельному запросу. Нашли ошибку? Выделите мышкой и нажмите Ctrl+Enter.
