Новые серии генераторов АКИП™
Линейка генераторов АКИП пополнилась двумя новыми сериями генераторов сигналов специальной формы АКИП-3407А и АКИП-3410.
Новинки используют технологию прямого цифрового синтеза (DDS), которая позволяет формировать точные, стабильные и неискаженные по форме сигналы для широкого круга измерительных приложений и инженерного дизайна. Генераторы оснащены информативным цветным графическим ЖК-дисплеем и имеют удобный пользовательский интерфейс. Генераторы имеют переключаемое выходное сопротивление 1 МОм / 50 Ом для обеспечения возможности подключения к различным трактам. Новые серии генераторов поддерживают возможность воспроизведения различных видов модуляции: АМ, ЧМ, ФМ, ИМ, ЧМн, ШИМ, ДФМн, а так режим свипирования (ГКЧ) и формирования пакетов радиоимпульсов.
Новые серии генераторов перекрывают частотный диапазон от 10 МГц до 300 МГц (в зависимости от модели) и служат прямой заменой снимаемых с производства серий генераторов АКИП-3407, АКИП-3206 и ГСС.

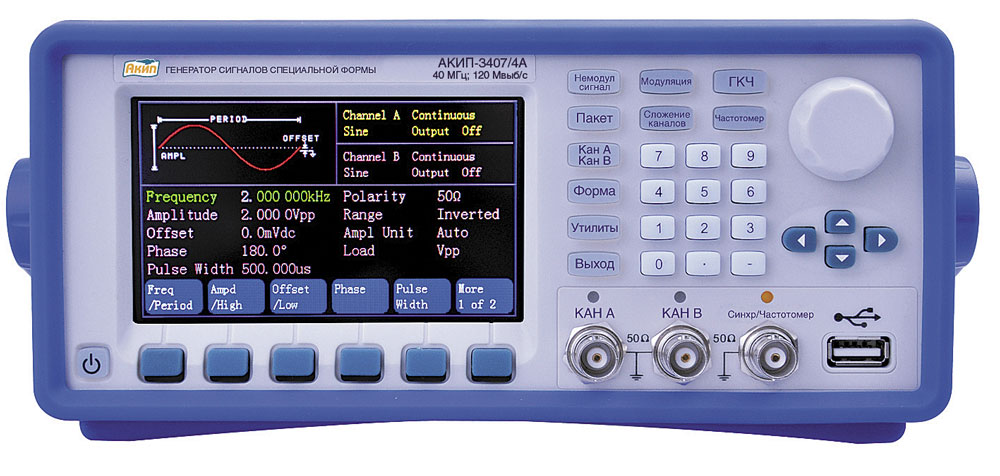

Серия генераторов АКИП-3407А является логическим продолжение серии АКИП-3407 и состоит из 4 двухканальных моделей: АКИП-3407/1А до 10 МГц, АКИП-3407/2А до 20 МГц, АКИП-3407/3А до 30 МГц, АКИП-3407/4А до 40 МГц. Генераторы имеют два полностью независимых источника колебаний и обеспечивают выдачу 4 стандартных форм (синус, прямоугольник, треугольник, импульс) и 11 функциональных формы сигналов, а так же имеют 5 свободных ячеек памяти для загрузки произвольных форм, созданных пользователем.
По сравнению с прошлой серией, новая серия генераторов АКИП-3407А имеет ряд весомых улучшений:
- Выходы A и B полностью идентичны по диапазону частот и амплитуды (в генераторах АКИП-3407 выход B имел ограничения по частоте и амплитуде);
- Увеличенное разрешение ЦАП: выход A - 14 бит, выход B - 10 бит (АКИП-3407: 10 и 8 бит соответственно), что привело к увеличению точности установки амплитуды до ±(1% от уст. + 1 мВ) и стабильности амплитуды;
- Новые виды модуляции: ШИМ (Широтно-импульсная модуляция) и ДФМн (двоичная фазовая манипуляция);
- Частотомер и USB интерфейс в базовой версии;
- Вход частотомера и выход синхронизации на передней панели;
- Режим SUM: сложение 2-х выходных сигналов (вых.А/ вых.В).
USB порт на передней панели служит для подключения USB-Flash носителей (сохранение/загрузка профилей и произвольных форм сигналов). На задней панели имеются порты USB и RS-232 интерфейсов, предназначенные для подключения генератора к ПК. В комплекте с прибором поставляются программное обеспечение для удаленного управления генератором, а так же программное обеспечение для создания собственных форм сигналов. Генераторы серии АКИП-3407А могут быть снабжены опциональным усилителем мощности до 2 Вт (50 Ом).
Таблица: основные характеристики АКИП-3407А | ||
Модель | Диапазон частот | Выходной уровень / выходное сопротивление |
АКИП-3407/1А | 1 мкГц – 10 МГц | Частота < 20 МГц: 0,1 мВпик...10 Впик (50 Ом); 0,2 мВпик…20 Впик (1 МОм) Частота > 20 МГц: 0,1 мВпик…7,5 Впик (50 Ом); 0,2 мВпик…15 Впик (1 МОм) |
АКИП-3407/2А | 1 мкГц – 2 МГц | |
АКИП-3407/3А | 1 мкГц – 30МГц | |
АКИП-3407/4А | 1 мкГц – 40МГц |

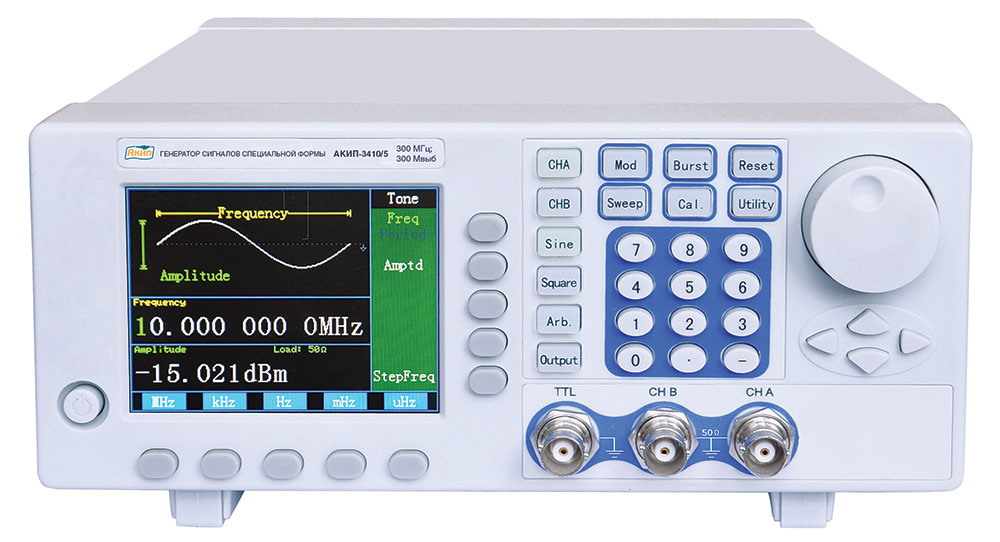

Серия генераторов АКИП-3410 состоит из 5 моделей: АКИП-3410/1 и АКИП-3410/3 – одноканальные модели с полосами частот до 80 и 120 МГц соответственно, АКИП-3410/2, АКИП-3410/4 и АКИП-3410/5 – двухканальные модели с полосами частот до 80, 120 и 300 МГц соответственно. Двухканальные модели имеют два полностью независимых источника: первый канал является высокочастотным генератором (до 300 МГц в зависимости от модели), второй канал обеспечивает выдачу 8 предустановленных форм сигнала (синус, прямоугольник, треугольник, шум и др.) с частотой до 10 МГц. Одноканальные модели обеспечивают выдачу 4 стандартных форм (синус, прямоугольник, треугольник, импульс) 5 функциональных форм, а так же имеют 5 свободных ячеек памяти для загрузки произвольных форм, созданных пользователем.
Генераторы АКИП-3410 могут быть снабжены следующими интерфейсами для удаленного управления прибором: USB, RS-232, LAN и GPIB.
Таблица: основные характеристики АКИП-3410 | ||
Одноканальные |
||
Модель | Диапазон частот | Выходной уровень / выходное сопротивление |
АКИП-3410/1 | 1 мкГц – 80 МГц | 50 Ом 0,1 мВ … 10 Впик (? 10 МГц); 0,1 мВ … 5 Впик (? 80 МГц); 0 … 2,5 Впик (> 80 МГц) 1 МОм 0,1 мВ … 20 Впик (? 10 МГц); 0,1 мВ … 10 Впик (? 80 МГц); 0 … 5 Впик (> 80 МГц) |
АКИП-3410/3 | 1 мкГц – 120 МГц | |
Двухканальные |
||
Модель | Диапазон частот | Выходной уровень / выходное сопротивление |
АКИП-3410/2 | 1 мкГц – 80 МГц | Канал A -127 дБм… + 13 дБм Канал B (? 10 МГц) 50 Ом 1 мВ … 10 Впик 1 МОм 2 мВ … 20 Впик |
АКИП-3410/4 | 1 мкГц – 120 МГц | |
АКИП-3410/5 | 1 мкГц – 300 МГц |
Высокие технические характеристики, функциональность и конкурентная цена в своем классе, обеспечивают генераторам АКИП-3407А и АКИП-3410 привлекательность для инженеров и разработчиков РЭА.
