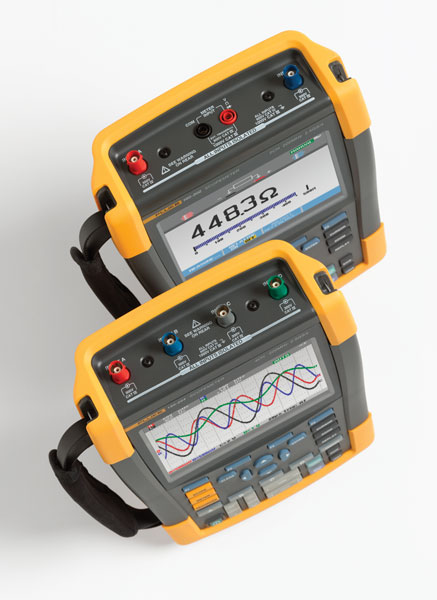

Новые осциллографы-мультиметры (скопметры) Fluke серии 190 II

../../upload/old-site/photos/fluke_190_202_204.jpg

../../upload/old-site/photos/fluke_190_062.jpg

../../upload/old-site/photos/fluke_190_202.jpg

../../upload/old-site/photos/fluke_190_202_s.jpg

В развитие линейки 4-канальных осциллографов 190 II серии (ScopeMeter®) с рейтингом электробезопасности кат IV представленных в прошлом году компания Fluke анонсировала выпуск новых 2-канальных скопметров для промышленного применения. В модельном ряду предлагаются скопметры с 3-мя номиналами полосы пропускания  - 60 / 100 / 200 МГц, и в каждой полосе пропускания - два варианта комплектации (всего 6 вариантов для заказа). Каждая модель имеет встроенный полнофункциональный цифровой мультиметр (ЦММ). Наличие двух гальванически изолированных портов USB в приборах Fluke серии 190 II упрощают хранение и передачу данных при подготовке отчётов и протоколов.

Модель Описание

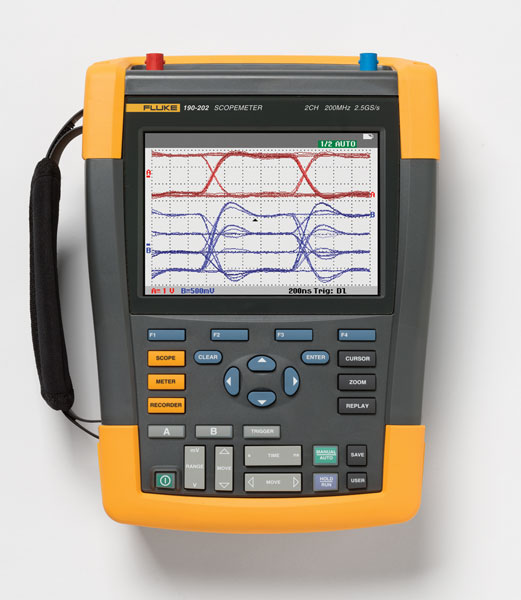

Fluke 190-202 ScopeMeter, 200 МГц, 2 канала плюс ЦММ/внешн.вход

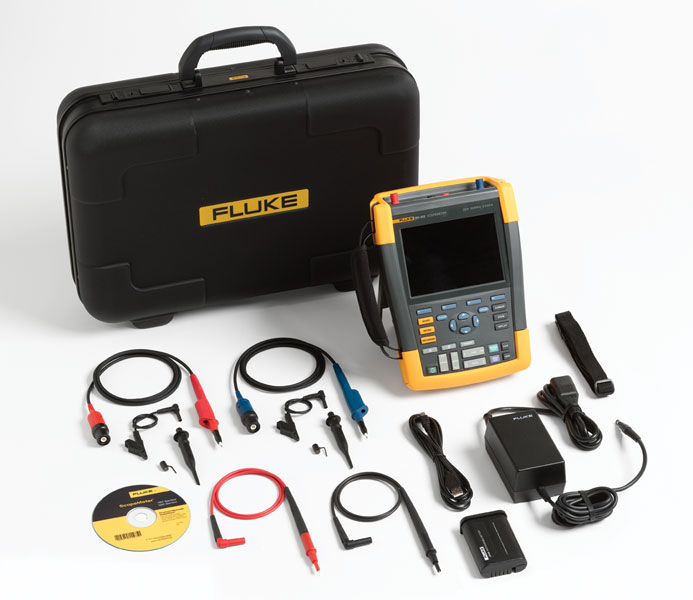

Fluke 190-202/S ScopeMeter, 200 МГц, 2 канала плюс ЦММ/внешн.вход, с комплектом SCC-290*
Fluke 190-102 ScopeMeter, 100 МГц, 2 канала плюс ЦММ/внешн.вход
Fluke 190-102/S ScopeMeter, 100 МГц, 2 канала плюс ЦММ/внешн.вход, с комплектом SCC-290*

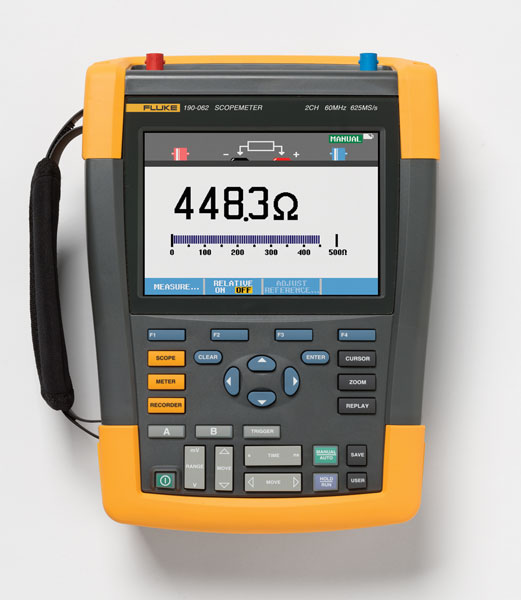

Fluke 190-062 ScopeMeter, 60 МГц, 2 канала плюс ЦММ/внешн.вход
Fluke 190-062/S ScopeMeter, 60 МГц, 2 канала плюс ЦММ/внешн.вход, c SCC-290*
*SCC-290 Комплект ПО FlukeView + жёсткий футляр-кейс для переноски

Новые 2-х кан осциллографы серии 190 II призваны заместить выпускаемые в настоящее время скопметры Fluke 199C, Fluke 196C и Fluke 192C. Модели Fluke 215, Fluke 225 и Fluke 215/S планируются к снятию с производства в  2012 г., после того, как в новой серии будут реализованы функции  по контролю и анализу промышленных шин данных. Доступной для заказа останется только Fluke 225/S до тех пор, пока не будут израсходованы запасы комплектующих (ориентировочно до середины 2012 г.)

Новинки обеспечивает  беспрецедентную комбинацию высоких технических характеристик и надёжности для работы в жёстких полевых условиях. Многофункциональные и высокопроизводительные индустриальные осциллографы Fluke серии 190 II позволят заказчикам решать сложные проблемы на любом участке (рабочем месте), что является значимым фактором для специфических условий производственной деятельности.

Новая высота.

Новые скопметры  Fluke серии 190 II – это первые портативные осциллографы в отрасли, имеющие увеличенный рейтинг в соответствии с требованиями стандарта МЭК 61010 (до уровня  1000 В кат III / 600 В кат IV) и предназначенные для обеспечения безопасного использования на промышленном оборудовании, которое постоянно подключено к электрораспределительной сети. Эти переносные приборы, работают от аккумуляторов, имеют герметичные корпуса, обеспечивающие защиту от пыли и брызг (рейтинг IP-51) для применения в тяжёлых промышленных условиях.

Новые функции помогут пользователям справляться с задачами поиска неисправностей в современных электронных системах и индустриальном оборудовании, а такие усовершенствования как длительное время работы аккумулятора и обмен данными через USB удовлетворят самого взыскательного потребителя, повысят удобство работы и общую производительность.

Отличия Fluke 190 серии II.

Появление новинок обусловлено рядом факторов и причин. Во-первых, существующие стационарные осциллографы не предназначены для полевых условий, и главное, - не имеют необходимого рейтинга безопасности для работы с электроустановками кат III или IV (600 В/ 1000 В). Это может привести к тому, что пользователь окажется в потенциально угрожаемых условиях с точки зрения опасности поражения электротоком. Обычно без применения дорогих дифференциальных щупов измерительные входы не могут быть безопасно и корректно подключены к точкам цепи (относительно земли). Во–вторых, стационарные осциллографы, применяемые в лабораториях не имеют исполнения IP-51 и не предназначены для суровых условий промышленной эксплуатации, в отличие от индустриального исполнения скопметров Fluke серии 190 II.

Ряд индустриальных портативных осциллографов от других производителей, имеет ряд ограничений, уступают Fluke серии 190 II в эксплуатационных характеристиках и функциональности. Так например, одни имеют меньший рейтинг электробезопасности (всего 1000 В кат II / 600 В кат III),  исполнение прибора по категории не допускающей применение в жёстких  промышленных условиях, они более «задумчивы» и медлительны (что обусловлено внутренним процессором и  операционной системой), обладают длительным временем начальной загрузки. Другие модели уступают новинкам Fluke в возможности захвата и анализа динамичных или сложных сигналов реального времени. Даже наличие у конкурентов модного touchscreen экрана из достоинства прибора превращается в недостаток условиях цеха в, т.к. с сенсорным экраном тяжело работать в защитных перчатках.

Основные параметры  и ключевые преимущества.

  • Полоса пропускания 60 МГц, 100 МГц или 200 МГц, с частотой дискретизации в реальном времени до 2,5 Гвыб. (разрешающая способность 400 пикосекунд)
  • Встроенный TRMS-мультиметр с разрядностью индикатора 5000 единиц
  • TrendPlot™ и ScopeRecord™ для регистрации или построения формы сигналов и измерения параметров на длительных интервалах времени
  • Воспроизведение 100 последних экранов (обратная прокрутка во времени для наблюдения  аномалий и предыстории сигнала)
  • Connect-and-View™ для простого запуска и отображения самых сложных сигналов
  • Разработаны и изготовлены для обеспечения высокой надёжности и устойчивости к негативному влиянию окружающей среды (соответствие IP-51 по защите от пыли и брызг, вибрация 3g и ударные нагрузки до 30g).

Улучшения по просьбам пользователей (в порядке обратной связи).

  • Литий-ионные аккумуляторы большой ёмкости обеспечивают работу до 7 часов
  • Крышка батарей позволяет быструю замену батарей для продления работы
  • Два электрически изолированных порта USB ports: mini USB-A для подключения к компьютеру и порт USB для подключения внешних устройств памяти
  • Вставка для блокировки прибора с помощью стандартных замков Kensington® для ПК.
  • Резьбовая вставка (использование стандартных штативов для крепления.

Стандартный комплект поставки базовой модели серии Fluke-190 II.

  • BC190 адаптер питания
  • BP290 блок литий-ионных аккумуляторов
  • VPS410-R щуп красный
  • VPS410-B щуп синий
  • USB кабель A – B (мини)
  • Ремень плечевой для подвешивания и переноски
  • Наручный ремешок, закреплённый на приборе (пользователь может выбрать для использования левой или правой рукой)
  • Руководство пользователя на компакт-диске с демо-версией ПО FlukeView ScopeMeter
  • Свидетельство о калибровке (лист верификации)

Опциональные принадлежности.

Модель

Описание

SW90W

Регистрационный код FlukeView® ScopeMeter® ПО для Windows

C290

Жёсткий футляр для переноски

SCC290

Комплект ПО FlukeView и жёсткий футляр-кейс для переноски

BC190

Зарядное устройство/адаптер питания для приборов серии Fluke 190 Series II

BP290

Блок литиевых аккумуляторов 2400 мАч для Fluke 190 Series II

BP291

Блок литиевых аккумуляторов большой ёмкости для Fluke 190 Series II

HH290

Крючок для подвешивания

EBC290

Внешнее зарядное устройство для аккумуляторов

VPS420-R

Комплект ВВ щупов кат III 2000В (1000В относ. земли), ПП до 150 МГц, 100:1

AS400

Комплект дополнительных принадлежностей для щупов (насадки, наконечники)


Функциональные обязанности Отрасль Целевое применение

Профессиональные инженеры или электрики, осуществляющие

Обслуживание производства и электронных систем в полевых условиях

Эксплуатация промышленного производства, включая разработку, обслуживание и оборудование

Электронные промышленные системы и автоматизированные системы управления

Производители силовой электроники для оборудования и оборудования для массовой транспортировки

Обслуживание электроники в полевых условиях в авиакосмических систем, авионики и военного оборудования

Промышленное оборудование

Системы автоматизированного управления процессами и силовые электронные преобразователи с необходимостью диагностировать проблемы, связанные с аналоговыми или цифровыми сигналами в системе

Определение причин для уменьшения времени простоя и стоимости ремонта.

Вторичное применение для медицинских систем построения изображения, авионике, связи, а так же для военного оборудования

Особенности / Достоинства.

Функциональность

Измерительные приложения и назначение

2 независимых «плавающих»
входа до 1000 В

Проверка взаимоотношения временных, амплитудных характеристик или формы нескольких сигналов, особенно в трёхфазных системах питания или на входах, выходах и цепях обратной связи систем автоматизации и управления.

Высокая частота дискретизации
до 2,5 Гвыб./с

Регистрация подробной формы сигналов с разрешением до 400 пс позволяет выявлять такие явления, как всплески и наведённый шум

Регистрация 10000 точек на осциллограмму
(в режиме осциллографа)

Гибкие режимы сбора данных и большой объём памяти позволяют пользователям регистрировать записи с высоким разрешением на протяжение более длительных промежутков времени.

1000 В CAT III / 600 В CAT IV

Безопасность в условиях CAT III или CAT IV. Единственный осциллограф, который может безопасно производить измерение как на трёхфазных вводах, так и управляющих сигналов на уровне милливольт.

Разъём для замка Kensington®

Заблокируйте осциллограф, когда уходите

Не проницаем для пыли и брызг
в соответствии с рейтингом IP51

Чувствительный прибор сконструирован таким, чтобы выдерживать тяжёлые промышленные условия.

Запуск Connect-and-View™

Обеспечивает интеллектуальный автоматический запуск для быстрых, медленных и даже сложных сигналов, позволяя пользоваться осциллографом практически без использования рук.

Анализ частотного спектра
с помощью БПФ

Простой анализ частотного спектра сигналов и просмотр зависимости амплитуды сигнала на различных частотах

Автоматическая регистрация и ВОСПРОИЗВЕДЕНИЕ 100 экранов

Встроенный регистратор для «перемотки» и возврата во времени назад для просмотра неповторяющихся случайных событий до того, как они потеряются навсегда

Режим регистрации ScopeRecord™

Запись осциллограмм с высоким разрешением на протяжение длительных периодов времени для поиска аномалий формы сигнала.

Режим безбумажного регистратора TrendPlot™ с большим объёмом памяти

Автоматическая регистрация результатов измерения сигнала на протяжение дней, простой анализ дрейфа сигнала, флуктуаций и других аномалий.

Работа с использованием BP291

Время работы до 7 часов (от аккумулятора повыш. ёмкости), без потери времени в полевых условиях.

Крышка для простого доступа
к аккумулятору

Для быстрой замены аккумулятора в полевых условиях

Изолированный USB хост порт

Обеспечивает непосредственное сохранение данных на устройство памяти USB

Изолированный USB порт устройства

Обеспечивает простую передачу данных на компьютер

Компактный и лёгкий

Масса всего 2,2 кг, что позволяет его легко перенести и размесить на рабочем месте

Цифровой мультиметр с разрядностью 5000 единиц

Повышенная гибкость измерений, точность и простота,  переключитесь в любой момент в режим осциллографа для анализа формы сигнала

Указатель по замене моделей.

Новые Fluke 190 Series II Fluke 190 Series Fluke 90 Series
Fluke 190-062, 60 МГц 2 кан + цифр. мультиметр (DMM) 192, 192B&C 93, 95, 97
92, 96, 92B, 96B
Fluke 190-102, 100 МГц 2 кан + цифр. мультиметр (DMM)
FLUKE 190-104, 100 MHz 4 кан
196, 196B&C 99B, 105B
Fluke 190-202, 200 МГц 2 кан + цифр. мультиметр (DMM)
FLUKE 190-204, 200 МГц 4 кан
199, 199B&C
03.07.2011
Модели:  Fluke 190-062 | Fluke 190-102 | FLUKE 190-104 | FLUKE 190-202 | FLUKE 190-204
