Новые модели нагрузок электронных АКИП™: АКИП-1342, АКИП-1343

../../upload/old-site/photos/akip-1342.jpg

../../upload/old-site/photos/akip-1343.jpg

Все возрастающий интерес пользователей к мощным источниками питания постоянного тока (до 5 кВт) требует наличия образцовых средств для их поверки и технического обслуживания. В последние годы на рынке России  активно используются такие мощные источники питания АКИП серий АКИП-1133, АКИП-1134 и АКИП-1133, TDK Lambda серии Genesys, Agilent Technologies серий N5700 и N8700, имеющие напряжение на выходе источника питания до 600 В и ток в нагрузке до 1000 А. Очевидно, что тестирования подобных источников питания в режиме полной мощности, при измерениях  нестабильностей выходного напряжения или тока при полной мощности необходимы электронные нагрузки, способные обеспечить наброс нагрузки на источник питания при выходном напряжении до 600 В и токе до 1000 А. Существующие на рынке электронные нагрузки 5 кВт ранее не обеспечивали возможности тестирования при напряжении выше 500 В и токе более 240 А.

Теперь линейка программируемых электронных нагрузок АКИП™ пополнилась двумя новыми моделями с уникальными диапазонами:

  • АКИП-1342: до 60 В; до 1000 А;
  • АКИП-1343: до 600 В; до 40 А.

Данные нагрузки, не имеют аналогов в линейке средств поверочного оборудования, являются идеальным средством для тестирования мощных источников питания и преобразователей постоянного тока.

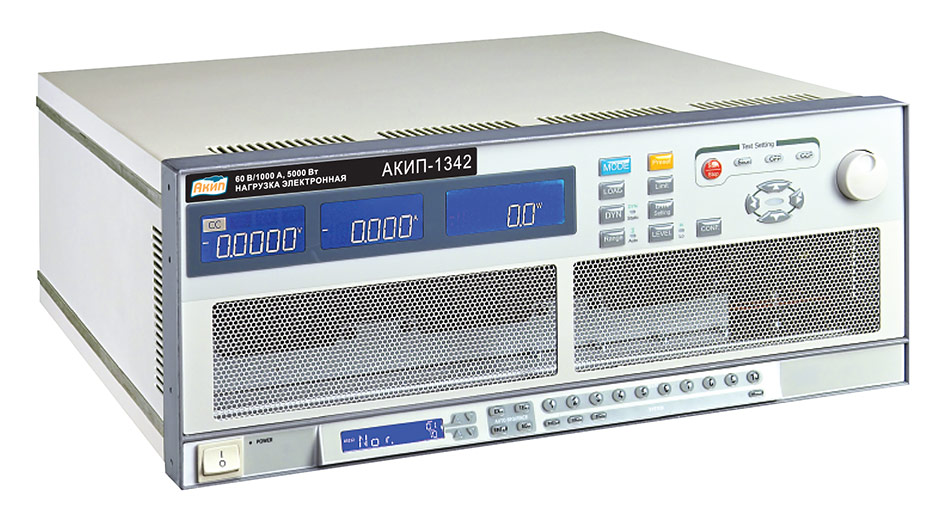

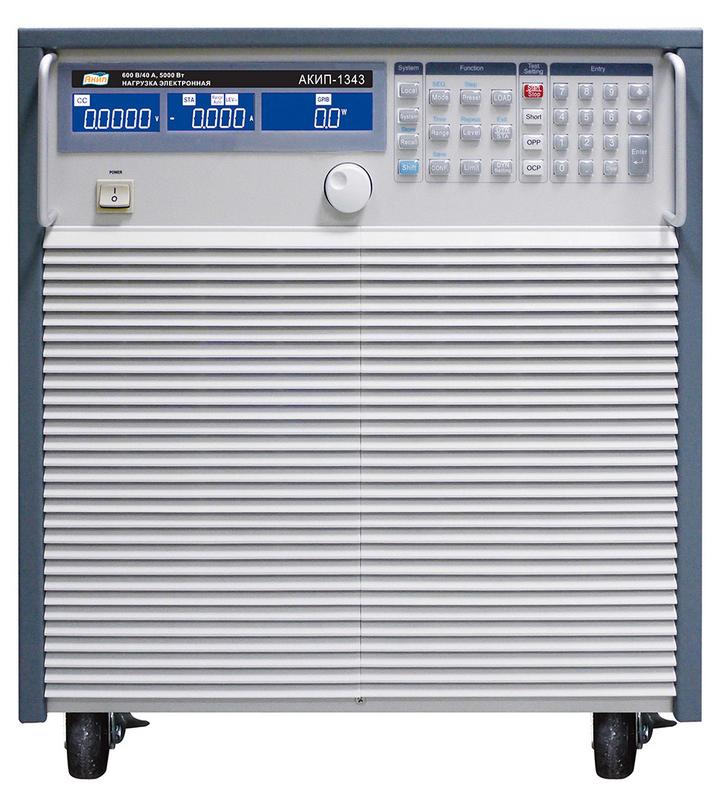

Нагрузка АКИП-1342 имеет моноблочное настольное исполнение (состоит из одного блока включающего органы управления и нагрузочные элементы). Модель АКИП-1343 состоит из основного управляющего блока и секций нагрузки, смонтированных в подкатном шкафу.

Нагрузки АКИП-1342 и АКИП-1343 обеспечивают 5 режимов работы:

  • режим постоянного тока (CC);
  • режим постоянного сопротивления (CR);
  • режим постоянного тока, статический режим (CC);
  • режим постоянной  мощности (CP);
  • динамический тест в режиме постоянного тока (DYNAMIC CC).

Новые электронные нагрузки АКИП-1342 и АКИП-1343 обладают высокими техническими характеристиками (широкий диапазон скорости нарастания от 50 мкс до 10 с,  высокое разрешение  установки параметров и точность их измерения), что позволяет выполнять поверку мощных (высоковольтных или многоамперных) источников до 5 кВт с использованием высокоэффективного скоростного моделирования реальных процессов.

С применением АКИП-1342 и АКИП-1343 доступно одним типом оборудования выполнить полный цикл тестирования таких серий современных источников питания, как АКИП-1133…-1135 (79 моделей), источников питания компании Agilent (N5700 и N8700), TDK-Lambda (серия GEN, GENH). Новинки позволят организовать адекватные измерительные схемы для метрологической аттестации источников питания других типов в указанном диапазоне мощности.

Технические возможности нагрузок характеризуются значением минимального входного напряжения при максимальном токе. Так для модели АКИП-1342 этот порог составляет 0,1 В (при Iн=100 А) и 0,7 В (при Iн=1000 А).  Для АКИП-1342 минимальное напряжения начала тестирования Uвх составляет 5 В (при 40 А). Точностные характеристики встроенного вольтметра и амперметра нагрузок характеризуются значением погрешности измерения в основном диапазоне для  напряжения и тока (±0,025%*Uизм и ±0,1%*Iизм. соответственно).

Особенности новинок: большой ЖК-индикатор (5 разрядов) для одновременного отображения тока, напряжения, мощности (V/ A/ W). Дискретная установка входных параметров нагрузки осуществляется непосредственным набором значения на клавиатуре управляющего блока или в пошаговом режиме перестройки. Нагрузки имеют возможность подключения к объекту тестирования по 4-х проводной схеме. Надежная работа нагрузки обеспечивается наличием требуемых режимов безопасности: защита от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP). Внутренняя память 150 ячеек (профили состояний) для формирования последовательности шагов  тестирования.

Диапазоны переключения нагрузки для динамического теста в режиме постоянного тока (DYNAMIC CC) составляют: 50 мкс - 9,999 мс/ 99,99 мс/999,9 мс/9999 мс. Дискретность  установки времени периода 0,001мс / 0,01 мс / 0,1 мс / 1 мс.

Нагрузки поддерживают возможность установки одного и 4-х опциональных  интерфейсов RS-232, USB, GPIB, LAN (1 слот для установки – на выбор). Это обеспечивает гибкие возможности по интеграции нагрузок в измерительные системы с применением требуемого стыка ввода/вывода информации при дистанционном управлении или программировании. Потребляемая мощность каждой из моделей нагрузок  600 Вт. Масса: 55 кг – АКИП-1342, 70 кг – АКИП-1343.

04.04.2012
