Новые источники питания постоянного тока большой мощности (до 1200 В, 240 A)

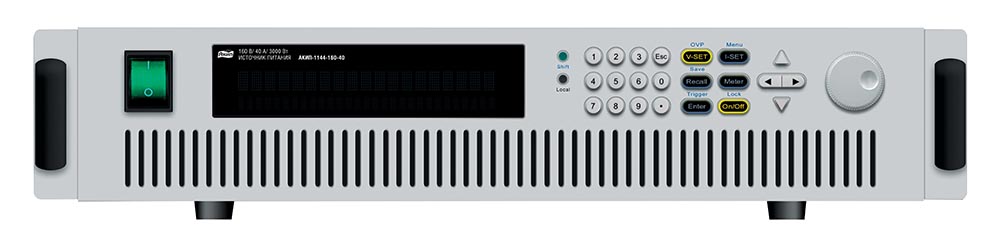

../../upload/old-site/photos/akip-1144-160-40.jpg

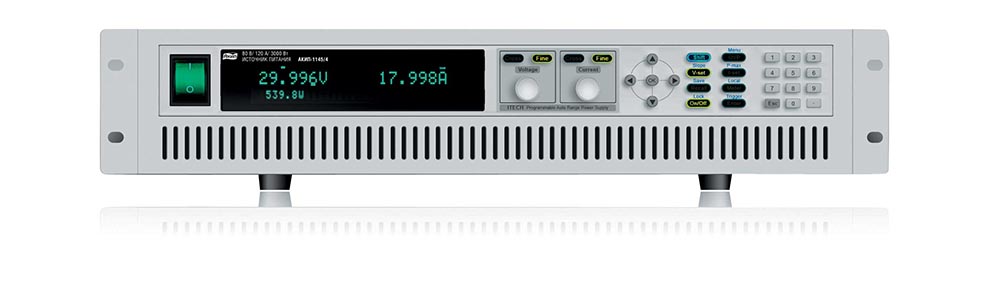

../../upload/old-site/photos/akip-1145-4.jpg

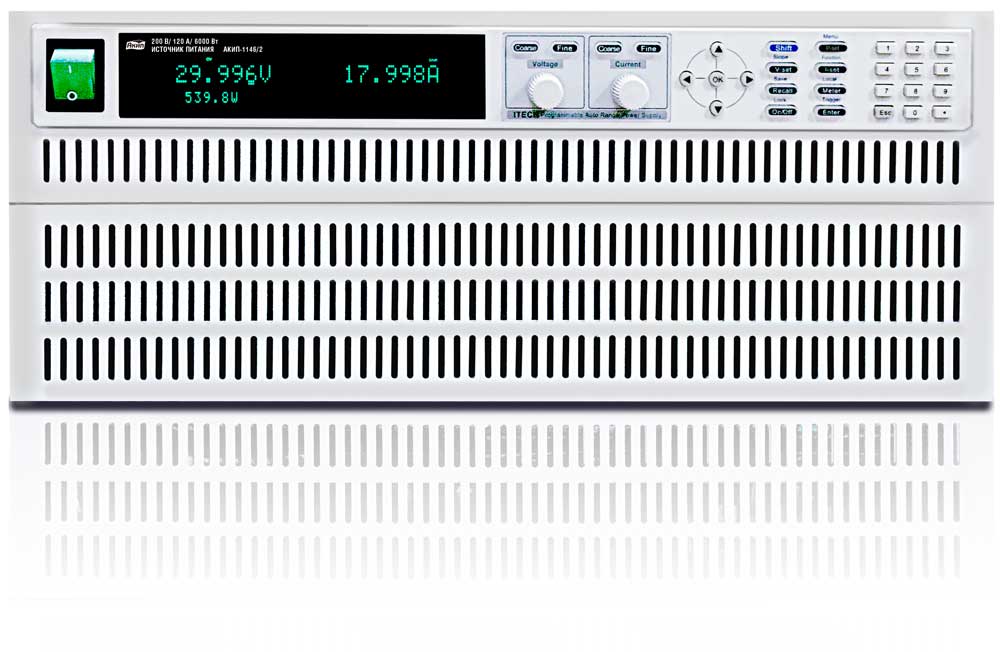

../../upload/old-site/photos/akip-1146-2.jpg

Представляем новую линейку мощных импульсных источников питания постоянного тока под торговой маркой АКИП™ (Pвых от 800 до 6000 Вт) с номиналами выходного напряжения до 80…1200 В и диапазоном значений выходного тока 5…240 А. Новая линейка состоит из 14 одноканальных моделей, которые по мощностным и массогабаритным параметрам сгруппированы в 3 серии: АКИП-1144, АКИП-1145, АКИП-1146.

Максимальное разрешение регулировки и индикации: 100 мВ/10 мА (для АКИП-1144), 1 мВ/1 мА (АКИП-1145) и 2 мВ/6 мА для моделей серии АКИП-1146. Внутренняя память 100 ячеек. Все источники имеют форм-фактор, позволяющий встраивать их в 19" стойку. Максимальный набор встроенных интерфейсов аналогового управления и программирования: GPIB, USB TMC и LAN, RS-232, RS-485 (в стандартной комплектации) имеют две старшие серии (АКИП-1145 и АКИП-1146).

Мультидиапазонность источников питания реализована в виде вольтамперной характеристики (ВАХ) с заданной областью выходной мощности (макс до 6000 Вт). Такая ВАХ имеет увеличенную рабочую область для формирования большего перечня номиналов выходного напряжения или тока (по сравнению с прямоугольной формой).

Диапазоны установки выходных параметров и максимальные значения U/I каждой из моделей приведены в таблице.

МОДЕЛЬ U ВЫХ I ВЫХ P ВЫХ
АКИП-1144-160-40 0 B – 160 B 0 A – 40 A 3000 Вт
АКИП-1144-300-20 0 B – 300 B 0 A – 20 A 3000 Вт
АКИП-1144-600-10 0 B – 600 B 0 A – 10 A 3000 Вт
АКИП-1144-1200-5 0 B – 1200 B 0 A – 5 A 3000 Вт
АКИП-1145 0 B – 80 B 0 A – 60 A 800 Вт
АКИП-1145/1 0 B – 80 B 0 A – 60 A 1200 Вт
АКИП-1145/1A 0 B – 80 B 0 A – 60 A 1200 Вт
АКИП-1145/2 0 B – 80 B 0 A – 120 A 1600 Вт
АКИП-1145/3 0 B – 150 B 0 A – 30 A 1200 Вт
АКИП-1145/3A 0 B – 150 B 0 A – 30 A 1200 Вт
АКИП-1145/4 0 B – 80 B 0 A – 120 A 3000 Вт
АКИП-1146 0 B – 160 B 0 A – 120 A 3000 Вт
АКИП-1146/1 0 B – 80 B 0 A – 240 A 6000 Вт
АКИП-1146/2 0 B – 160 B 0 A – 120 A 6000 Вт

Все серии имеют типовой набор схем и функций защиты: режим стабилизации тока (СС) и напряжения (CV), защиту от перенапряжения, перегрузки по току и от перегрева. Помимо основного выхода имеются гнезда Sense (+/-) для 4-х проводного подключения удаленной нагрузки (вынос точки обратной связи), функция таймера (0,1…99.999,9 с). Управление осуществляется органами управления на передней панели, с помощью внешнего сигнала аналогового управления (разъем I/O на задней панели) или по одной из интерфейсных шин, по которым передаются запускающие сигналы и команды ДУ от внешнего ПК.

Особенности новых импульсных источников: поддержка опции встраиваемых стандартов для тестирования автомобильной проводки (DIN40839, ISO16750-2), возможность создания и воспроизведения выходных тестовых последовательностей без использования ПК (АКИП-1145/1A, АКИП-1145/3A).

Наиболее интересна модель АКИП-1144-1200-5 с выходным напряжением 1200 В (!) и максимальным током до 5 А (). Такое непревзойденное сочетание максимального выходного напряжения и тока в нагрузке делает этот источник практически ни имеющим аналогов в данном сегменте рынка СИ.

Ещё одна особенность источников новых серий заключается в том, что, имея стоечный конструктив и приспособления для крепления в 19“шкафах, все источники имеют на нижней поверхности ножки-упоры, которые позволяют использовать их в качестве настольных и лабораторных СИ.

Внутренняя память поддерживает энергонезависимое хранение и воспроизведение до 100 предварительно установленных оператором значений выходных параметров (профилей) в ячейках памяти – всего 10 групп с номерами от 0 до 9 в каждой. Источники питания обеспечивают возможность параллельного и последовательного соединения для увеличения выходной мощности. Новинки имеют интеллектуальное управление системой охлаждения и режим энергосбережения. Применен матричный вакуумно-флуоресцентный индикатор (VFD).

03.08.2015
Модели:  АКИП-1144-160-40 | АКИП-1144-300-20 | АКИП-1144-600-10 | АКИП-1144-1200-5 | АКИП-1145/1А | АКИП-1145/3А
