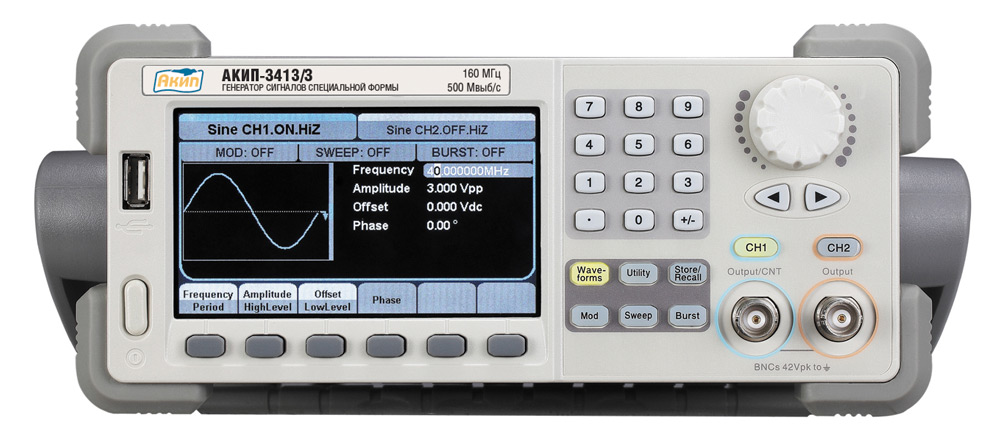

Новые генераторы специальной и произвольной формы АКИП-3413
Линейка генераторов торговой марки АКИП пополнилась новой серией бюджетных высокочастотных генераторов специальной и произвольной формы (СПФ) АКИП-3413. В серию АКИП-3413 входит три модели генераторов с максимальной выходной частотой от 80 до 160 МГц (в зависимости от конкретной модели). Серия генераторов АКИП-3413 дополняет, ставшую популярной серию АКИП-3409 и является ее модернизированным продолжением.
Особенностью данной серии является наличие в генераторах АКИП-3413 двух полностью независимых выходных каналов, что обеспечивает возможность генерации совершено произвольных сигналов (по частоте, амплитуде и форме). Генераторы имеют переключаемое выходное сопротивление 1 МОм / 50 Ом для обеспечения возможности подключения к различным трактам. Новинки используют технологию прямого цифрового синтеза (DDS), которая позволяет формировать точные, стабильные и неискаженные по форме сигналы для широкого круга измерительных приложений.
Генераторы имеют удобное меню и конфигурацию органов управления, большой цветной дисплей. В базовой версии генераторы АКИП-3413 оснащены интерфейсом USB для удаленного управления приборами при помощи SCPI-команд. Опционально модели могут быть дополнены интерфейсами LAN, GPIB.
| Таблица: базовые параметры генераторов серии АКИП-3413 | ||
| Модель | Диапазон частот | Выходной уровень/выходное сопротивление (50 Ом) |
| АКИП-3413/1 | 1 мкГц – 80 МГц | 1 мВ ~ 10 Впик (≤40 МГц) 1 мВ ~ 5 Впик (40 МГц ~ 100 МГц) 1 мВ ~ 2,5 Впик (100 МГц ~ 130 МГц) 1 мВ ~ 1,5 Впик (130 МГц ~ 160 МГц) |
| АКИП-3413/2 | 1 мкГц – 120 МГц | |
| АКИП-3413/3 | 1 мкГц – 160 МГц | |
Основные возможности и функциональность:
- Частота дискретизации 500 MГц, ЦАП 14 бит, длина памяти для формирования сигнала произвольной формы 512 кБ
- Погрешность опорного генератора: ±2×10-6; опция 100 (термостатированный ОГ ±2×10-7 в год)
- Число выходных каналов: 2 (независимых во всех моделях)
- Стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный/пилообразный, импульс, шум
- Технология “EasyPulse”: формирование импульсов с низким уровнем джиттера, длительностью от 12 нс, фронт/срез 6 нс, разрешение при установке параметров 100 пс
- Широкий перечень встроенных форм сигналов произвольной формы (36 форм)
- Виды модуляции: АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн и ШИМ
- Режим линейного и логарифмического свипирования (ГКЧ) и формирования пакетов радиоимпульсов (Burst )
- Встроенный частотомер: 100 мГц ~ 200 МГц
- Большой цветной графический дисплей для отображения выходных форм сигнала (диагональ 11 см, разрешение 480х272 точек)
- Графический редактор для формирования сигналов СПФ (программа EasyWave с помощью ПК)
Новинки имеют обширные возможности синхронизации для режимов модуляции, запуска и тактирования: вход/выход внешней модулирующей частоты (Ext), вход/выход синхрозапуска (Trig), выход синхроимпульса (SYNC), вход/выход внешнего опорного генератора (Ref), однократный ручной или автоматический запуск.
Высокая производительность генераторов, низкий уровень джиттера и минимальные гармонические искажения выходного сигнала в сочетании с малым временным сдвигом между каналами позволяет формировать прецизионные сигналы. Высокие технические характеристики и доступная цена обеспечивают генераторам лидерство в своем классе. Широкие функциональные возможности генераторов АКИП-3413 позволяют использовать их в самых разнообразных сферах, от области науки и лабораторных исследований до сферы промышленного производства и ремонта РЭА.
18.03.2013
