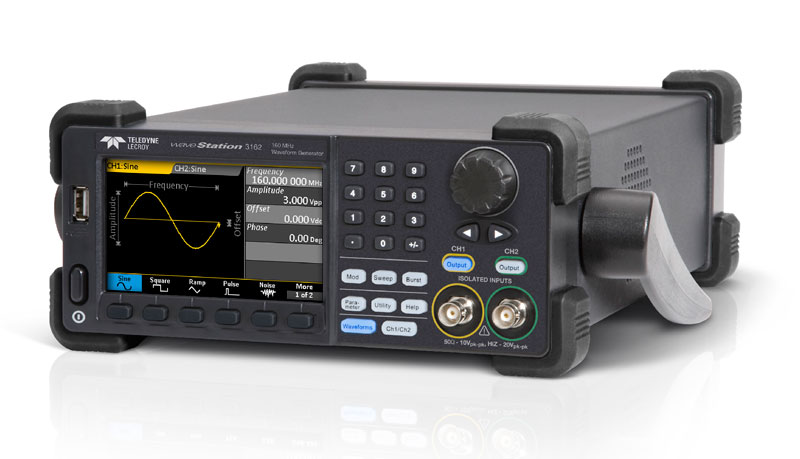

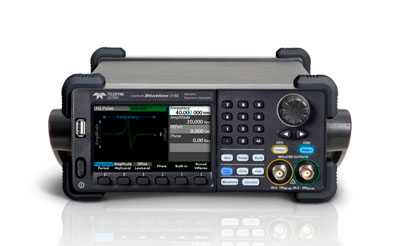

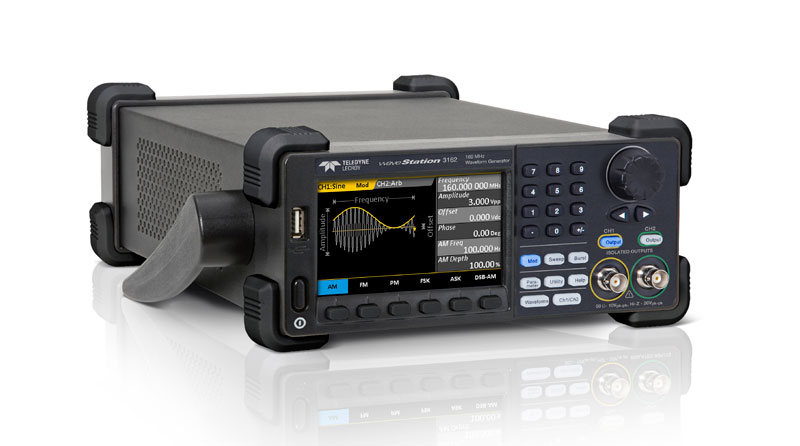

Новые генераторы произвольной формы WaveStation 3000-серии от компании Teledyne LeCroy
Компания Teledyne LeCroy выпуском новой серии
В серии представлены три модели генераторов с максимальной выходной частотой 80 МГц, 120 МГц и 160 МГц. Генераторы WaveStation от LeCroy обеспечивают выдачу 5 форм стандартных функциональных сигналов, а также воспроизведение более 40 встроенных в меню готовых сигналов произвольной формы.
Основные характеристики
- Число выходных каналов: 2 (независимые),
- Частота дискретизации 500 MГц,
- Разрядность ЦАП 14 бит,
- Длина памяти для формирования сигнала (1к/ 2к): 16 кБ/ 512 кБ,
- Стандартные формы сигнала: синус, прямоугольный, треугольный, импульс, шум,
- Широкий перечень встроенных сигналов произвольной формы (более 40 типов),
- Виды модуляции: АМ, ФМ, ЧМ, ЧМн, ФМн, АМн, ШИМ,
- Режим свипирования (ГКЧ лин./ лог.), формирования пакетов радиоимпульсов (Burst),
- Цветной графический дисплей для отображения выходного сигнала (диагональ 11 см, разрешение 320х240 точек),
- Интерфейс USB, GPIB (поддержка драйверов LabView),
- Графический редактор для формирования сигналов СПФ (программа WS PC software).
Новинки используют технологию прямого цифрового синтеза (DDS), которая позволяет формировать точные, стабильные и неискаженные по форме сигналы для широкого круга измерительных приложений и инженерного дизайна. Генераторы оснащены информативным цветным графическим TFT ЖК-дисплеем и имеют удобный пользовательский интерфейс.
Особенностью серии
При формировании и редактировании формы выходного сигнала пользователю доступны:
- Цифровая фильтрация (для генерации прецизионных, ультра точных и неискаженных сигналов)
- Математические операторы обработки кривых
- Пошаговый редактор эпюр (меню «poin-by-point»)
- Готовые шаблоны для конструирования произвольного сигнала
С помощью интерфейса USB пользователь может сохранить сигнал, захваченный осциллографом WaveAce, и перенести его с помощью ПО в генератор для воспроизведения на функциональном выходе (transfer waveforms).
Производительность генераторов и высокие технические характеристики, низкий уровень джиттера и минимальные гармонические искажения выходного сигнала в сочетании с малым временным сдвигом между каналами позволяет формировать высокоточные сигналы. Высокие технические характеристики, функциональность и конкурентная цена в своем классе, обеспечивают генераторам WaveStation привлекательность для инженеров и разработчиков РЭА.

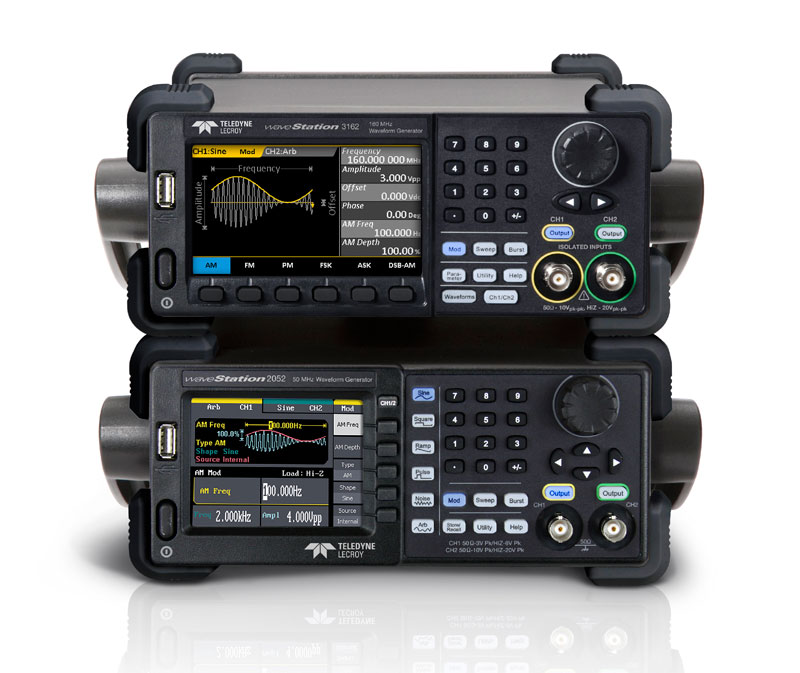

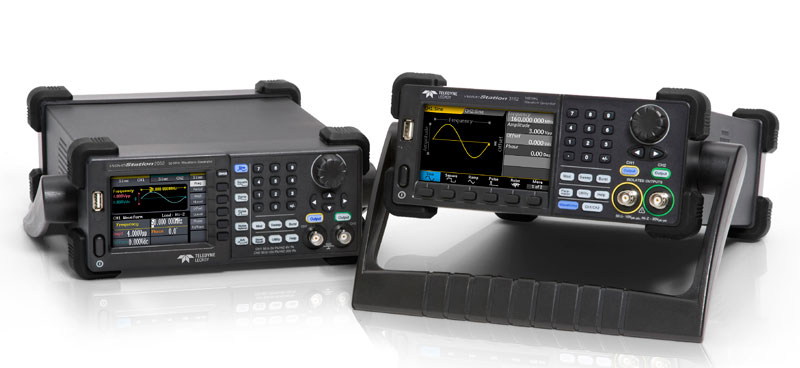

| Таблица №1. Сравнение генераторов WaveStation (2000 и 3000 серии) | ||||||
| Модель | WaveStation 2012 | WaveStation 2022 | WaveStation 2052 | WaveStation 3082 | WaveStation 3122 | WaveStation 3162 |
| Число каналов | 2 (независимые) | |||||
| Макс. частота | 10 МГц | 25 МГц | 50 МГц | 80 МГц | 120 МГц | 160 МГц |
| Разрешение | 1 мкГц | |||||
| Выходной уровень (на 50 Ом) | Канал 1: 2 мВ - 3Впик-пик Канал 2: 2 мВ - 10Впик-пик (≤10 МГц); 2 мВ - 5Впик-пик (>10 МГц) | 1 мВ - 10Впик-пик (≤40 МГц) 1 мВ - 5Впик-пик (40 МГц - 100 МГц) 1 мВ - 1,5Впик-пик (100 МГц - 160 МГц) | ||||
| Скорость выборки ЦАП | 125 Мвыб/с | 500 Мвыб/с | ||||
| Память (на 1/ 2 кан) | 16 кБ | 16 кБ/ 512 кБ | ||||
| Разрядность ЦАП | 14 бит | |||||
| Интерфейс | USB Host & Device (опция - GPIB) | GPIB, USB (Host & Device) | ||||
| Дисплей | Цв. графический (9 см) | Цв. графический (11 см) | ||||
* Примеч.: Канал 1: 2 мВ…10 Впик (50 Ом); 4 мВ… 20 Впик (1 МОм). Канал 2: 2 мВ… 3 Впик (50 Ом); 4 мВ… 6 Впик (1 МОм)
| Таблица №2. Сравнение генераторов WaveStation 3000 и ArbStudio | ||||
| Модель | WaveStation 3122 | WaveStation 3162 | ArbStudio 1102 | ArbStudio 1102D |
| Число каналов | 2 (независимые) | |||
| Макс. частота | 120 МГц | 160 МГц | 125 МГц | 125 МГц |
| Макс. разрешение | 1 мкГц | |||
| Выходной уровень (на 50 Ом) | 10 мВ … 20 Впик | |||
| Скорость выборки ЦАП | 500 Мвыб/с | 1 Гвыб/с | ||
| Память (на 1/ 2 кан) | 16 кБ/ 512 кБ | 2 МБ | ||
| Разрядность ЦАП | 14 бит | 16 бит | ||
| Генератор кодовых последовательностей | - | - | - | 36 кан |
| Технология | DDS | DDS | True Arb, DDS | True Arb, DDS |
| Режим сегментирования (Sequencing) | - | - | да | да |
| Изменяемая тактовая частота (clock) | - | - | да | да |
| Интерфейс | GPIB, USB (Host & Device) | USB (Host & Device) | ||
| Дисплей | Цв. графический (11 см) | Нет (на внешнем ПК) | ||
29.11.2013
