Новые 2-х канальные прецизионные программируемые источники питания постоянного тока PPH-71506D и PPH-71510D

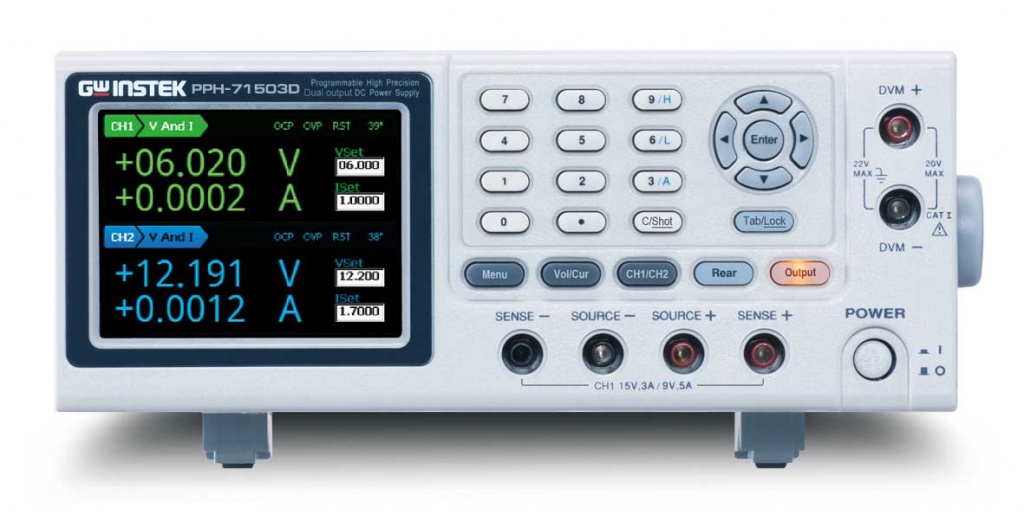

PPH-71503D
PPH-71503D

Представляем два новых прецизионных импульсных высокоскоростных программируемых источника питания постоянного тока PPH-71506D и PPH-71510D от компании GW Instek (Тайвань, КНР). В дополнение к ранее выпущенным источникам PPH-серии анонсирован выпуск обновленных моделей специализированного источника постоянного тока для систем мобильной связи, имеющих ряд особенностей и преимуществ, что делает их наиболее оптимальным решением для тестирования средств беспроводной коммуникации и устройств связи с батарейным питанием.

Новинки представляют собой 2-х канальные программируемые источники питания, которые обеспечивают высокостабильное электропитание в двойном диапазоне «Напряжение/ Ток» с общей выходной мощностью 45 Вт. Номиналы рабочих диапазонов основного канала (Кан 1): 0…15 В при максимальном токе до 3 A или напряжение от 0 до 9 В с током нагрузки до 5 A. Выходное напряжение Кан 1 может быть выдано как на гнезда передней панели, так и на терминалы тыльной панели источника.

Особенность PPH-71510D заключается в том, что он имеет возможность на гнездах задней панели выдать увеличенный ток до 10 А (!) в диапазоне выходного напряжения 0…4,5 В. Второй независимый канал (Кан 2) обеспечивает выдачу Uвых 0…12 В и ток до 3А при выходной мощности 36Вт (ранее в модели PPH-71503D макс. был до 1,5 А/ Pвых =18 Вт). Сводная таблица основных параметров моделей линейки PPH представлена в таблице 1.

Таблица 1

Параметры \ модель

PPH-71503

PPH-71503D

PPH-71506D

PPH-71510D

Число каналов

1

2

2

2

2-х диапазонный выход

Кан1

0 …15В/ 0… 3A

или 0…9В/ 0…5A

0 …15В/ 0… 3A

или 0…9В/ 0…5A

0 …15В/ 0… 3A

или 0…9В/ 0…5A

0 …15В/ 0… 3A

или 0…9В/ 0…5A

гнезда Rear: 0~10 A/ 0~ 4,5В

Кан2

-

0 …12В/ 0… 1,5A

0 …12В/ 0… 3A

0 …12В/ 0… 3A

Дисплей

Графический, TFT (диаг. 9 см)

Графический, TFT (диаг. 9 см)

Графический, TFT (диаг. 9 см)

Графический, TFT

(диаг. 9 см)

Разрядность

5 разрядов

5 разрядов

5 разрядов

5 разрядов

Диапазон измерения тока

5А/ 5мА

5А/ 500 мА/ 5мА

(Кан1)

5А/ 500 мА/ 5мА

(Кан1)

10А/ 500 мА/ 5мА

(Кан1)

Режимы стабилизации

CТ/ СН (CC/CV)

да

да

да

да

Наличие двух функциональных выходов (Кан 1/ Кан 2) позволяет тестировать батарею сотового телефона и зарядное устройство одним прибором, в качестве которого выступает PPH-71506D /-71510D. Быстрый отклик на изменение напряжения гарантирует максимальную производительность испытательной системы за счет минимизации отключения тестируемого устройства из-за значительного спада напряжения. Встроенная система измерений позволяет с высокой точностью измерять ток нагрузки батареи при работе тестируемого устройства в различных режимах. Функция измерения импульсного тока в динамическом режиме (глубина памяти буфера 64К) позволит разработчикам мобильных устройств организовать постоянный мониторинг потребляемой мощности, другими словами оценивать РЭА и её функциональные блоки раздельно в каждом из режимов активности соединения: прием, приемо-передача или только передача сигнала в эфир.

Источник обладает высокой скоростью отклика на функциональном выходе (время переходных процессов Tуст ≤ 40 мкс), высоким разрешением регулировки параметров 1 мВ/0,1 мкА (диапазон «5 мА»), имеет возможность измерения коротких импульсов тока (длительностью от 33 мкс), возникающих при питании нагрузки.

Высокие технические характеристики и измерительные решения увеличивают удобство пользования и эксплуатационную привлекательность новинок. Источники PPH-71506D и PPH-71510D могут быть легко интегрированы в автоматизированные измерительные комплексы и позволяют заменить в качестве аналога модели Keithley 2306, KEYSIGHT 66319B/D (набор SCPI команд аналогичен).

28.11.2018
Модели:  PPH-71506D | PPH-71503 | PPH-71503D | PPH-71510D
