Новая серия стробоскопических USB-осциллографов АКИП-4132 с полосой пропускания до 25 ГГц
Модельный ряд серии АКИП-4132 насчитывает 9 моделей, семь моделей 2-канальные и две модели 4-канальные, так же модели разделены на три группы по полосе пропускания: 15 ГГц, 20 ГГц, 25 ГГц. В таблице 1 представлена краткая сводка по различиям модельного ряда. Новая серия стробоскопических осциллографов полностью заменяет снятую с производства серию АКИП-4112.
В новой серии использована технология непрерывного последовательного сегментированного захвата данных в увеличенной полосе пропускания (ПП), что обеспечивается высокой скоростью выборки (частотой дискретизации). Ширина полосы пропускания до 25 ГГц позволяет измерять переходные процессы и сигналы с длительностью нарастания фронта от 14,0 пс. Частота стробирования 1 МГц определяет скорость выборки для построения осциллограмм, глазковых диаграмм и гистограмм с использованием режим накопления отсчетов.
Стробоскопические USB-осциллографы серии АКИП-4132 предназначены для выполнения предварительных тестов на соответствие (Qualify), для поиска ошибок, проектирования и отладки высокоскоростных и широкополосных устройств, для тестирования протоколов 10 Gb Ethernet, SONET/ SDH, STM64 FEC1071, 10x интерфейсов Fibre Channel, InfiniBand и PCI Express.
USB-осциллографы серии АКИП-4132 имеют встроенный генератор сигналов с минимальным интервалом между битами 4 нс при формировании сигналов псевдослучайной двоичной последовательности (ПСП/PRBS). В режиме формирования импульса обеспечивается минимальный период сигнала от 8 нс.

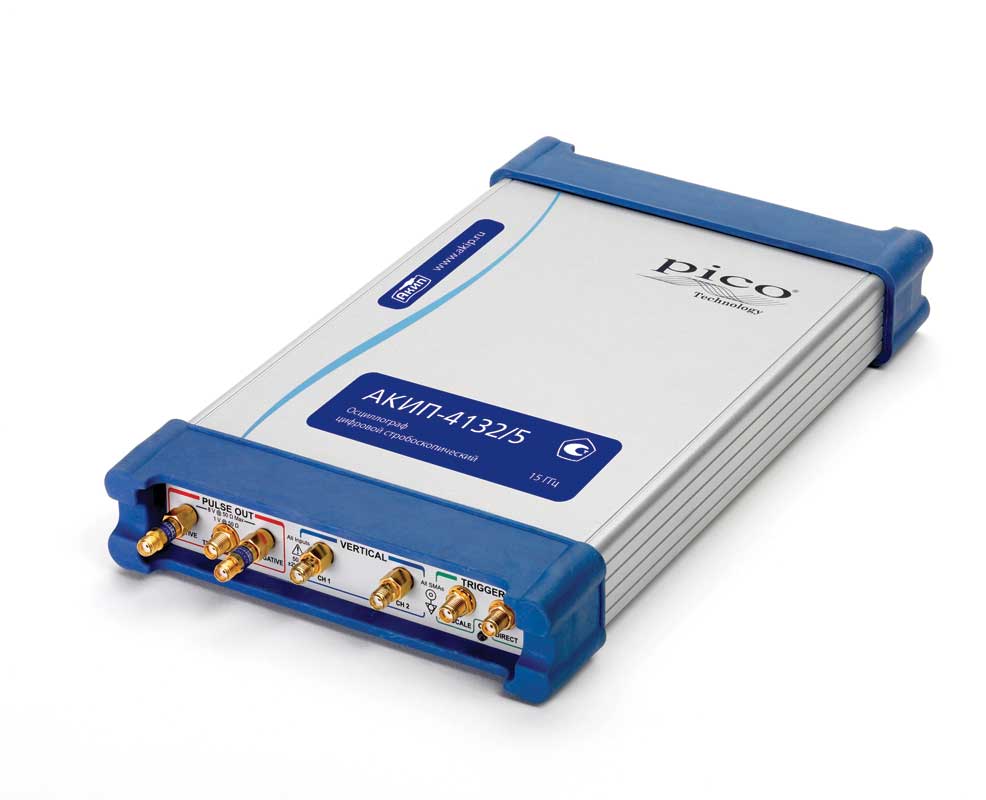

Модели АКИП-4132/5, АКИП-4132/6 имеют встроенный генератор импульсов с фронтом 60 пс. В модели АКИП-4132/6 встроен 2-канальный генератор импульсов, что позволяет формировать дифференциальные импульсные сигналы с высокой скоростью нарастания. Для остальных моделей серии имеется возможность совместной работы с генераторами импульсов серии АКИП-3308.
Комбинация осциллографа и генератора импульсов позволяет использовать стробоскопические осциллографы серии АКИП-4132 для выполнения измерений быстрых фронтов в широком диапазоне частот. Основные сферы применения, рефлектометрия во временной области, тестирование полупроводников, гигабитные сети передачи данных и радиолокационные системы.
Основные технические характеристики:
- Число каналов: 2 или 4.
- Полоса пропускания 15 ГГЦ/ 20 ГГц/ 25 ГГц, время нарастания от 14,0 пс.
- Разрешение АЦП 16 бит, уровень собственных шумов < 2,0 мВскз;
- Внешняя синхронизация: прямой вход до 2,5 ГГц, до 15 ГГц с делителем частоты.
- Максимальная частота стробирования 1 МГц, максимальный объем памяти до 32 кБ на канал.
- Встроенный генератор сигналов: импульс, ПСП (NRZ, RZ), частота тактирования 500 МГц, выход синхросигнала.
- Вход внешней синхронизации с восстановлением тактовой частоты до 11,3 Гб/с (АКИП-4132/3, АКИП-4132/4, АКИП-4132/7).
- Широкий перечень автоматических измерений, включая измерение параметров «глазковых» диаграмм (NRZ и RZ, джиттер и др.).
- Математические функции, включая быстрое преобразование Фурье в 2-х каналах.
- Построение глазковых диаграмм, гистограмм, автоматизированный тест сигнала по «маске» (167 предустановленных шаблонов).
- Программное обеспечение PicoSample 3 с поддержкой ОС: Windows XP (SP2) / Vista / 7 / 8/ 10 (32/64 бит).

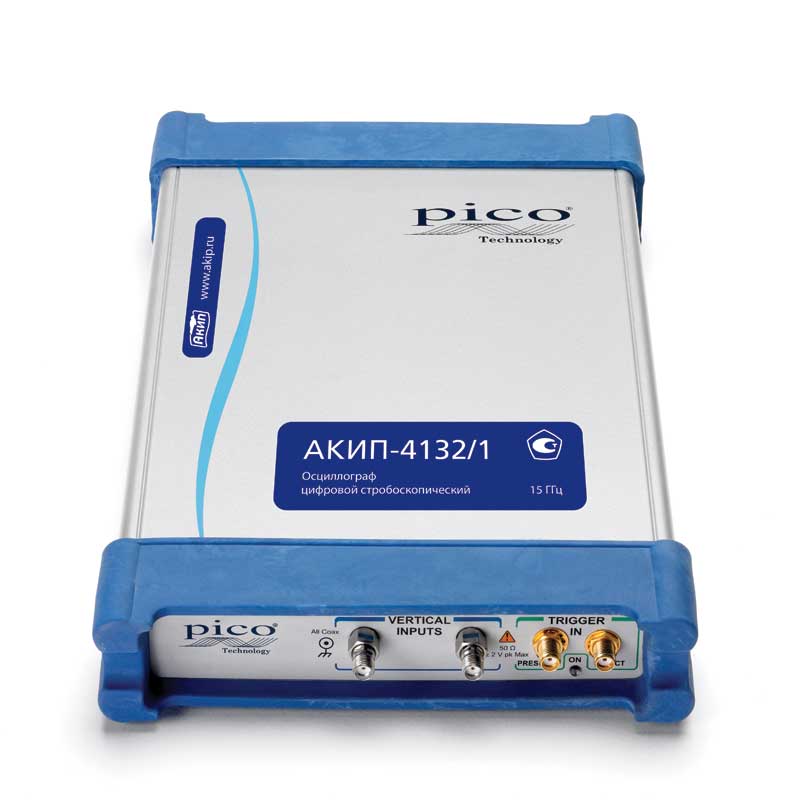

АКИП-4132/1 | АКИП-4132/2 | АКИП-4132/3 | АКИП-4132/4 | АКИП-4132/5 | |
ПП 15 ГГц | • | • | • | ||
ПП 20 ГГц | |||||
ПП 25 ГГц | • | • | |||
2 канала | • | • | • | • | • |
4 канала | |||||
Восстановление тактовой частоты (11,3 Гб/с) |
• | • | |||
Оптический вход (9,5 ГГц) | |||||
Генератор импульсов (60 пс) TDR/TDT | • | ||||
Заменяемые модели | АКИП-4112 | АКИП-4112/2, АКИП-4112/8 | АКИП-4112/1 | АКИП-4112/3 |
АКИП-4132/6 | АКИП-4132/7 | АКИП-4132/8 | АКИП-4132/9 | |
ПП 15 ГГц | ||||
ПП 20 ГГц | • | • | • | |
ПП 25 ГГц | • | |||
2 канала | • | • | ||

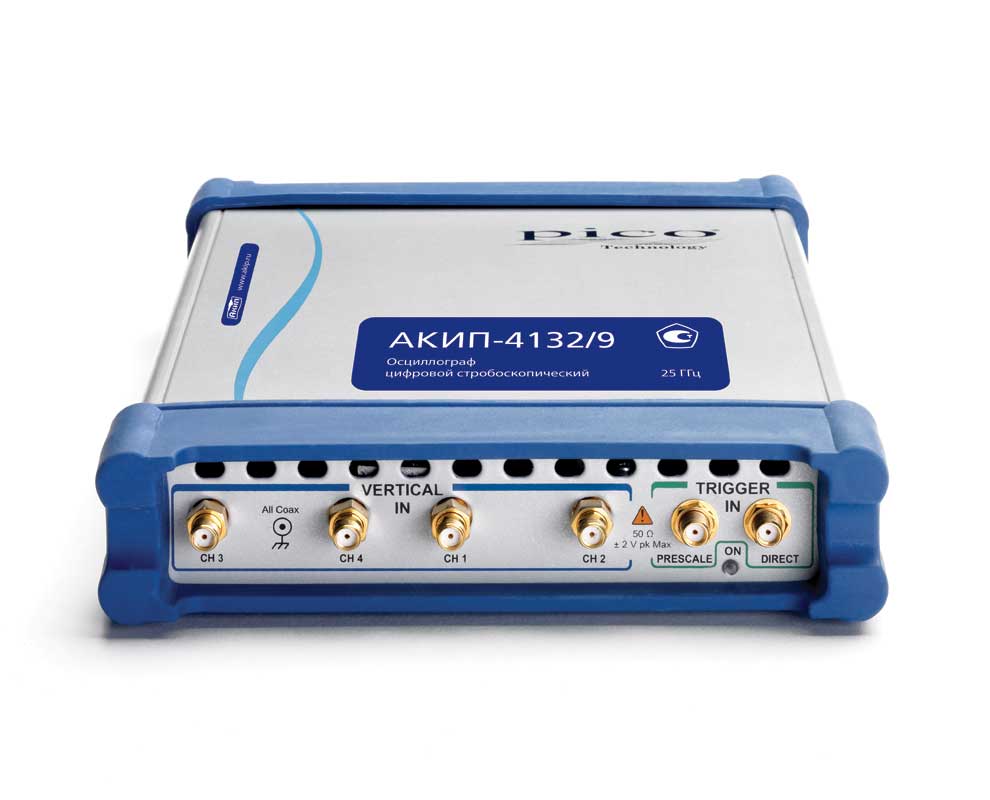

4 канала | • | • | ||
Восстановление тактовой частоты (11,3 Гб/с) |
• | |||
Оптический вход (9,5 ГГц) | • | |||
Генератор импульсов (60 пс) TDR/TDT | • | |||
Заменяемые модели | АКИП-4112/4, АКИП-4112/5 | АКИП-4112/6 | АКИП-4112/7, АКИП-4112/9 |
