Новая серия приёмников - измерителей электромагнитного излучения от компании LIG Nex1

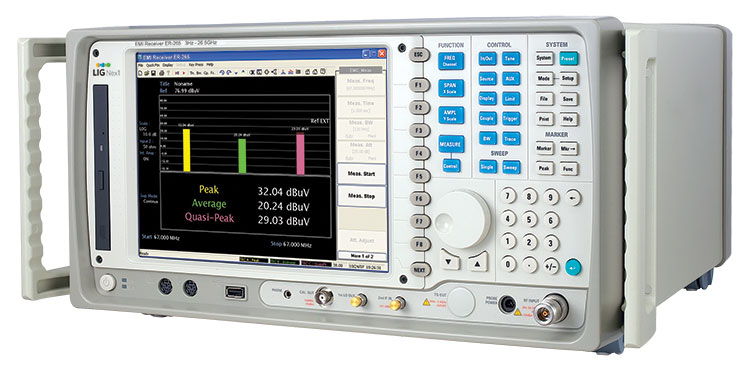

Компания LIG Nex1 анонсировала новую серию специализированных приёмников - измерителей электромагнитного излучения (ЭМИ) ER-30 и ER-265. Эти приборы, являющиеся дальнейшим развитием высокоэффективных анализаторов спектра премиум класса серии LSA, сочетают в себе два типа приборов:
- Высокоэффективный анализатор спектра;
- Измерительный приёмник электромагнитных помех (EMI).
Реализованный на прекрасно зарекомендовавшей себя платформе анализаторов спектра LSA, измерительные приёмники ER включает в себя две модели ER-30 и ER-265 имеющих, соответственно, диапазон частот от 3 ГГц до 3 ГГц и до 26,5 ГГц. Отличительной особенностью данной серии от обычных анализаторов спектра является инсталлированное дополнительное программно-аппаратное обеспечение, предназначенное для выполнения, всестороннего ЭМИ анализа на соответствие различным как международным и локальным коммерческим, так и военным стандартам обеспечения электромагнитной совместимости (ЭМС). Высокая функциональная оснащенность измерительных приёмников ER при их не высокой стоимости обеспечивает наибольшую эффективность в решении задач анализа электромагнитных излучений и выполнения сертификационных испытаний.
Основными особенностями измерительных приёмников ER являются:
- Диапазон частот от 3 Гц до 3ГГц / 26,5 ГГц;
- Приёмник ЭМС со встроенным преселектором до 3 ГГц и до 26,5 ГГц (преселектор содержит 16 фильтров);
- Встроенный трекинг-генератор для калибровки преселектора до 3 ГГц;
- Встроенные предусилители 20 dB до 3 ГГц и до 26,5 ГГц;
- Опциональный предусилитель 30 dB до 3 ГГц и до 26,5 ГГц;
- Специальное встроенное ПО для измерений ЭМС с одновременным отображением квазипикового, пикового и среднего значений и трёх линий допусковых уровней;
- Возможность коррекции амплитуды при использовании антенн, кабелей и других факторов;
- Открытая платформа на базе Windows XP;
- Высокая точность измерения уровня (от ±0,5 дБ) и линейность шкалы (±0,1 дБ);
- Собственные шумы при полосе пропускания 1 Гц не более (-150 дБмВт), фазовые шумы -115 дБн/Гц;
- Большой динамический диапазон: гармонические искажения не более 80 дБ;
- Режим анализатора спектра, частотомера, автоматические и маркерные измерения, измерения фазового шума;
- Полностью цифровой тракт ПЧ с полосами пропускания от 30 Гц до 5 МГц, фильтры БПФ от 1 до 300 Гц, фильтры ЭМС 200 Гц, 9 и 120 кГц
- Опция подключения внешнего смесителя до 300 ГГц (выходы гетеродина и ПЧ);
- Большой цветной ЖКИ дисплей 26 см;
- Интерфейсы USB 2.0, LAN, VGA, RS-232, GPIB, PS/2, Centronix, встроенный CD-ROM;
- Наличие драйверов Labview, Labwindows, CVI Driver.
Полное соответствие стандартам EMI (CE, RЕ)
Приёмник - измеритель электромагнитного излучения (ЭМИ) является специализированным оборудованием, разработанным для тестирования на соответствие таким международному стандартам ЭМИ как CISPR 11; CISPR 22 CISPR16-1; EN55011.55022; VDE0872.0879; ANSI-C63.4; FCC15, 18; EACL1.8.А также на соответствие российскому ГОСТ Р 51319-99. Входной преселектор в стандартной комплектации увеличивает достоверность полученных результатов тестирования, исключая интерференцию сигнала в необходимых частотных диапазонах и точно измеряя значение шума тестируемого устройства. Кроме того, следящий генератор стандартной комплектации, имеет возможность выравнивания АЧХ преселектора, как это производят скалярные анализаторы цепей или измерители коэффициента шума.
Отладка ЭМС для разработчиков и лабораторий
Во время тестирования ЭМС пользователи могут обнаружить слабые точки тестируемого устройства из-за воздействия окружающей среды, определённых по стандартам ЭМС для каждой страны, и найти способ, как улучшить разработку изделия, проверяя его ВЧ характеристики в режиме Анализатора Спектра. Приёмники-измерители ER-30 и ER-265 обеспечивают прекрасных обзор спектра сигналов и реализацию таких специальных функций как измерение паразитного излучения, измерения фазовых шумов, TOI, CCDF, и и т.д. так, чтобы пользователи могли анализировать уязвимые точки и исправлять их.
Предварительное тестирование на ЭМС в процессе разработки и производства
В областях разработки и производства ВЧ оборудования, модулей, печатных плат и т.д. приёмники EMI LIG Nex1 позволяют пользователям сократить высокие расходы на сертификацию по стандартам ЭМС, которая проводится аккредитованной лабораторией на ЭМС, или другим учреждением, на стадии разработки и производства изделий, что уменьшает время устранения дефектов разработки. Кроме того, пользователи могут получить надежные результаты тестирования на ЭМС при моделировании влияния различных факторов окружающей средой, изменяя факторы воздействия электромагнитного поля.
Нормализация окружающей среды в тестовой камере
При мониторинге окружающей среды с помощью таких устройств как антенны, вращающиеся столы в тестовой камере и пр., определенных стандартом CISPR 16-1-4, приемники-измерители ER-30 и ER-265 способны обеспечить полностью автоматические измерения в режиме реального времени и учитывать поправки, вносимые в среду мониторинга пользователем, исходя из измеренных данных о КСВН. Пользователи могут оптимизировать среду ЭМС в испытательной камере прежде, чем начать тест на ЭМС. Так на рисунке ниже приведен пример схемы такой нормализации.
Режим свипирования
|
|
Конфигурирование таблицы тестирования на ЭМС
|
|

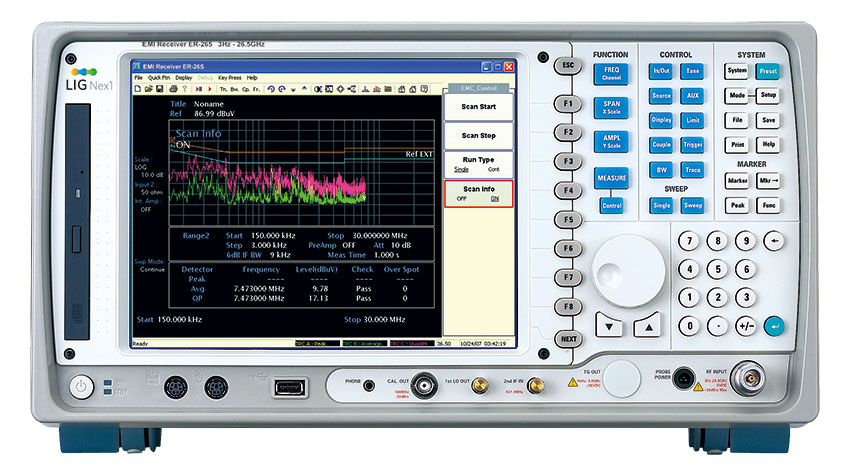

Информация о сканировании
|
|
Установка допусковых пределов тестирования
|
|
Режим тестирования CISPR
|
|
Режим отладки
|
|
Редактор допусковых пределов тестирования
|
|
Редактирование корректирующих факторов
|
|
Редактирование данных допускового контроля в реальном времени
|
|
Реальные данные параметров антенны
|
