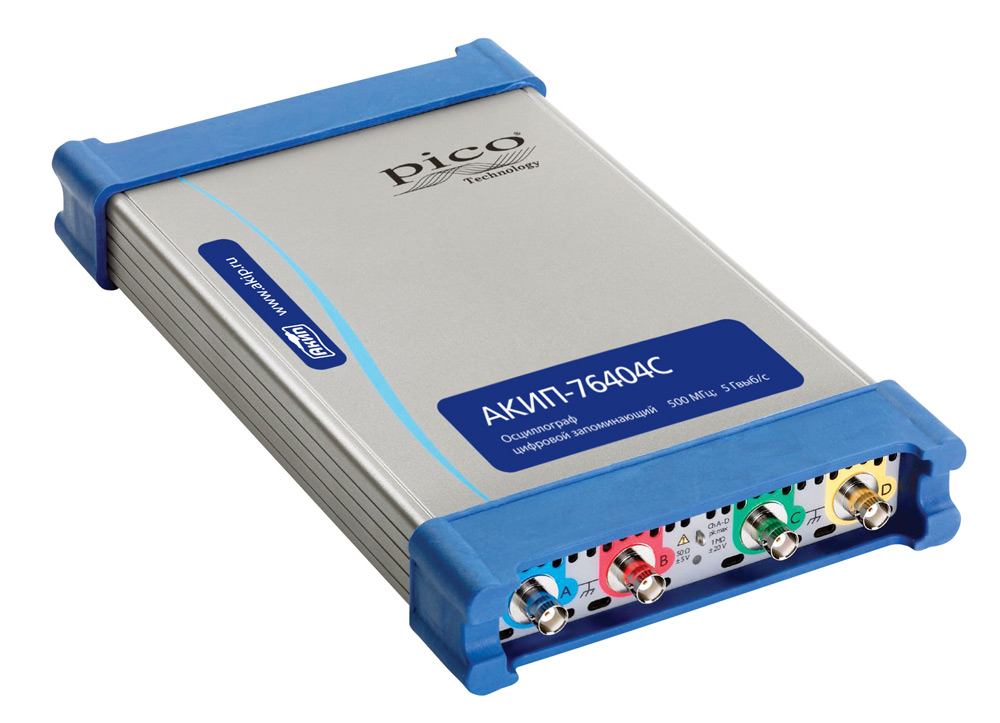

Новая линейка USB-осциллографов АКИП™ - АКИП-76400

../../upload/old-site/photos/akip-76404c.jpg

Серия АКИП-76400 – новый модельный ряд USB-осциллографов торговой марки АКИП™, который явился результатом серьезной модернизации линейки АКИП-4123 (4 канала, ПП 250/350/500 МГц) за счет двукратного увеличения внутренней памяти (!), внедрения интерфейса USB3.0, добавления прикладных измерительных ресурсов, а также  инструментов анализа последовательных данных.

В стандартной комплектации:

Ультрадлинная память сбора данных, высочайшее быстродействие при выводе информации на ПК, поддержка USB 2.0 и USB 3.0, совместимость с ОС Windows XP, Vista, Windows 7 и Windows 8.
Имеется набор SDK (software development kit), содержащий примеры программирования и комментарии, обеспечена полная локализация осциллографа (софт, РЭ), информационно-техническая поддержка, а также возможность обновления программного обеспечения.

Ключевые преимущества:

  • «5 в 1»: осциллограф, анализатор спектра,  функциональный генератор, генератор сигналов СПФ (AWG – с инд. D), анализатор последовательных данных
  • 4 кан, ПП до 250/350/500 МГц, макс. дискретиз. 5 Гвыб/с, память до 2 ГБ
  • Расширенное меню синхронизации и интеллектуального запуска
  • Цифровая растяжка (до x100 млн.)
  • Анализатор спектра (в полной полосе пропускания)
  • Генератор сигналов произв. формы/AWG (20 МГц/200 Mвыб/с /12бит /память 64 kS)
  • Высокоскоростной интерфейс USB 3.0
  • Допусковый контроль (тест по маске)
  • Декодирование: CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI – стандартно!!!

Производительность и надежность

Более  чем 20 летний опыт разработчиков в сфере испытаний и измерений, позволил  точно знать, что сегодня важно для пользователя и должно быть реализовано в новом осциллографе. Такой подход при выпуске USB-осциллографов  серии АКИП-76400 обеспечивает  потребителю реально лучшие параметры по сравнению с любым сопоставимым осциллографом за меньшую стоимость:

  • широкую полосу пропускания
  • максимальную частоту дискретизации
  • уникальную глубину внутренней памяти.

Эти мощные измерительные ресурсы и прикладные аппаратные возможности подкреплены наличием  передовой и продвинутой управляющей программы (ПО), которая оптимизирована с помощью откликов от клиентов и учета их пожеланий  в порядке обратной связи.

Полосы пропускания и дискретизация

Новая серия АКИП-76400 с полосами пропускания от 250 МГц до 500 МГц в сочетании с высокой частотой дискретизации  реального времени 5 Гвыб/с позволит захватить и отобразить однократные сигналы и пульсации с временным разрешением  200 пс. Сбор данных в режим эквивалентного времени (ETS) увеличивает дискретизацию до максимальной скорости 50 Гвыб./с, обеспечивая еще более высокое разрешение по времени до 20 пс для периодических сигналов.

АКИП-76400 стандартно предоставляет пользователю такую максимальную память, которая превышает аналогичный показатель любого  другого осциллографа за сопоставимую цену. Сверхвысокоскоростной интерфейс USB3.0 обеспечивает отображение экранной информации более детально и достовернее – даже при захвате и обработке информации на длинных интервалах (больших объемов данных). Ряд осциллографов, даже с большей частотой дискретизации, без наличия глубокой памяти не смогут поддерживать эту скорость выборки на длинных развертках сбора данных. АКИП-76400 имеет буфер внутренней памяти объемом 2 ГБ и обеспечит непрерывный захват входных данных длительностью 400 мс  при максимальной частоте дискретизации 5 Гвыб./с, что в 2 раза превышает возможности конкурентных моделей осциллографов.

Для обеспечения устойчивой обработки собранных данных и управления результатами АКИП-76400 может использовать цифровое увеличение (zoom) в 100 млн. раз применяя два метода масштабирования. В меню имеются  кнопки прямой цифровой растяжки, а также предусмотрен режим «Окно просмотра», что позволяет увеличить разрешение при визуализации простым перетаскиванием мышью интересующих участков осциллограмм.

Автоматические измерения

USB-осциллограф АКИП благодаря ресурсам ПО PicoScope6rus позволяет автоматически отображать сводную таблицу результатов измерения  параметров для анализа входных сигналов и отладки устройств. Использование встроенных вычислительных ресурсов функций статистической обработки результатов измерений позволит наблюдать: среднее, стандартное отклонение, максимальное и минимальное из каждого измерения, одновременно с индикацией текущего значения на экране ПК. Вы можете добавить столько измерений, сколько требуется для детального представления сигнала или процесса. Каждое заданное измерение включает операторы статистической обработки, которые позволяют характеризовать и оценить его тренд или вариации. Сведения по всем типам измерений, доступным для выбора в режимах «Осциллограф» и «Анализатор» указаны в таблице «Автоизмерения»  соответствующего раздела спецификаций.

Высокоскоростная передача данных

С помощью драйверов и набора SDK (software development kit) потребитель может написать собственное программное обеспечение для управления прибором или сконфигурировать интерфейс. Для некоторых приложений (в случае нехватки буферной памяти 2 ГБ), предусмотрена функция потоковой передачи данных (streaming mode) по интерфейсу USB 3.0. Вывод данных в оперативную память ПК осуществляется со скоростью не менее 150 Мс/с, на твердотельный жесткий диск (SSD) со скоростью до 78 Мс/с. При этом скорость обмена определяется спецификациями конкретного ПК и зависит  числа программ, активированных на нем.

АКИП-76402C АКИП-76402D АКИП-76403C АКИП-76403D АКИП-76404C АКИП-76404D
Число каналов 4 4 4
Полоса пропускания 250 МГц 350 МГц 500 МГц
Дискретизация 5 ГГц (при объединении всех входных каналов);
2,5 ГГц – в 2-х канальном режиме;   1,25 ГГц – в 4-х канальном режиме
Длина памяти (макс) 256 МБ 512 МБ 512 МБ 1 ГБ 1 ГБ 2 ГБ
Генератор функц. до 20 МГц
(4 формы)
до 20 МГц
(10 форм)
до 20 МГц
(4 формы)
до 20 МГц
(10 форм)
до 20 МГц
(4 формы)
до 20 МГц
(10 форм)
Генератор СПФ - Диап. до 20 МГц,
дискр. 200 МГц,
12 бит, пам. 64 кБ
- Диап. до 20 МГц,
дискр. 200 МГц,
12 бит, пам. 64 кБ
- Диап. до 20 МГц,
дискр. 200 МГц,
12 бит, пам. 64 кБ
Призван заменить АКИП-4123 АКИП-4123G АКИП-4123/1 АКИП-4123/1G АКИП-4123/2 АКИП-4123/2G
09.09.2013
Модели:  АКИП-76402D | АКИП-76403C | АКИП-76403D | АКИП-76404C | АКИП-76404D
