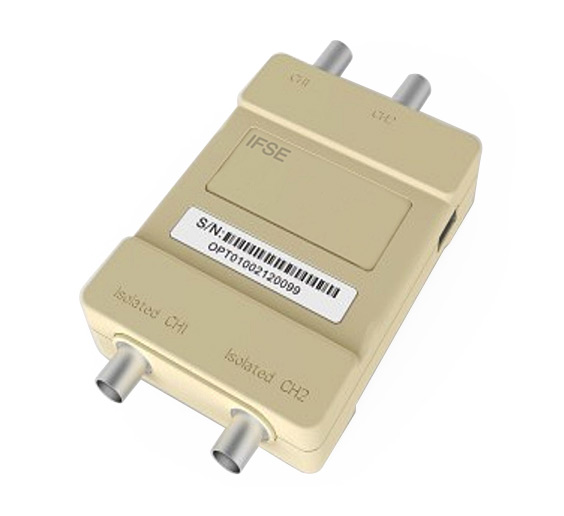

Модули изоляции осциллографических входов ISFE
Линейка осциллографических аксессуаров компании “ПРИСТ” пополнилась доступным, универсальным, двухканальным модулем для изоляции входов (ISFE). Устройство, в качестве бюджетного решения, служит для превращения обычного цифрового осциллографа в прибор, имеющий электрически развязанные входы (гальванически изолированные).
Модуль изоляции входов имеет универсальные разъемы BNC типа, что обеспечивает его совместимость в c входами передней панели осциллографа, а также практически со всеми типами современного измерительного оборудования: вольтметр, частотомер и др. Максимальное «плавающее» напряжение между каналами (без привязки к общему потенциалу земли) до 2000 Вскз. Рабочая полоса частот (полоса пропускания) составляет до 1 МГц.
В состав комплекта модуля для изоляции входов (ISFE) входят: 2 соединительных кабеля (BNC-BNC), 2 адаптера (BNC-BNC), USB-кабель.
Основные технические характеристики:
- Максимальное входное напряжение ± 600 В пик.
- Входное сопротивление: 10 МОм.
- Коэффициент ослабления 200:1.
- Выходное напряжение ± 3 Впик.
- Плавающее напряжение между каналом и землей 1000 Вскз.
- Плавающее напряжение между каналами 2000 Вскз.
- Питания по шине USB (5 В ± 5 %, I потребл.< 200 мА).
30.11.2012
