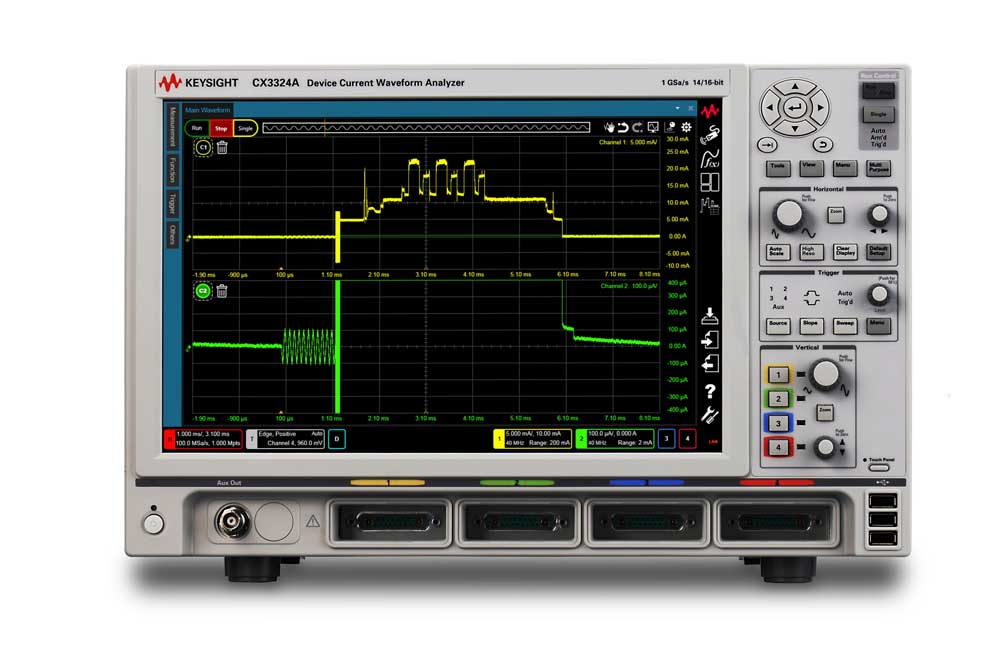

Компания Keysight Technologies представила новый класс анализаторов для работы с маломощными устройствами и расширенного измерения характеристик

../../upload/old-site/photos/cx3324a.jpg

Анализатор позволяет визуализировать широкополосные сигналы и малые уровни тока, которые ранее невозможно было обнаружить

Ключевые нововведения:

  • Визуализация сигналов тока частотой до 200 МГц с разрешением 14 или 16 разрядов
  • Возможность измерения динамических токов от 100 пА до 10 А
  • Возможность численной оценки потребляемой мощности маломощных устройств

Компания Keysight Technologies представила первый в мире анализатор, позволяющий выполнять измерения динамических токов с уровнем от 100 пА в максимальной полосе 200 МГц с частотой дискретизации 1 Гвыб/с и разрешением 14 или 16 разрядов. Анализатор сигнала тока Keysight серии CX3300 представляет собой новый класс приборов и идеально подходит исследователям, занятым измерением быстро изменяющихся переходных токов в процессе измерения параметров разрабатываемых изделий, и инженерам, стремящимся сократить потребляемую мощность маломощных устройств.

Измерение характеристик сложных устройств и оценка тока потребления маломощных устройств являются весьма непростыми задачами. Эти задачи требуют измерения быстро меняющихся (с частотой более 1 МГц) динамических токов малого уровня (менее 1 мкА). Однако существующие методы таких измерений страдают множеством недостатков – большой уровень шума, падение напряжения, ограниченный динамический диапазон, полоса измерения, – и в результате динамические токи малого уровня часто остаются незамеченными и неизмеренными.

Новый анализатор Keysight CX3300 преодолевает это ограничение, позволяя измерять одновременно широкополосные и низкоуровневые сигналы тока. Обеспечивая широкий динамический диапазон за счёт разрешения 14 или 16 разрядов, этот прибор отвечает широкому кругу метрологических требований, позволяя обойтись одним прибором вместо нескольких. Графический интерфейс пользователя на 14,1-дюймовом сенсорном экране WXGA и расширенное программное обеспечение измерения и анализа позволяют невероятно легко и эффективно выполнять сложные исследования низкоуровневых токов.

«Новый анализатор Keysight серии CX3300 создан в результате многолетних исследований и является прямым ответом на запросы наших заказчиков в измерении низкоуровневых динамических токов, не жертвуя при этом полосой, – сказал Масаки Ямамото (Masaki Yamamoto), генеральный менеджер отдела тестирования полупроводниковых приборов компании Keysight. – CX3300 с его способностью измерять динамические токи низкого уровня в широкой полосе частот, представляет собой значительный прорыв в удовлетворении потребностей наших заказчиков. Кроме дополнения уже имеющейся линейки приборов Keysight, новый анализатор предлагает нашим заказчикам наиболее полное решение для анализа устройств».

С помощью анализатора CX3300 исследователи могут измерять переходные токи даже для очень коротких импульсов (менее 100 нс). Эта возможность особенно полезна для инженеров, разрабатывающих полупроводниковые приборы или устройства памяти, поскольку она позволяет им визуализировать неизмеримые ранее сигналы. Кроме того, сигналы потребляемого тока можно захватывать в любой момент времени независимо от того, находится ли устройство в спящем, ждущем или активном состоянии. Получив возможность видеть характер потребляемого тока, инженеры могут количественно оценивать и оптимизировать мощность, потребляемую устройством.

Помимо использования анализатора CX3300 для измерения динамических токов, его можно применять в качестве средства отладки, которое предоставляет возможность глубокого анализа и точной оценки характеристик устройства в процессе научных исследований. Это существенно повышает эффективность научной работы и ускоряет процесс разработки за счёт сокращения цикла проектирования. Используя анализатор, инженеры могут задавать более жёсткие критерии для потребляемой мощности и, как следствие, с уверенностью снижать энергопотребление.

Анализатор CX3300 состоит из базового блока с 14,1-дюймовым дисплеем WXGA и датчиков тока, специально предназначенных для точного измерения сигналов тока. Базовый блок обладает широким динамическим диапазоном с разрешением 14 или 16 разрядов, максимальной полосой 200 МГц и частотой дискретизации 1 Гвыб/с. За счет низкого уровня шума и широкополосных датчиков тока поддерживаются измерения динамических токов от 100 пА до 10 А.

28.04.2016
