Источники питания постоянного тока мощностью до 30 кВт. Новая линейка мощных источников питания АКИП

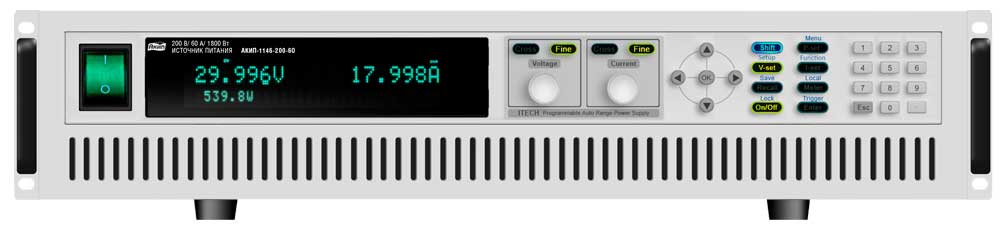

../../upload/old-site/photos/akip-1145-200-60.jpg

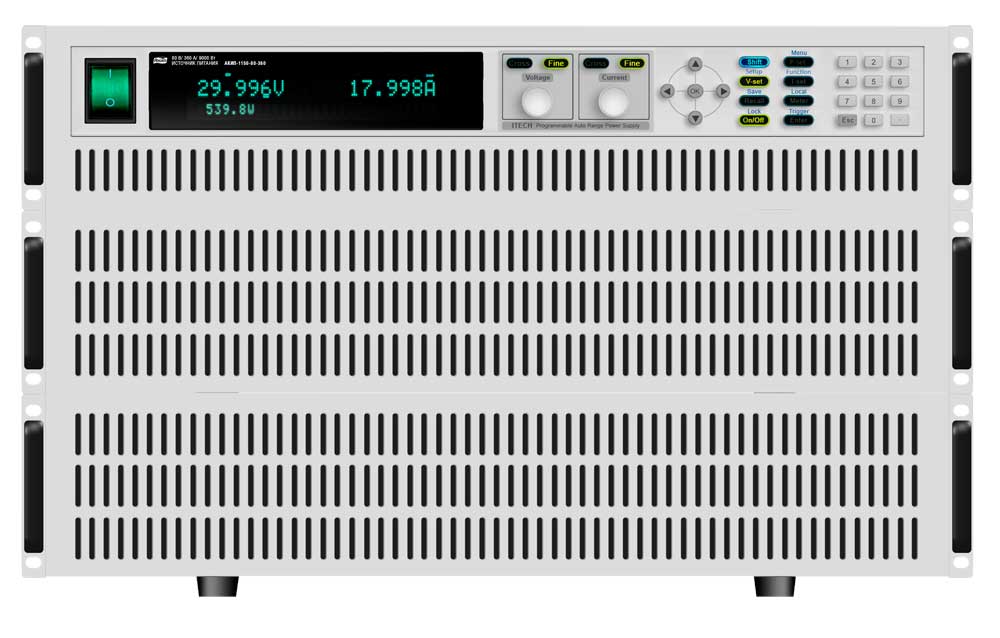

../../upload/old-site/photos/akip-1150-80-360.jpg

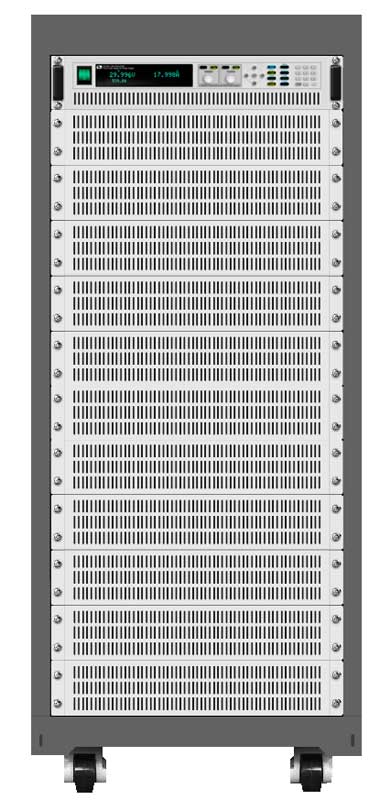

../../upload/old-site/photos/akip-1154-80-960.jpg

Представляем несколько новых серий импульсных программируемых источников питания постоянного тока (108 моделей) с различными комбинациями выходного напряжения до 1000 В и силы тока до 1200 А. На российском рынке СИ источники представлены сериями: АКИП-1146(А), АКИП-1148(А), АКИП-1149(А), АКИП-1150(А), АКИП-1151(А), АКИП-1152(А), АКИП-1153(А), АКИП-1154(А), АКИП-1155(А), которые охватывают широкий диапазон выходной электрической мощности от 1800 Вт до 30 кВт. Все модели ИП имеют непрямоугольную вольт-амперную характеристику (ВАХ), что обеспечивает возможность гибкой установки выходных параметров в более широком диапазоне значений, чем у обычных ИП, в пределах заданной номинальной мощности (рис. 1). У разных производителей такая функциональность, как правило, обозначается термином «мультидиапазон» (Multi Range) или «автовыбор выходного предела» (Autoranging Output).

Pвых МОДЕЛЬНЫЙ РЯД
1,8 кВт 80 В/120 А
АКИП-1146-80-120 /
АКИП-1146А-80-120
200 В/60 А
АКИП-1146-200-60 /
АКИП-1146А-200-60
360 В/30 А
АКИП-1146-360-30 /
АКИП-1146А-360-30
500 В/20 А
АКИП-1146-500-20 /
АКИП-1146А-500-20
750 В/15 А
АКИП-1146-750-15 /
АКИП-1146А-750-15
1000 В/10 А
АКИП-1146-1000-10 /
АКИП-1146А-1000-10
3 кВт 80 В/120 А
АКИП-1148-80-120 /
АКИП-1148А-80-120
200 В/60 А
АКИП-1148-200-60 /
АКИП-1148А-200-60
360 В/30 А
АКИП-1148-360-30 /
АКИП-1148А-360-30
500 В/20 А
АКИП-1148-500-20 /
АКИП-1148А-500-20
750 В/15 А
АКИП-1148-750-15 /
АКИП-1148А-750-15
1000 В/10 А
АКИП-1148-1000-10 /
АКИП-1148А-1000-10
6 кВт 80 В/240 А
АКИП-1149-80-240 /
АКИП-1149А-80-240
200 В/120 А
АКИП-1149-200-120 /
АКИП-1149А-200-120
360 В/60 А
АКИП-1149-360-60 /
АКИП-1149А-360-60
500 В/40 А
АКИП-1149-500-40 /
АКИП-1149А-500-40
750 В/30 А
АКИП-1149-750-30 /
АКИП-1149А-750-30
1000 В/20 А
АКИП-1149-1000-20 /
АКИП-1149А-1000-20
9 кВт 80 В/360 А
АКИП-1150-80-360 /
АКИП-1150А-80-360
200 В/180 А
АКИП-1150-200-180 /
АКИП-1150А-200-180
360 В/90 А
АКИП-1150-360-90 /
АКИП-1150А-360-90
500 В/60 А
АКИП-1150-500-60 /
АКИП-1150А-500-60
750 В/45 А
АКИП-1150-750-45 /
АКИП-1150А-750-45
1000 В/30 А
АКИП-1150-1000-30 /
АКИП-1150А-1000-30
12 кВт 80 В/480 А
АКИП-1151-80-480 /
АКИП-1151А-80-480
200 В/240 А
АКИП-1151-200-240 /
АКИП-1151А-200-240
360 В/120 А
АКИП-1151-360-120 /
АКИП-1151А-360-120
500 В/80 А
АКИП-1151-500-80 /
АКИП-1151А-500-80
750 В/60 А
АКИП-1151-750-60 /
АКИП-1151А-750-60
1000 В/40 А
АКИП-1151-1000-40 /
АКИП-1151А-1000-40
15 кВт 80 В/600 А
АКИП-1152-80-600 /
АКИП-1152А-80-600
200 В/300 А
АКИП-1152-200-300 /
АКИП-1152А-200-300
360 В/150 А
АКИП-1152-360-150 /
АКИП-1152А-360-150
500 В/100 А
АКИП-1152-500-100 /
АКИП-1152А-500-100
750 В/75 А
АКИП-1152-750-75 /
АКИП-1152А-750-75
1000 В/50 А
АКИП-1152-1000-50 /
АКИП-1152А-1000-50
21 кВт 80 В/840 А
АКИП-1153-80-840 /
АКИП-1153А-80-840
200 В/420 А
АКИП-1153-200-420 /
АКИП-1153А-200-420
360 В/210 А
АКИП-1153-360-210 /
АКИП-1153А-360-210
500 В/140 А
АКИП-1153-500-140 /
АКИП-1153А-500-140
750 В/105 А
АКИП-1153-750-105 /
АКИП-1153А-750-105
1000 В/70 А
АКИП-1153-1000-70 /
АКИП-1153А-1000-70
24 кВт 80 В/960 А
АКИП-1154-80-960 /
АКИП-1154А-80-960
200 В/480 А
АКИП-1154-200-480 /
АКИП-1154А-200-480
360 В/240 А
АКИП-1154-360-240 /
АКИП-1154А-360-240
500 В/160 А
АКИП-1154-500-160 /
АКИП-1154А-500-160
750 В/120 А
АКИП-1154-750-120 /
АКИП-1154А-750-120
1000 В/80 А
АКИП-1154-1000-80 /
АКИП-1154А-1000-80
30 кВт 80 В/1200 А
АКИП-1155-80-1200 /
АКИП-1155А-80-1200
200 В/600 А
АКИП-1155-200-600 /
АКИП-1155А-200-600
360 В/300 А
АКИП-1155-360-300 /
АКИП-1155А-360-300
500 В/200 А
АКИП-1155-500-200 /
АКИП-1155А-500-200
750 В/150 А
АКИП-1155-750-150 /
АКИП-1155А-750-150
1000 В/100 А
АКИП-1155-1000-100 /
АКИП-1155А-1000-100

Основные режимы и интерфейсы

Источники питания АКИП имеют все необходимые режимы и функции: стабилизация тока (СС), напряжения (CV), мощности (CP), защиту от перенапряжения (OVP), от перегрузки по току (OCP), перегрузки по мощности (OPP) и от перегрева (OTP). Поддержка режима «ведущий-ведомый» позволяет использовать последовательный и параллельный способ соединения источников для увеличения выходной мощности. Функция создания и воспроизведения тестовых последовательностей (выходных профилей) без использования ПК дает возможность пользователю запрограммировать прибор для проведения испытаний непосредственно с передней панели. Для подключения удаленной нагрузки по 4-х проводной схеме имеется вход обратной связи на задней панели.

Все модели поддерживают функцию регулировки времени нарастания/ спада тока и напряжения. Функция аналогового управления и мониторинга позволяет устанавливать выходные параметры с помощью внешнего напряжения (0…5 В/ 0…10 В) или сопротивления (0…5 кОм/ 0…10 кОм) и измерять выходной ток и напряжение с помощью внешних приборов. Штатно источники оснащены всеми необходимыми интерфейсами управления и связи с ПК: CAN, RS-232, GPIB, USB, LAN. Яркий вакуумно-флуоресцентный дисплей имеет пятиразрядные индикаторы тока и напряжения. Управление вентиляторами охлаждения ИП автоматическое, при повышении нагрузки скорость вращения увеличивается. Все модели ИП встраиваются в стойку 19", необходимый крепеж и монтажные элементы входят в комплект поставки.

Функция поглощения мощности

Особенностью моделей с индексом «А» является 2-х квадрантный режим работы («источник напряжения/ приемник тока») за счет встроенного блока поглощения мощности, а также предусмотрена возможность объединенной работы ИП с внешними блоками поглощения мощности серии IT-E500, которые, по сути, представляют собой электронную нагрузку. Такая комбинация обеспечивает возможность использования новинок для тестирования приложений с одновременным электропитанием потребителей мощностью до 30 кВт и рассеиванием поступающей на выход обратной мощности от нагрузки до 90 кВт. Это необычное решение предназначено для мощных (>10 кВт) источников питания постоянного тока с целью поддержания непрерывности переключения между двумя квадрантами мощности (рис 3) в зависимости от характера нагрузки (т.е. бесступенчатый переход (рис. 4) от функции «источник» электроэнергии к функции «потребитель»).

Уникальные особенности моделей с индексом «А» заключаются в наличии встроенных алгоритмов стандарта DIN40839 и ISO-16750-2 по формированию специализированных эпюр для тестирования автомобильных сетей, функции регулировки выходного сопротивления для теста батарей питания, а также функции моделирования выходной вольтамперной характеристики панели солнечных батарей (I-V кривой). Совокупность встроенных функций делает новые источники АКИП идеальным решением в качестве устройства непрерывного электропитания и рассеяния входной мощности для удовлетворения нужд тестирования устройств генерации и накопления энергии, а также в таких приложениях, как автомобильная электроника, солнечные батареи и фотоэлектрические установки (ФЭУ), мощные электродвигатели постоянного тока, аккумуляторы и т.д.

Модели ИП с индексом «А» обладают высокой скоростью нарастания и спада выходного напряжения (от 10 мс при максимальной нагрузке). Установка приоритета режима стабилизации тока или напряжения у этих моделей дает пользователю дополнительные возможности для проведения тестирования (ИП принудительно работает в заданном режиме независимо от характера нагрузки).

Для инженеров испытания объектов с высокой мощностью характеризуется их медленным выполнением (а значит длительностью проведения), высокой стоимостью работ, наличием нескольких разных операций в ходе тестов, а также сложностью манипуляций управления при этом. Технические ресурсы и параметры источников серий АКИП-1146(А)…1155(А) обеспечивает новый уровень производительности для испытаний мощных энергосистем и устройств.

Разработчикам и инженерам теперь не нужно беспокоиться о факторе возможного снижения производительности тестирования, вызванного классическим параллельным объединением нескольких блоков с целью получения увеличенной выходной мощности. Так, например, источник питания из линейки моделей с номиналом Pвых=30 кВт с лёгкостью сохраняет свою отличную эффективность в качестве готового автономного источника для питания 30 кВт нагрузки.

Новинки находятся на финальном этапе сертификационных испытаний для целей утверждения типа СИ (включение в Госреестр СИ РФ), они доступны для заказа.

12.10.2016
