HVFO103 - высоковольтный оптически изолированный пробник Teledyne LeCroy

../../upload/old-site/photos/hvfo103.jpg

../../upload/old-site/photos/hvfo103~hdo.jpg

../../upload/old-site/photos/hvfo103~kit.jpg

Компания Teledyne LeCroy (США) анонсировала выпуск не имеющей аналогов изолированной системы измерений HVFO (High Voltage Fiber Optic probe), которая представляет собой оптически изолированный высоковольтный пробник с полосой частот входных сигналов до 60 МГц и первоклассным уровнем ослабления синфазной помехи (CMRR).

Новинка позволяет проводить точные измерения, осуществляя гальваническую развязку с применением современной технологии передачи аналогового сигнала через оптоволокно в системах с «плавающей землей» в условиях сильных помех и паразитных ВЧ-шумов.

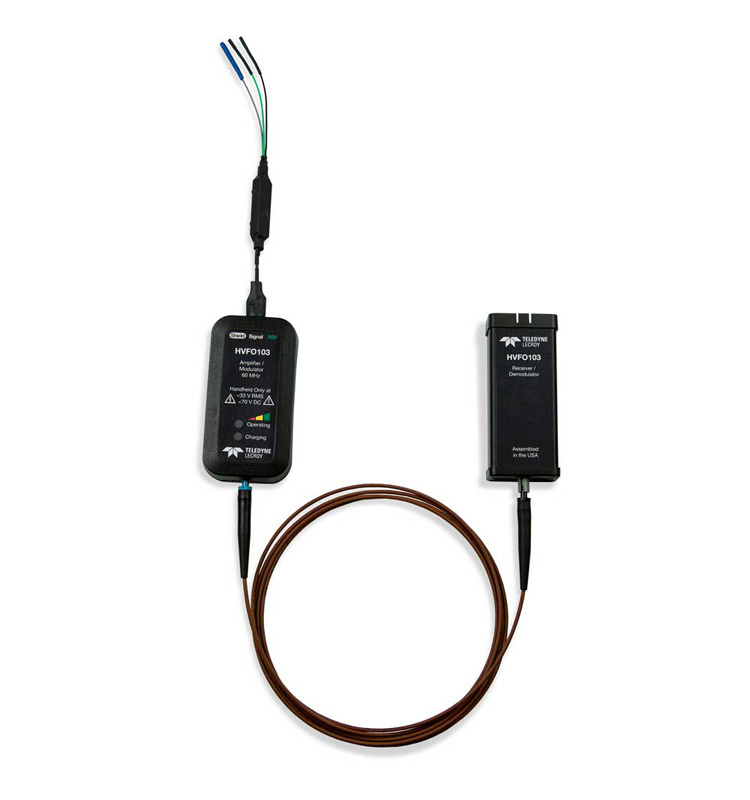

Высоковольтный оптически изолированный пробник

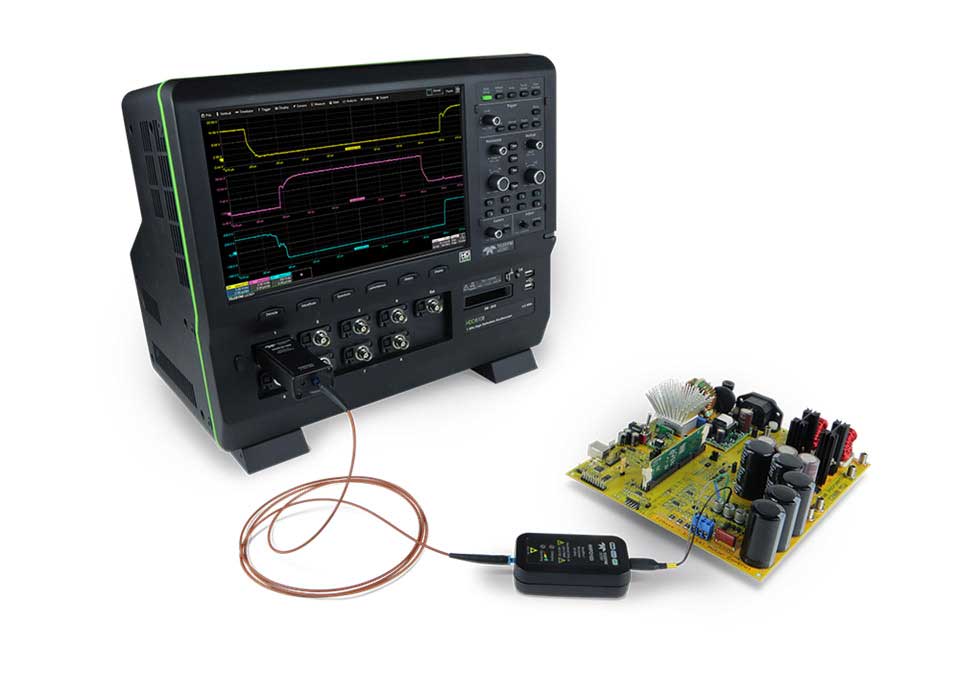

Изолированная система измерений HVFO103 разработана так, чтобы максимально удовлетворять потребностям рынка и иметь относительно невысокую цену. По оценке специалистов Teledyne LeCroy 95 % задач измерений с «плавающей» землей малых сигналов на шине HV (ВВ) в устройствах питания силовой электроники с целью тестирования датчиков на соответствие EMC, EFT, ESD и защиты от радиочастотных помех могут быть решены новой системой.

HVFO103 значительно превосходит возможности измерений и точность воспроизведения сигнала (fidelity) обычных высоковольтных дифференциальных пробников и систем сбора информации, которые основаны на гальванической развязке в цепи высокого напряжения. Кроме того, это устраняет необходимость выполнять достаточно опасные испытания электроустановок традиционными средствами, которые требуют развязки по «земле» как осциллографа, так и подключаемого к нему пробника.

Базовые параметры и преимущества:

  • Диапазон исследуемых сигналов: до 60 МГц.
  • Практически неограниченная безопасность в режиме Common-mode (оптическая развязка).
  • Минимальный шум и улучшенные параметры подавления помех.
  • 140 дБ CMRR.
  • Низкая индуктивность в измерительной петле.
  • Малый уровень ослабления сигнала.
  • Снижение влияния помех при подключении, лучший импульсный отклик по сравнению с обычными высоковольтными дифференциальными пробниками.
  • Выбор входных насадок для подключения (3 номинала Uвх): +/-1 В …+/-40 В.
  • Устраняет необходимость иметь цифровой осциллограф с «float» режимом.
  • Совместим со всеми осциллографами TD LeCroy с шиной ProBus.

Состав:

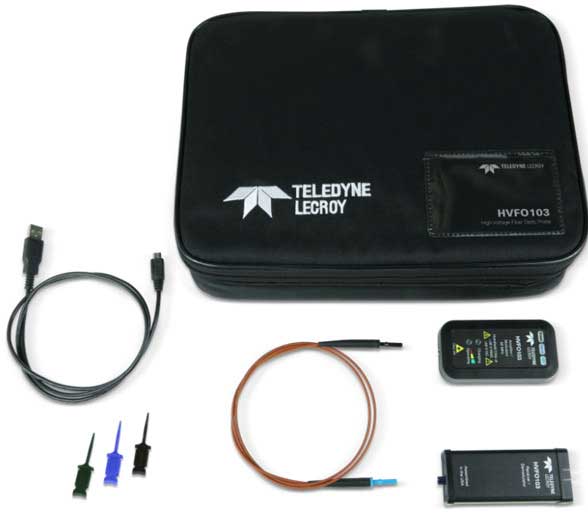

Изолированная система измерений HVFO103 включает: передатчик (усилитель-модулятор) (1 шт.), приёмник демодулирующий (1 шт.), соединительный оптический кабель 1 м (1 шт.), зарядный USB-кабель (1 шт.), комплект микрозажимов «крюк» (3 шт.), тканевый кейс (1шт).

Заказываются отдельно (опции):

  • Входные насадки с различным ослаблением:
    • ±1 В (1x) насадка с наконечником для передатчика (HVFO100-1X-TIP).
    • ±5 В (5x) насадка-аттенюатор с наконечником (HVFO100-5X-TIP).
    • ±20 В (20x) насадка-аттенюатор с наконечником (HVFO100-20XTIP).
    • ±40 В (40x) насадка-аттенюатор с наконечником (HVFO100-40X-TIP).
  • Запасной передатчик (усилитель-модулятор): обеспечивает непрерывность измерений – пока один передатчик будет заряжаться, второй в это время находится в работе - HVFO103-XMITTER. Длительность работы Li-ion аккумулятора составляет 6 часов.
  • 1 м соединительный оптический кабель (запасной) HVFO-1M-FIBER.
  • 2 м соединительный оптический кабель HVFO-2M-FIBER.
  • 6 м соединительный оптический кабель HVFO-6M-FIBER.
19.01.2017
Модели:


Внимание! Отсутствие ошибок и опечаток не гарантируется. В технические характеристики средств измерений неутвержденного типа производителем могут быть внесены изменения без предварительного уведомления. Соответствие важных параметров требует уточнения. Полные технические характеристики предоставляются по отдельному запросу. Нашли ошибку? Выделите мышкой и нажмите Ctrl+Enter.
