АКИП-3428 – многофункциональные генераторы сигналов произвольной формы

АКИП-3428/3
АКИП-3428/3

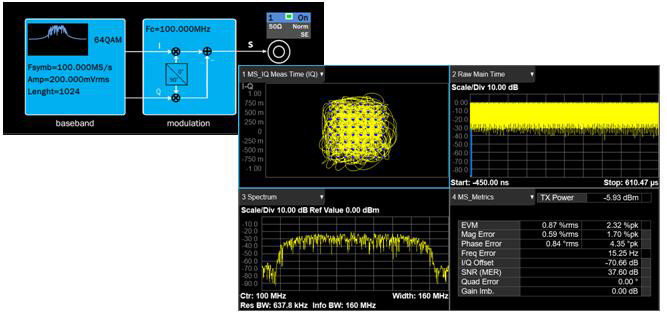

Векторнные (IQ) сигналы
Векторнные (IQ) сигналы

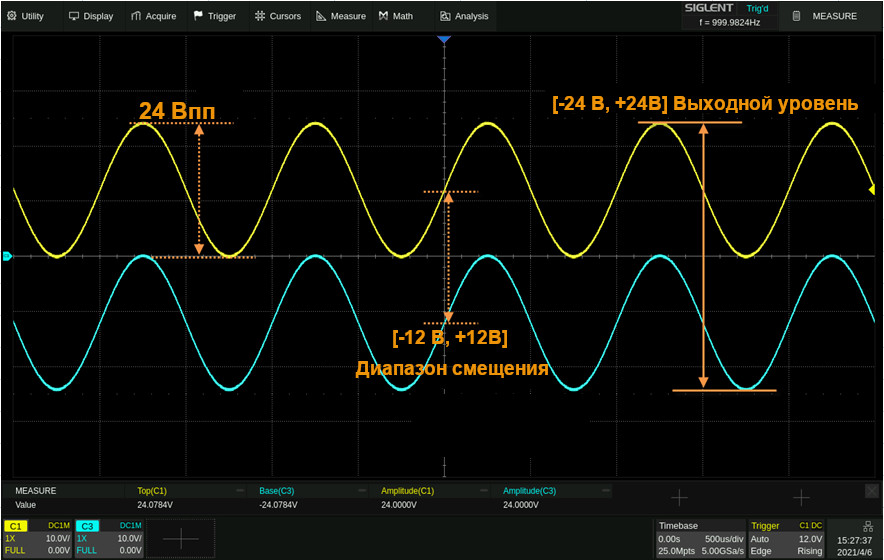

Выходной уровень
Выходной уровень. Аналоговый выход 24 Впик-пик + постоянное смещение ± 12 В, высокоомный выход. Смещение напряжения постоянного тока обеспечивает максимальный выходной уровень ± 24 В (48 Впик-пик).

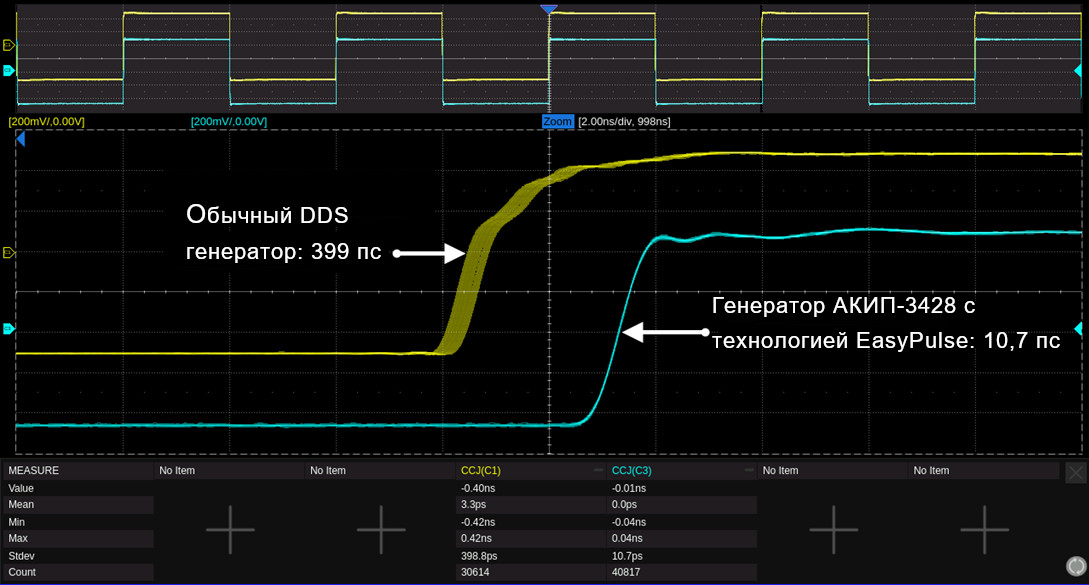

Джиттер импульсного сигнала
Джиттер импульсного сигнала

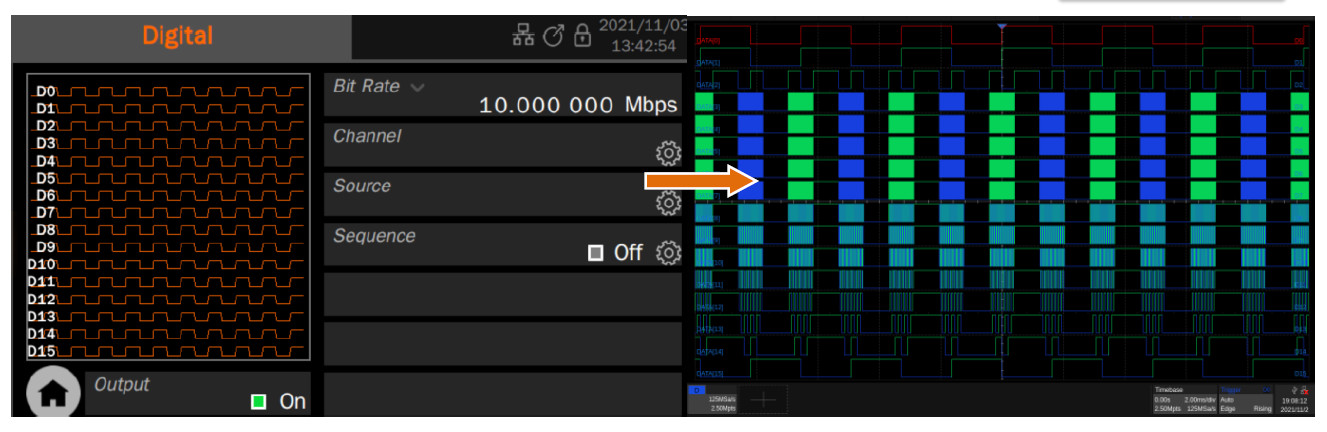

Пример создания цифрового шаблона (опция)
Пример создания цифрового шаблона (опция)

Представляем новую серию многофункциональных генераторов производства компании Siglent – АКИП-3428, которая состоит из трёх моделей с диапазоном частот 1 мкГц…350 МГц / 500 МГц / 1 ГГц. Многофункциональность подразумевает, что генератор объединяет: функциональный генератор, генератор сигналов произвольной формы, импульсный генератор, генератор шума, векторный генератор сигналов, генератор псевдослучайной двоичной последовательности.

Двухканальные генераторы АКИП-3428 создают сигналы с максимальной частотой дискретизации до 5 Гвыб/с, ЦАП 14-бит. Генераторы серии АКИП-3428 могут генерировать сигналы произвольной формы точка за точкой, благодаря использованию технологии TrueArb, максимальная частота дискретизации при формировании сигнала произвольной формы составляет 2,5 Гвыб/с. Программная опция генератора векторных сигналов позволяет создавать сигналы цифровой модуляции, в том числе IQ, с максимальной символьной скоростью 500 Мвыб/с. В базовый набор входят встроенные стандартные формы сигналов, такие как, сигнал синусоидальной формы, импульсный сигнал, белый гауссовский шум, псевдослучайная двоичная последовательность (PRBS), а также опциональные 16-битные цифровые сигналы.

Генераторы серии АКИП-3428 поддерживают различные виды аналоговой модуляции, качание по частоте и формирование сигналов пачек импульсов, а также расширенные двухканальные функции: отслеживание каналов, отношение и копирование, модуляция между каналами, комбинация и наложение каналов.

Ключевые особенности:

  • Двухканальный дифференциальный/несимметричный выход и опциональный 16-битный выход цифровой шины LVDS/LVTL.
  • Высокая производительность: максимальная частота дискретизации сигнала синусоидальной формы 5 Гвыб/с, разрешение по вертикали 14-бит.
  • Максимальная частота сигнала: 1 ГГц (АКИП-3428/3).
  • Создание сигналов произвольной формы от 0,01 выборки/с до 2,5 Гвыб/с, с максимальной глубиной памяти 512 Мвыб и обеспечение функции редактирования/воспроизведения последовательностей.
  • Опциональный генератор векторных сигналов с максимальной символьной скоростью до 500 Мвыб/с.
  • Генерация импульсных сигналов с низким уровнем джиттера и минимальной длительностью импульса 1 нс, фронт/срез от 0,5 нс (дискр. установки 100 пс).
  • Формирование сигнала белого гауссовского шума в полосе частот до 1 ГГц (в зависимости от модели).
  • Поддержка псевдослучайной двоичной последовательности (PRBS) до 312,5 Мбит/с.
  • Опциональные цифровая шина с возможность генерации цифровых сигналов с максимальной скоростью передачи данных до 1 Гбит/с.
  • Поддержка аналоговых и цифровых (опция) модуляций, качания по частоте и формирование сигналов пачек импульсов.
  • Расширенные двухканальные функции: отслеживание каналов, отношение и копирование, модуляция между каналами, комбинация и наложение каналов.
  • Режим Phase Locked – автоматическое выравнивание фазы каждого канала
  • Аналоговый выход 24 Впик-пик с наложением смещения постоянной составляющей ± 12 В, что обеспечивает максимальный выходной диапазон ±24 В (48 Впик-пик) на высокоомном выходе.
  • Встроенный частотомер до 400 МГц.
  • Дружественный пользовательский интерфейс, ёмкостный сенсорный экран с разрешением 800x480 и диагональю 12,7 см. Поддержка работы с внешней мышью и клавиатурой.
  • Интерфейсы: USB, LAN, опция GPIB.
  • Поддержка веб-сервера для удалённого управления прибором.
  • Поддержка команду SCPI для лёгкой интеграции в системы тестирования.
Генераторы серии АКИП-3428 выполнены в моноблочном корпусе высотой 3U с возможностью монтажа в стандартную 19" стойку, обладают цветным сенсорным ёмкостным экраном.

Новая серия генераторов сигналов произвольный АКИП это комплексные многофункциональные устройства, которые могут применяться в самых различных сферах, как на этапах разработки и отладки, так и в процессе производства беспроводных устройств, радио- и электрокомпонентов, машиностроении. Генераторы АКИП могут быть использованы для эмуляции различных технологических процессов, в телекоммуникации, в протоколах последовательной передачи, для обучения в высших учебных учреждениях, для научных исследований.

15.03.2022
Cерии: АКИП-3428


Внимание! Отсутствие ошибок и опечаток не гарантируется. В технические характеристики средств измерений неутвержденного типа производителем могут быть внесены изменения без предварительного уведомления. Соответствие важных параметров требует уточнения. Полные технические характеристики предоставляются по отдельному запросу. Нашли ошибку? Выделите мышкой и нажмите Ctrl+Enter.
