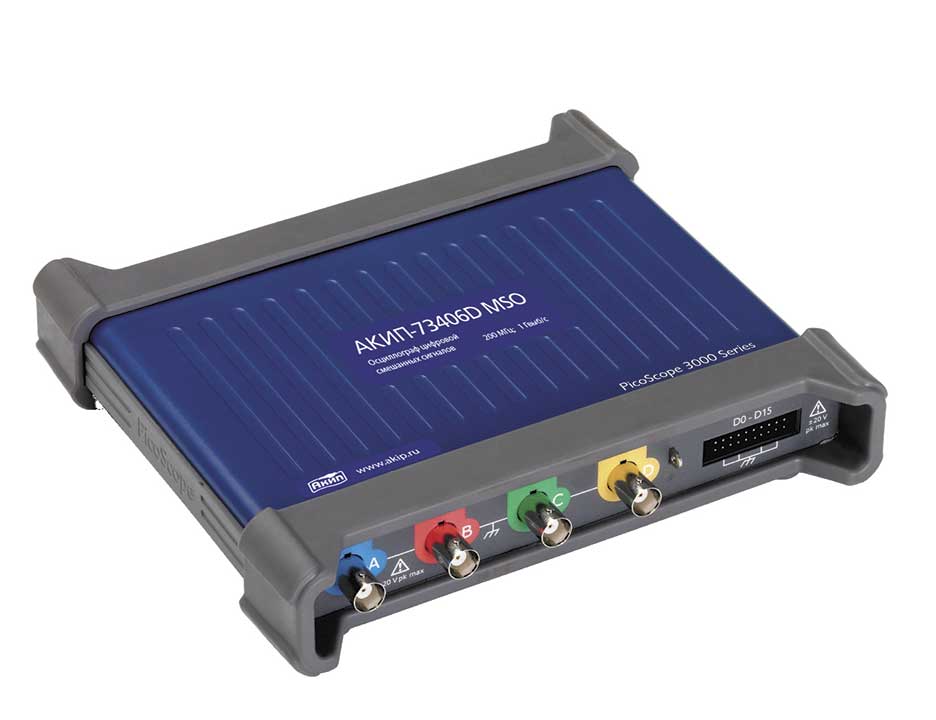

АКИП-73000D MSO – новая серия USB осциллографов смешанных сигналов

../../upload/old-site/photos/akip_73406d.jpg

Линейка цифровых USB осцилллографов смешанных сигналов АКИП™ пополнилась новой серией АКИП-73000D MSO. В серию входит 6 моделей с 2 или 4 аналоговыми и 16 цифровыми каналами. Максимальная частота дискретизации при работе с 1 каналом достигает 1 ГГц, при работе с 4-я аналоговыми или цифровыми каналами дискретзация составит 250 МГц. Полосы частот: 60, 100 и 200 МГц, в зависимости от модели. Максимальная длинна памяти до 512 МБ.

Логический вход имеет 2 порта, каждый их которых включает 8 цифровых каналов (Порт 0: D7–D0 и Порт 1: D15–D8). Все 16 цифровых каналов могут выводиться по одиночно или одновременно в произвольных комбинациях, с подписями в двоичном, десятичном или шестнадцатеричном форматах. Пороговый уровень, необходимый для преобразования уровня входного напряжения в логические уровни, может быть установлен в диапазоне от -5 до + 5. Так же для логических каналов доступна синхронизация по логическим условиям И, ИЛИ от любого из доступных каналов.

Программно поддерживается анализ следующих протоколов: CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI. Список доступных для анализа протоколов постоянно увеличивается при выходе обновления программно обеспечения.

Благодаря тому, что выход генератора произвольных форм теперь располагается на задней панели осциллографа, добавление цифрового порта не привело к увеличению массогабаритных параметров.

Интерфейс подключения к ПК USB 3.0, передачи данных по интерфейсу USB 3.0 до 10 раз выше USB 2.0, это позволяет увеличить объем и скорость передаваемых данных с осциллографа в компьютер.

Осциллографы серии АКИП-73000D MSO совмещают в себе два типа генераторов: функциональный и генератор произвольных форм (СПФ). В память ФГ предустановленно 10 форм сигнала (синус, меандр, треугольник и др.), которые могут синтезироваться с частотой 1 МГц и выходным уровнем до 2 В. Частота дискретизации сигнала генератора СПФ составляет 20 МГц, длинна памяти 32 кБ, а разрешение ЦАП по вертикали составляет 12 бит.

Осциллографы серии АКИП-73000D MSO обеспечивает одновременную работу входных каналов в различном сочетании статусов каждого из них: осциллограф (аналоговые и цифровые каналы) / генератор, генератор / анализатор спектра, осциллограф (аналоговые и цифровые каналы)/ анализатор спектра, (по выбору пользователя), обеспечивая выполнение автоматических и курсорных измерений входного сигнала и установку параметров сигнала на выходе генератора.

Комплект поставки осциллографов серии АКИП-73000D MSO содержит полный набор необходимых аксессуаров (осциллографические пробники, кабели и микрозажимы для цифровых каналов, кабель USB).

Под управлением внешнего ПК встроенный логический пробник в сочетании с цифровым USB-осциллографом обеспечит широкие возможности по сбору и анализу цифровых последовательностей, облегчит настройку электронных устройств, отладку и диагностику многоканальных цифровых систем в полевых условиях.

Модель	Число каналов	Аналоговая П/П	Цифровая П/П	Максимальная дискретизация	Максимальная память	Генератор
АКИП-73204D MSO	2 аналоговых 16 цифровых	60 МГц	100 МГц	1 ГГц	128 МБ	Функциональный + СПФ
АКИП-73205D MSO		100 МГц	100 МГц	1 ГГц	256 МБ
АКИП-73206D MSO		200 Мгц	100 МГц	1 ГГц	512 МБ
АКИП-73404D MSO	4 аналоговых 16 цифровых	60 МГц	100 МГц	1 ГГц	128 МБ
АКИП-73405D MSO		100 МГц	100 МГц	1 ГГц	256 МБ
АКИП-73406D MSO		200 Мгц	100 МГц	1 ГГц	512 МБ

22.09.2014
