АКИП-3310 – новый генератор испытательных импульсов
.jpg)
.jpg)
.jpg)

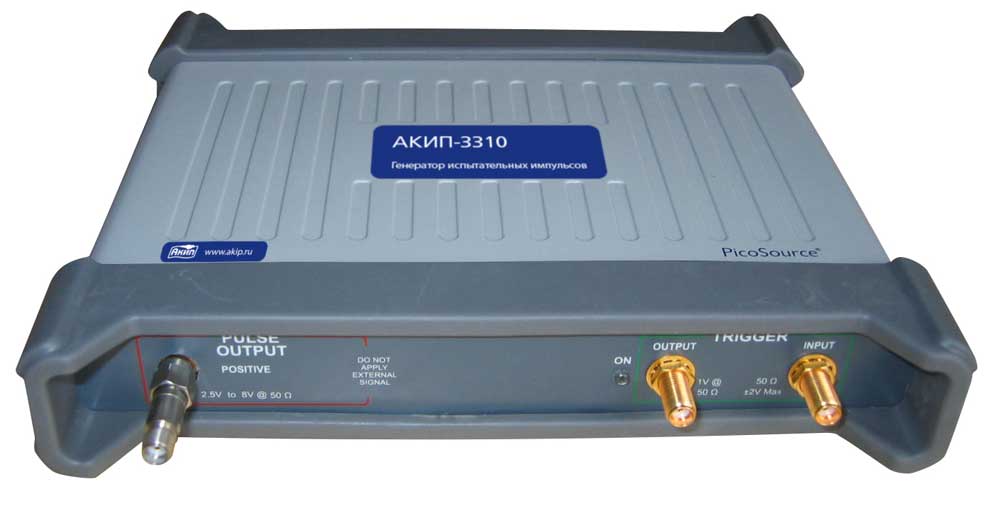

Представляем новинку - портативный одноканальный USB-генератор испытательных импульсов АКИП-3310 (генератор перепада напряжения), предназначенный для определения параметров переходной характеристики осциллографов (время нарастания, выброс и неравномерность вершины) и использования в качестве рабочих эталонов при их поверке и калибровке. Необходимость определения данных параметров следует из теоретической модели осциллографа, в которой входной сигнал и выходной сигнал, отображаемый на экране, связаны через импульсную характеристику системы и интеграл свёртки во временной области. Импульсная характеристика системы представляет собой реакцию системы на воздействие единичного импульса, а её интегральным представлением является переходная характеристика или реакция системы на воздействие импульса типа «идеальная ступенька». Генератор испытательных импульсов позволяет воспроизводить сигналы, которые в каждой конкретной измерительной задаче могут быть приняты за «идеальную ступеньку».
Новый генератор АКИП-3310 сочетает в себе высокие технические характеристики и параметры в совокупности с компактностью, обеспечивая удобство применения генератора в различных нестационарных измерительных приложениях.
Основные характеристики генератора АКИП-3310:
- Один канал: интегрированный выход (тип SMA-f): длительность фронта 50 пс, амплитуда 2,5…8 В (положительный прямоугольный импульс);
- Вход/выход синхронизации с низким уровнем джиттера (≤ 3 пс);
- Диапазон установки длительности импульса: 200 нс ... 4 мкс;
- Внутренний генератор синхроимпульсов с регулируемым периодом: 1 мкс ... 1 с;
- Интерфейс USB 2.0 (FS). Совместим с USB 1.1 и USB 3.0;
- ПО под управлением ОС WIN XP (SP2), Windows Vista, Windows 7, Windows 8.

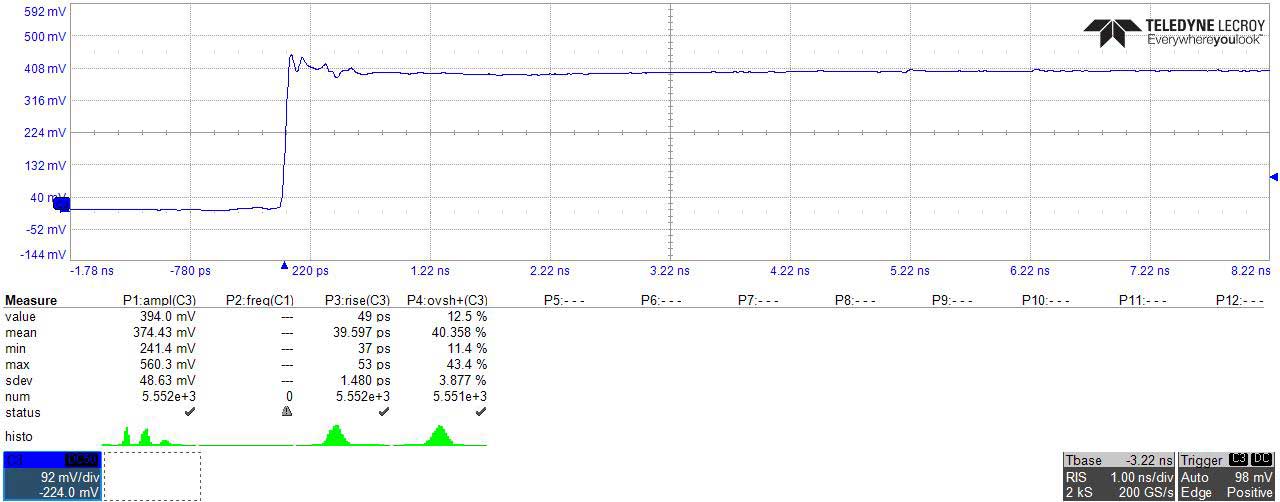

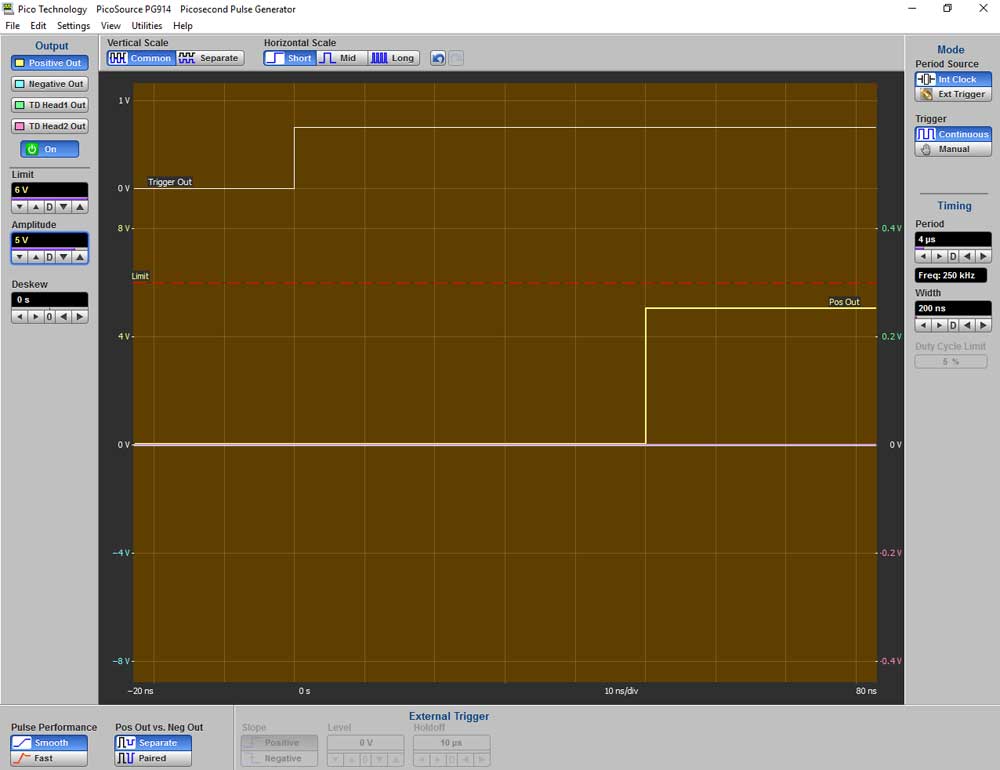

Управляющая софт обеспечивает удобный интерфейс для пользователя (ПО PicoSourсe5 – рис.1). В меню предусмотрен выбор одного из 2-х способов формирования испытательных импульсов на выходе генератора. В режиме формирования быстрого перепада напряжения с длительностью <40 пс (Fast – рис.2). Либо в режиме сглаживания (Smooth) с целью минимизации выброса (overshoot –рис.3) на вершине/ в паузе и обеспечения лучшей неравномерности (ringing). зображения получены с помощью осциллографа реального времени Teledyne LeCroy WM 820 (полоса пропускания 20 ГГц, в режиме удвоенной дискретизации 80 Гвыборок/с).
Области применения генератора: проверка переходных характеристик (ПХ), импульсная рефлектометрия, спектральные измерения, определение перекрестных помех и джиттера, тестирование полупроводников, исследование сигналов сверхширокополосной аппаратуры, а также СВЧ-устройств в лабораториях и цеховых условиях, тестирование ультраширокополосных импульсных радаров.
Планируется проведение испытаний АКИП-3310 для целей утверждения типа СИ (внесение в Госреестр СИ РФ).
