Генераторы сигналов - ноябрьский переворот! Новая серия генераторов АКИП рвёт шаблоны

../../upload/old-site/photos/akip-3422_3.jpg

Компания Siglent анонсирует новую серию многофункциональных генераторов произвольной формы, которая будет представлена в России и в странах СНГ под маркой АКИП. Если купить генератор сигналов АКИП-3422, то фактически можно получить шесть приборов: генератор СПФ, генератор сигналов специальной формы, генератор импульсов, генератор шума, генератор PRBS, частотомер и опционально генератор сигналов IQ.

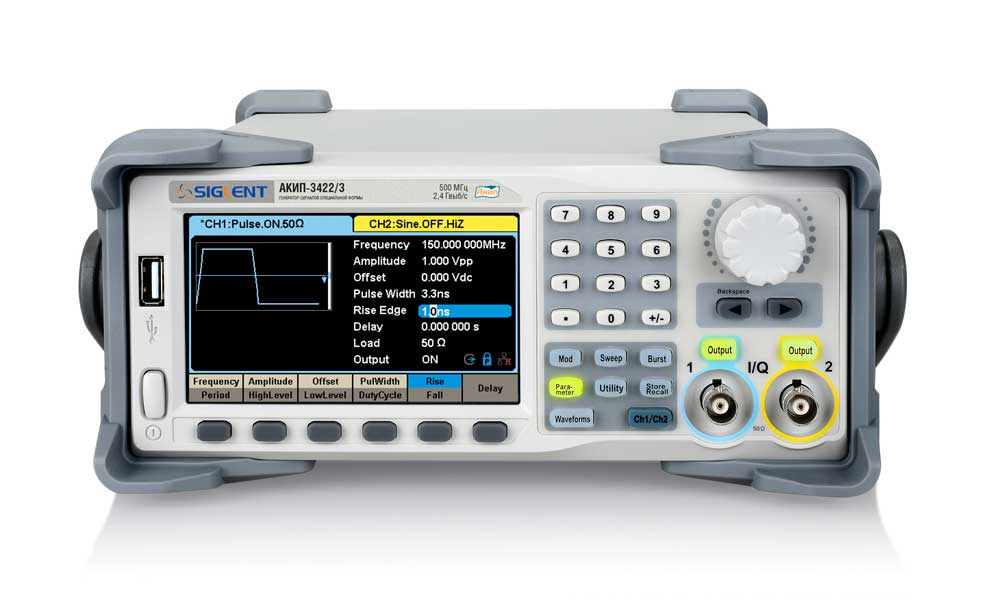

Серия АКИП-3422 представляет собой линейку 2-х канальных генераторов сигналов произвольной формы с максимальной выходной частотой до 500 МГц, частотой дискретизации 2,4 ГГц и разрешением ЦАП по вертикали 16 разрядов. Три модели с диапазоном 200/ 350/ 500 МГц (рис.1) используют запатентованную технологию TrueArb & EasyPulse, которая нивелирует недостатки, присущие традиционным DDS генераторам при формировании произвольных, прямоугольных и импульсных сигналов.

Генераторы серии АКИП-3422 являются многофункциональными источниками испытательных сигналов («6 в 1»). АКИП-3422 генерирует частотные колебания, а также шумовой сигнал в полной полосе частотного диапазона, может формировать сигналы IQ (опция) и шаблоны PRBS псевдослучайной двоичной последовательности. В память генератора записаны 196 форм сигналов для оперативного воспроизведения сигнала нужного типа, каждая модель поддерживает 8 видов модуляции (AM\FM\PM\ASK\PSK), в том числе режим PWM (ШИМ), качания по частоте (ГКЧ/ Sweep), а также формирование пакетов радиоимпульсов (Burst). Для режима импульсного сигнала обеспечивается регулировка крутизны нарастания/ спада, минимальное время фронта/ среза составляет от 1 нс (для моделей 350/ 500 МГц). Длительность от 3,3 нс импульса регулируется в широких пределах (макс. разрешение 100 пс). Максимальная частота следования импульсов 80 МГц (для диапазона 200 МГЦ) и возрастает до 150 MГц для старших моделей (350/ 500 МГц).

Все эти функции и технические характеристики позволяют АКИП-3422 формировать разнообразные типы выходных сигналов с высокой достоверностью формы заданным параметрам (high fidelity) и низким джиттером (low jitter). Функциональность и производительность новинок удовлетворяет высоким запросам и потребностям инженеров-разработчиков в сложных измерительных приложениях, а также для решения интенсивных задач разработки и отладки электронных продуктов.

Ключевые возможности и преимущества:

  • 2 независимых канала.
  • Максимальная частота выходного сигнала 500 МГц.
  • Амплитуда сигнала 20 Вп-п.
  • Широкий динамический диапазон 80 дБ
  • Частота дискретизации 2,4 ГГц, вертикальное разрешение ЦАП 16 бит
  • Многоцелевой генератор для современных приложений («6 в 1»)
  • Режим качания (ГКЧ/Sweep) и формирования пакетов радиоимпульсов (Burst)
  • Генерация выходного сигнала с заданными частотными компонентами (до 10-й гармоники)
  • Функция комбинирования результирующего сигнала из 2-х форм
  • Трекинг каналов с масштабированием, межканальное копирование параметров настройки, функция параметрической корреляции настроек 2-х каналов (частота, амплитуда, фаза)
  • Встроенные сигналы (196 типов)
  • Встроенный высокоточный частотомер (8 разрядов: частота, период, длит. положительного/ отрицательного импульса, коэф. заполнения)
  • Стандартные интерфейсы: USB Host/Device(USBTMC), LAN(VXI-11, Socket, Telnet). Опционально - GPIB
  • Сенсорный графический цветной дисплей (4.3″ touch screen)

В новинках предусмотрены 2 разновидности двухканального режима работы. В функции «Захват фазы»/ Phase-Locked генератор обеспечивает автоматическое выравнивание и согласование фаз сигналов на каждом из выходов. При активации режима «Независимо»/ Independent формирование сигналов в двух каналах выполняется с индивидуальным значением начальной фазы, таким образом, выходы будут использоваться как два фазонезависимых канала генератора.

Комбинирование сигналов позволяет сочетать сигналы двух каналов внутри генератора, и таким образом, получить результирующий сигнал для его выдачи на выбранном пользователем выходе. Функция обеспечивает объединение сигналов базовых форм, шума, сигналов различных типов модуляций, сигналов со свиппированием, пакетов радиоимпульсов, а также импульсных сигналов (EasyPulse) и сигналов СПФ (TrueArb).

Функция «Гармоники» позволяет сформировать и выдать на выходе генератора сигнал с заданным числом гармонических составляющих (до 10-и гармоник): чётные/ Even, нечётные/ Odd, все типы сразу.

Управляющее ПО EasyIQ обеспечивает поддержку управления и манипуляций настройки параметров генератора (выбора типа модуляции, формата данных) в режимах:

  • Квадратурная модуляция (IQ): 2ASK, 4ASK, 8ASK, BPSK, QPSK, 8PSK, DBPSK, DQPSK, D8PSK, 8QAM, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM, 2FSK, 4FSK, 8FSK, 16FSK, MSK, MultiTone (многотоновая), пользовательская (custom).
  • Генерация псевдослучайной двоичной последовательности (ПСП/ Pattern): PN7, PN9, PN15, PN23, файл оператора (User file), пользовательская (custom).

Стандартный состав прибора включает: сетевой кабель питания (1), интерфейсный кабель USB (2), РЭ (1). Дополнительно в качестве опций предлагаются: внешний усилитель мощности сигнала (10 Вт, SPA1010), кабель-адаптер USB-GPIB, функция генерации IQ-сигнала (SDG-6000X-IQ – программная опция/ ключ активации).

Основные спецификации:

  АКИП-3422/1 АКИП-3422/2 АКИП-3422/3
Диапазон частот 200 МГц 350 МГц 500 МГц
Число каналов 2 2 2
Частота дискретизации 2.4 ГГц 2.4 ГГц 2.4 ГГц
Вертикальное разрешение 16 bit 16 bit 16 bit
Длина памяти (СПФ) 2…20 M точек 2…20 M точек 2…20 M точек
Генерация ПСП (PRBS) да да да
IQ-модуляция опция опция опция
Прямоуг. форма 80 МГц 120 МГц 120 МГц
Импульс 80 МГц 150 МГц 150 МГц
Время нарастания (импульс) 2 нс 1 нс 1 нс
Шум 200 МГц 350 МГц 500 МГц

Краткое сравнение моделей генераторов конкурентных серий:

модель АКИП-3422 DG5000 Rigol AFG3000C Tektronix 81150A Keysight
Диапазон частот 1мкГц…200/350/500 МГц 1мкГц…200/ 350 МГц 1мкГц…150/240 МГц 1мкГц…240 МГц
Макс. амплитуда (HiZ) 20 Вп-п
(f < 40 МГц)
20 Вп-п
(f < 20 МГц)
20 Вп-п
(f < 100 МГц)
10 Вп-п
(f <120 МГц)
Число каналов 2 1 / 2 1 / 2 1 / 2
Частота дискретизации 2,4 ГГц 1 ГГц 2 ГГц 2 ГГц
Вертикальное разрешение 16 бит 14 бит 14 бит 14 бит
t фронта/ среза 1 нс/ 2нс 2,5 нс 3 нс 2,5 нс
Разрешение по частоте 1 мкГц 1 мкГц 1 мкГц 1 мкГц
Погрешность установки f ±1 ppm ±1 ppm ±1 ppm ±50 ppm
Синусоид. форма 1мкГц…200/350/500 МГц 1мкГц…200/ 350 МГц 1мкГц…150/240 МГц 1мкГц…240 МГц
Импульс 1мкГц…80/ 150 МГц 1мкГц…50 МГц 1мкГц…100/ 120 МГц 1мкГц…120 МГц
Прямоуг. форма 1мкГц…80/ 120 МГц 1мкГц…120 МГц 1мкГц…100/ 120 МГц 1мкГц…120 МГц
Коэф. заполнения   0,001-99,99% 20-80% (f < 10 МГц) нет нет
Шум 200/350/500 МГц 250 МГц 180/240 МГц 120 МГц
(Пила, DC) + + +
Длина памяти (СПФ) 2 - 20M  точек 2-16M точек
128 M (режим Play)
128 К точек 512 K точек
Встроенные формы сигналов 196 форм 8 форм 6 форм нет
Типы модуляции AM\FM\PM\ASK\PSK\
PWM\Sweep\Burts
AM\FM\PM\ASK\PSK\
FSK\PWM\Sweep\Burst
AM\FM\PM\
Sweep\Burst
AM\FM\PM\FSK\
PWM\Sweep\Burst
IQ -модуляция да (опция) да нет нет
ПСП (PRBS) да нет нет да
Частотомер 8 разрядов (до 400 МГц) нет нет да
Сенсорный дисплей да нет нет нет
13.11.2017
Модели:  АКИП-3422/1 | АКИП-3422/2 | АКИП-3422/3


Внимание! Отсутствие ошибок и опечаток не гарантируется. В технические характеристики средств измерений неутвержденного типа производителем могут быть внесены изменения без предварительного уведомления. Соответствие важных параметров требует уточнения. Полные технические характеристики предоставляются по отдельному запросу. Нашли ошибку? Выделите мышкой и нажмите Ctrl+Enter.
