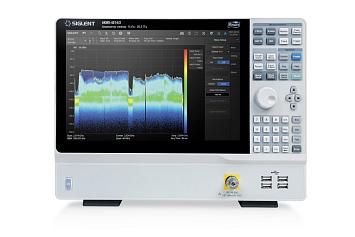

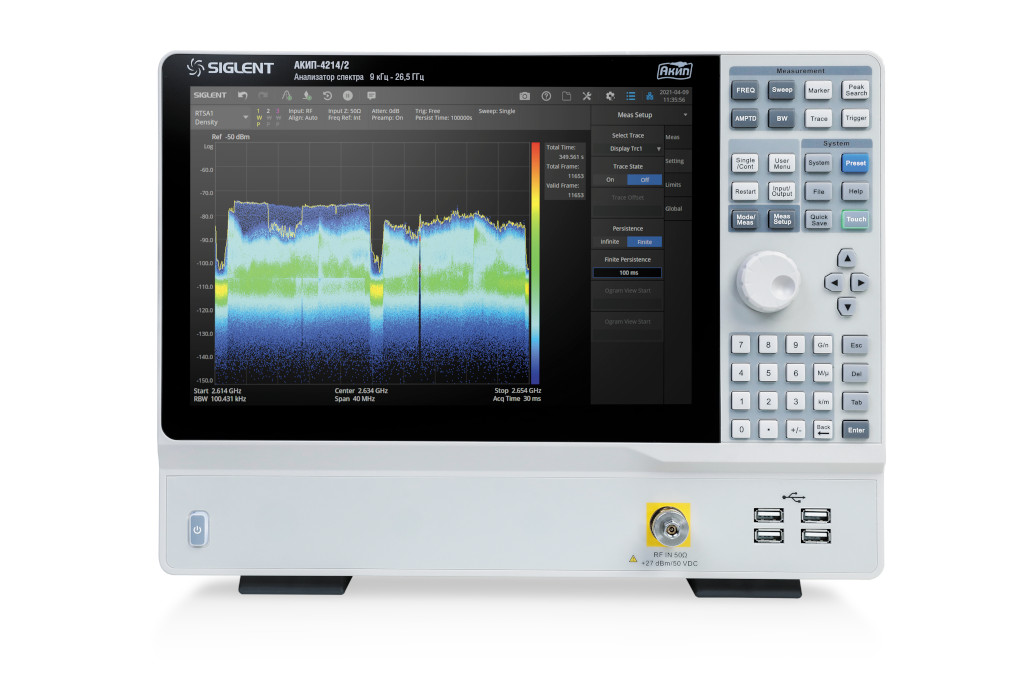

Расширение частотного диапазона анализаторов спектра АКИП. Новая серия АКИП-4214 с диапазоном частот до 26,5 ГГц
Доступны для заказа новые анализаторы спектра серии АКИП-4214. Серия состоит из двух моделей, которые отличаются диапазоном частот: АКИП-4214/1 (9 кГц…13,6 ГГц), АКИП-4214/2 (9 кГц…26,5 ГГц).
Анализаторы спектра АКИП-4214 — это мощные и гибкие инструменты для комплексного анализа радиочастотного спектра и сигналов. Благодаря возможности анализа спектра в режиме реального времени анализатор может отображать многомерные данные и выполнять расширенные функции запуска для решения современных задач, связанных со спектром радиочастот, таких как измерения мощности в канале, соотношение мощностей в смежных каналах, спектральные помехи и пр. Приложения включают в себя мониторинг/оценку вещания, сотовой связи, IoT, WLAN и Bluetooth, исследования и разработки, обучение, производство и техническое обслуживание.
По совокупности своих возможностей и стоимости АКИП-4214/1, АКИП-4214/2 являются оптимальным решением для замены дорогих и недоступных сейчас для закупки брендовых моделей анализаторов спектра.
Основные технические спецификации и параметры:
- Частотный диапазон:
- 9 кГц ¼ 13,6 ГГц (АКИП-4214/1)
- 9 кГц ¼ 26,5 ГГц (АКИП-4214/2)
- Опционально функция RTA анализа спектра в реальном времени до 25 МГц (доступна полоса реального времени 40 МГц – опция SSA5000-B40)
- Средний уровень собственных шумов: <-159 дБм
- Фазовый шум: от -116 дБн/Гц при отстройке на 1 МГц @ 1 ГГц
- Минимальная длительность от 7,2 мкс для гарантированного захвата сигналов 100% POI
- Погрешность измерения амплитуды ±0,4 дБ
- Разрешение полосы пропускания от 1 Гц до 10 МГц
- Маркерные измерения
- Программные опции: встроенный предусилитель, расширенный набор измерений, анализатор спектра реального времени, фильтры ЭМС и квазипиковый детектор, анализ аналоговых модуляций, анализ цифровых модуляций
- Сенсорный экран, диагональ экрана 30,7 см (разрешение 1280x800)
- Интерфейсы: USB, LAN, GPIB (опция)
- Дистанционное управление: SCPI/Labview/IVI на базе USB-TMC/VXI-11/Socket/Telnet/WebServer
- Видео выход (HDMI)
Перечень опций и принадлежностей
|
Аппаратная опция термостатированного опорного генератора, <1x10-7, старение <5x10-8 в год. |
|
|
Прогр. опция модернизации анализатора АКИП-4214/1 до модели АКИП-4214/2. |
|
|
Прогр. опция активации предусилителя 20 дБ, 9 кГц … 13,6 ГГц для анализатора АКИП-4214/1. |
|
|
Прогр. опция активации предусилителя 20 дБ, 9 кГц … 26,5 ГГц для анализатора АКИП-4214/2. |
|
|
Прогр. опция режима анализатора спектра реального времени/RTA, полоса анализа 25 МГц. |
|
|
Прогр. опция расширения полосы анализа реального времени до 40 МГц. Требуется наличие установленной опции SSA5000-RTA1. |
|
|
Прогр. опция анализа параметров модуляции АМ, ЧМ, ФМ. |
|
|
Прогр. опция анализа параметров цифровых модуляций: АМн, ЧМн, ФМн, QAM. |
|
|
Прогр. опция режима предварительного тестирования на ЭМС, включает фильтры ЭМС (200 Гц, 9 кГц, 120 кГц и 1 МГц) и квазипиковый детектор (QP). |
|
|
Кабель-адаптер для перехода с USB интерфейса на GPIB. |
07.10.2022
Модели:
АКИП-4214/1 | АКИП-4214/2 | Опция 10M-OCXO-L | SSA5000-F5 | SSA5000-P3 | SSA5000-P5 | SSA5000-RTA1 | SSA5000-B40 | SSA5000-AMA | SSA5000-DMA | SSA5000-EMI | Адаптер GPIB – USB Внимание! Отсутствие ошибок и опечаток не гарантируется. В технические характеристики средств измерений неутвержденного типа производителем могут быть внесены изменения без предварительного уведомления. Соответствие важных параметров требует уточнения. Полные технические характеристики предоставляются по отдельному запросу. Нашли ошибку? Выделите мышкой и нажмите Ctrl+Enter.
