Усилитель дифференциальный J2113A

Cерия: Инжекторы
Нет в наличии
Цена (с НДС):
По запросу
Торговая марка: Picotest
Срок гарантии (лет): 1

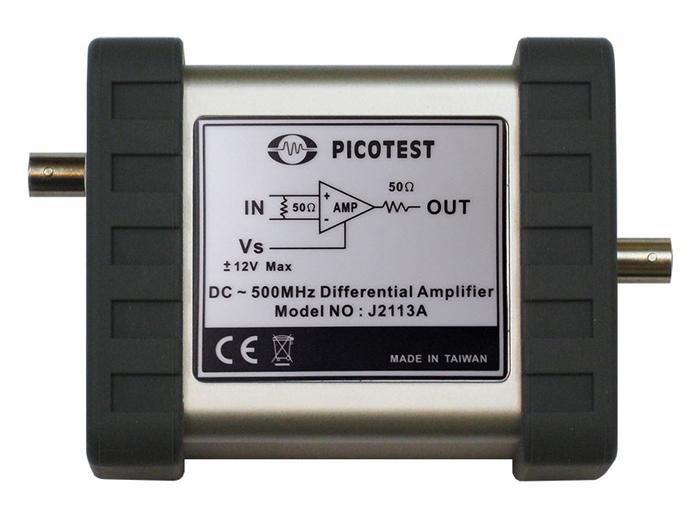

Усилитель дифференциальный J2113A

Усилитель реализует устранение эффекта связи через землю/ наводки по земле до 1 Гц (DC ground loop*), обеспечивая гальваническую развязку между источником сигнала и приемником (ИУ).

Диапазон частот: DC.. 800 МГц (-3 дБ)/ DC..700 МГц (-1дБ).

Макс. напряжение 1,9 В.

Коэф. ослабления синфазного сигнала >57дБ (CMRR).

Предельное диф. напряжение ±2 В.

Рабочая температура 0-50 °С.

Поддержка измерений импеданса 2-портового шунта требуемого для анализа распределительных сетей электропитания (PDN).

Усилитель работает с анализаторами цепей (VNA) и осциллографами.

Существование контуров заземления может быть скрыто и сильно повлиять на результаты измерений, если их не учесть.

АЧХ усилителя J2113A плоская от пост. тока (DC) до 800 МГц, сохраняя входное сопротивление 50 Ом для точных измерений с низким уровнем шума.

Это позволяет измерять как низкочастотные, так и высокочастотные сигналы, чем это достижимо с пассивным синфазным трансформатором.

Усилитель J2113A поддерживает измерение сетей распределения электроэнергии (PDN), измерение компонентов, тестирование PSRR и многие другие приложения.

*- имеющий место тип связи в цепи (петля), когда постоянный ток заземления (ground current) имеет несколько контуров возврата на заземленный электрод распределительного щитка электропитания.
