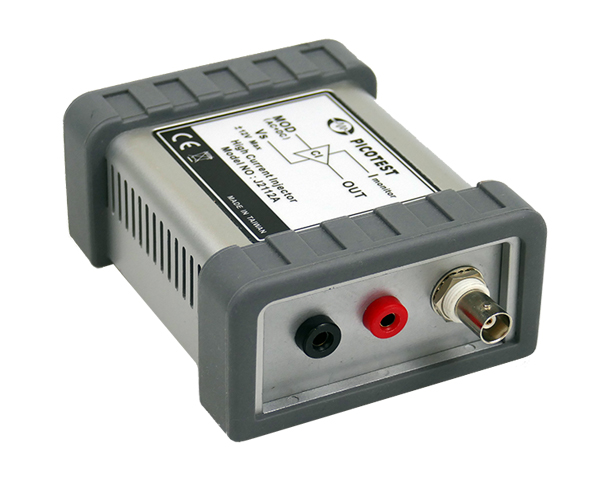

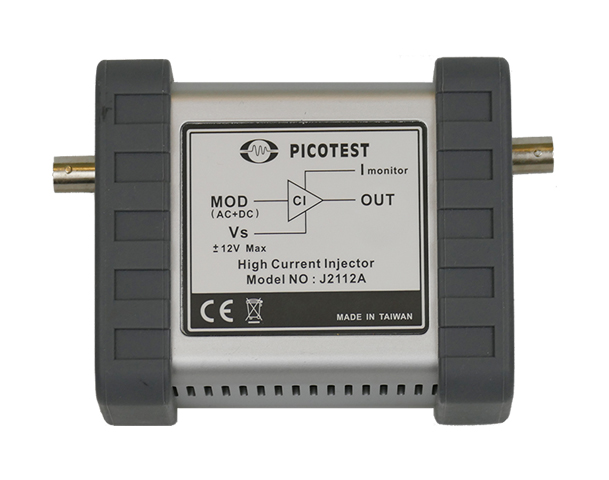

Инжектор силовой J2112A

Измерительный малогабаритный инжектор тока для ввода от внешнего источника в схему колебаний токов до 1 А ограниченной продолжительности, в т.ч импульсов с быстрыми фронтами (перепадов тока).

Скорость нарастания/ спада – 20нс (тип.)

Диапазон частот: DC... 40 МГц.

Максимальное Uвх +5 В (DC+AC).

Макс. Uвых 50 В. Мин. Iвых 24 мА.

Смещение по пост. +240 мА.

Внешний контроль: изолированный токовый выход (Ктр 0,1 В/А, импеданс 50 Ом/ Current Sense Monitor) и коннектор для осциллографа.

Соед. коннекторы BNC-типа и «банан» 4мм (мама).

Макс. электрический рейтинг 50 В перем./ 75В пост. (AC/ DC).

Инжектор имеет встроенный источник смещения для использования с анализатором цепей, с функциональным и AWG генератором любого производителя. Может быть использован для формирования измерительной схемы с целью испытаний на устойчивость к быстрым электрическим переходным процессам или всплескам.
