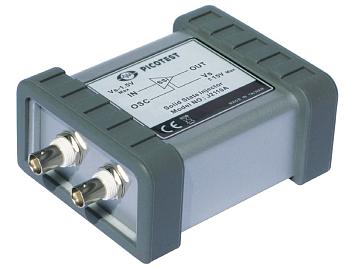

Инжектор твердотельный J2110A

Измерительный малогабаритный инжектор тестовых сигналов.

Диапазон частот: DC …45 МГц.

Макс. напряжение питания полупроводниковых схем (коллекторных цепей) Vcc ± 12 В.

Макс. ток Iсс =20 мА.

Максимальное Uвх ±10,5В (DC+AC).

Макс. Uвых ±10,5В.

Мин. Iвых 24мА.

Напряжение смещения 3 мВ.

Вх. импеданс 50Ом (внеш. генератор/ Modul), импеданс инжектирования 25 Ом (Output), смещение по току < 8 мкА (тип.).

Входное сопротивление High Z (>2 МОм).

Макс. электрический рейтинг 50 В перем./ 75В пост. (AC/ DC).

Высокий коэф. влияния нестабильности источников питания (Книп/ PSRR), низкие операционные шумы, универсальные выходы (BNC-тип).

Поддерживает измерения термо- и механических контроллеров и высокопроизводительных регуляторов и усилителей. Инжектор обеспечивает минимальные искажения для прецизионных приложений и высокоточных измерений. Твердотельный инжектор J2110A может работать на постоянном токе, верхний предел частоты диктуется выбранными компонентами, а также материалом печатной платы и компоновкой ИУ.
