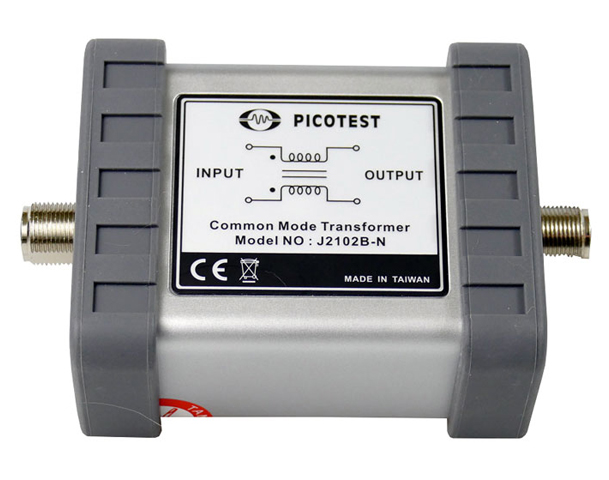

Трансформатор синфазный J2102B-N
Измерительный малогабаритный широкополосный разделительный трансформатор (Common Mode) для инжекции тестовых сигналов в ИУ и электронные схемы.
Частотный диапазон: 1 Гц – 6 ГГц.
Значения потерь мощности на проход и возвратные потери – не нормированы (Insertion/ Return Loss).
Макс. входное напряжение 50 В.
Рабочая температура 0-50 °С.
Макс. электрический рейтинг 50 В перем./ 75В пост. (AC/ DC)
Трансформатор специально разработан для анализа ЭМС, параметров стабильности устройств электропитания, значительно ослабляет эффекты паразитных НЧ контуров заземления. J2102B-N поддерживает измерение импеданса 2-портового шунта, необходимого для распределительных сетей (PDN). Имеет низкий уровень шума на выходе, сверхвысокое подавление пульсаций.
Соед. коннекторы N-типа.
Трансформатор обеспечивает однородность импеданса линии передачи 50 Ом в диапазоне до 6 ГГц. Поддерживает все типы измерительного оборудования для устранения эффекта петли тока контура заземления (ground loops), в т.ч. анализаторы цепей, осциллографы и анализаторы спектра.
Расширенные характеристики, каталоги, брошюры
-
442.2 КБ
