Стенд для практических занятий по направлению «Основы электротехники» KL-100 + ПО

Основной модуль содержит оборудование, необходимое для проведения экспериментов: блок питания, функциональный генератор, аналоговые и цифровые измерительные приборы. 11 сменных экспериментальных модулей охватывают широкий спектр основных тем в области электрических схем.

KL-100 + ПО поставляется с программным обеспечением, позволяющим моделировать работу стенда KL-100 на компьютере. Выполнение курса лабораторных работ на компьютере доступно в полном объеме, использование аппаратных средств в этом случае не требуется.

В комплект входит универсальная макетная плата (1680 точек подключения) для проектирования и исследования собственных электрических цепей.

Все экспериментальные модули оснащены 8-битными DIP микропереключателями для имитации неисправностей в цепи.

Для хранения модулей используется полка-накопитель, входящая в комплект поставки.

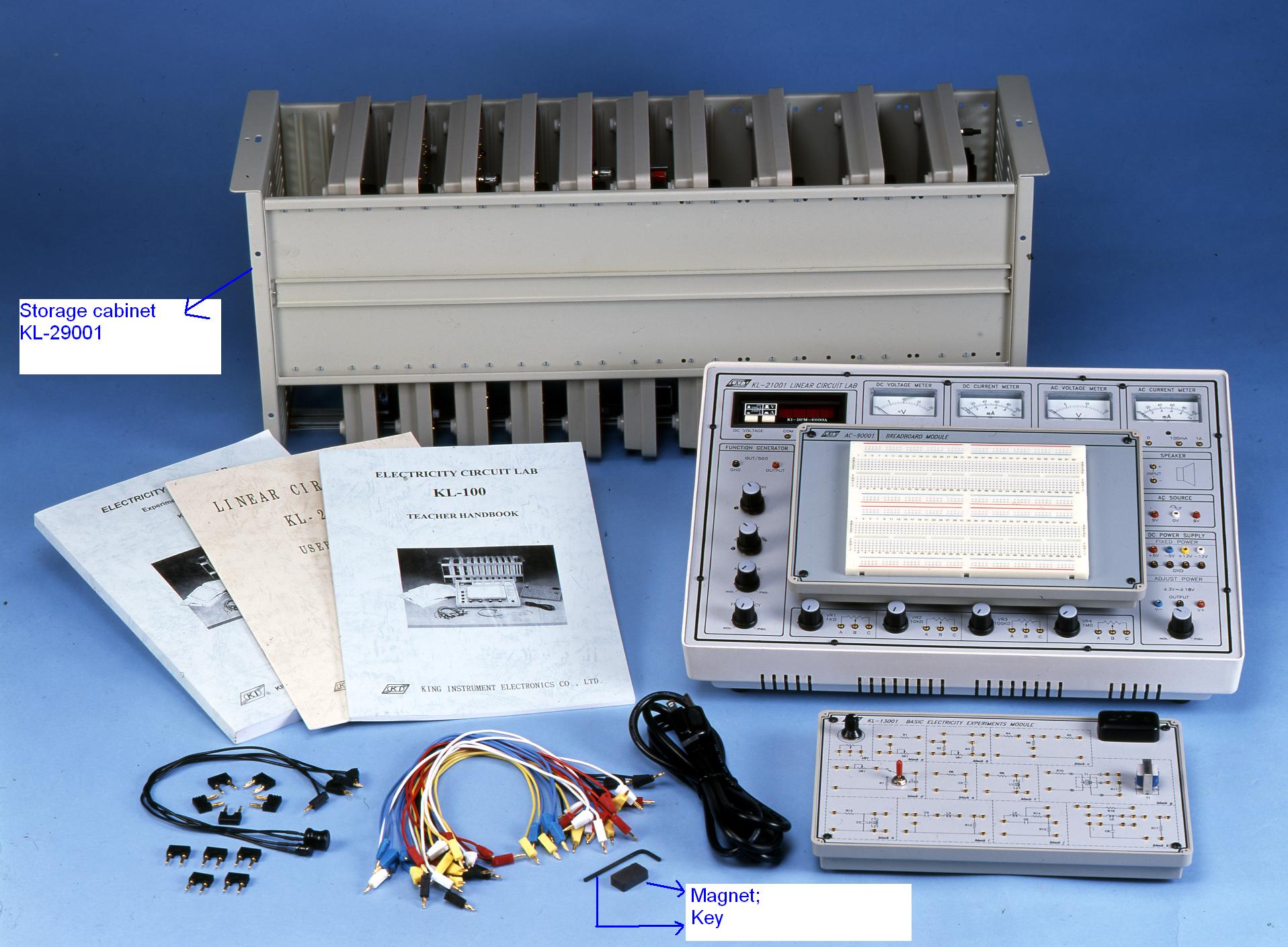

Состав:

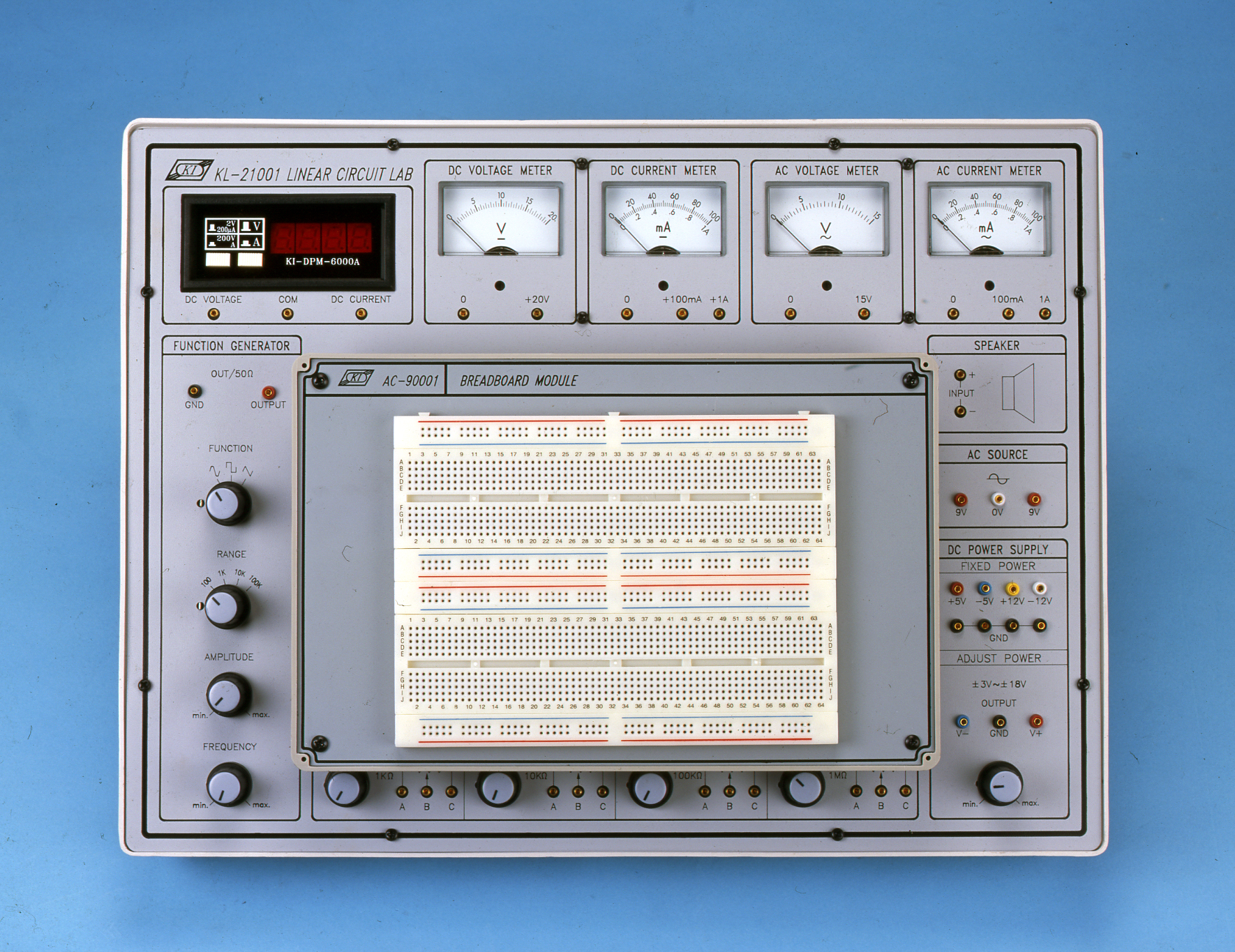

KL-21001 Основной модуль, программное обеспечение

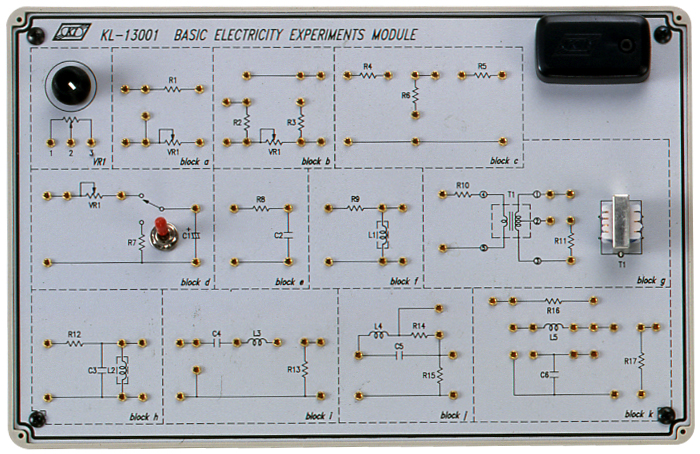

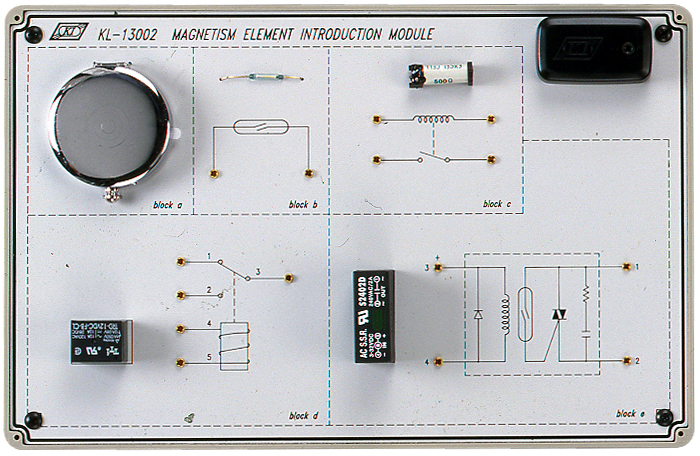

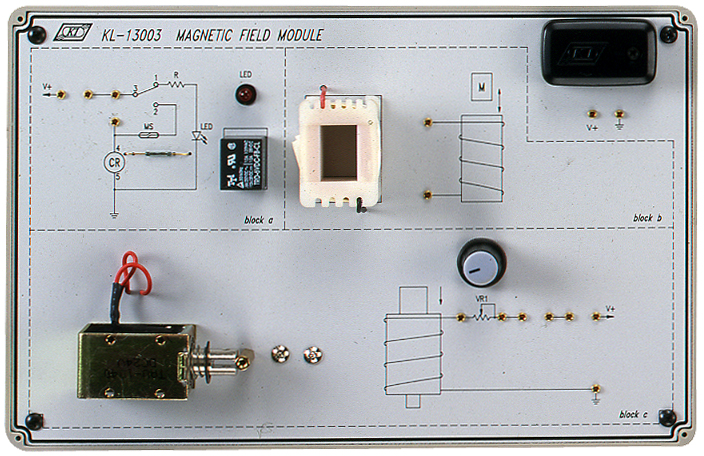

KL-13001 ~ KL-13011 Экспериментальные модули:

KL-18001 Набор соединительных проводов и дополнительных принадлежностей

KL-29001 Полка для хранения сменных модулей

Руководство по экспериментам

РЕКОМЕНДУЕМОЕ ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ (НЕ ВХОДИТ В КОМПЛЕКТ СТЕНДА):

Осциллограф, мультиметр

ПЕРЕЧЕНЬ ЭКСПЕРИМЕНТОВ

1. Эксперименты по основам электричества

1-1 Измерение напряжения постоянного тока

1-2 Использование омметра

1-3 Характеристики резистора

1-4 Измерение постоянного тока

1-5 Закон Ома

1-6 Мощность в цепи постоянного тока

1-7 Последовательно-параллельная схема и закон Кирхгоффа

1-8 Наложение, теорема Тевенина-Гельмгольца и теорема Нортона

1-9 Теорема о максимуме отдаваемой мощности

1-10 RC-цепь постоянного тока и переходные явления

1-11 Измерение напряжения переменного тока

1-12 Измерение силы переменного тока

1-13 RC-цепь переменного тока

1-14 RL-цепь переменного тока

1-15 RLC-цепь переменного тока

1-16 Мощность в цепи переменного тока

1-17 Характеристики трансформатора

1-18 Последовательный резонансный контур

1-19 Параллельный резонансный контур

1-20 LC-фильтр

2. Эксперименты по магнетизму

2-1 Магнитные устройства

2-2 Магнитное поле

2-3 Изображение магнитных кривых

2-4 Сила магнитного поля

2-5 Законы Ленца и Фарадея

2-6 Правило Ампера

2-7 Правило Флеминга

2-8 Самоиндукция

2-9 Взаимоиндукция

2-10 Обнаружение магнитного потока

3. Эксперименты с основными электронными схемами

3-1 Характеристики диода

3-2 Схема выпрямителя

3-3 Схема фильтра

3-4 Характеристики стабилитрона

3-5 Характеристики светодиода

3-6 Характеристики транзистора

3-7 Функции мультиметра

3-8 Характеристики полевого транзистора

3-9 Характеристики тиристора

3-10 Характеристики однопереходного транзистора

4. Эксперименты с простыми электронными схемами

4-1 Простой усилитель

4-2 Инвертирующий усилитель

4-3 Регулятор напряжения

4-4 Двухтактный усилитель

4-5 Мост Уитстона

4-6 Регулятор освещенности

4-7 Многокаскадный усилитель

4-8 Характеристики реле

4-9 Сенсорный переключатель

5. Эксперименты с устройствами промышленного контроля

5-1 Характеристики фоторезистора

5-2 Схема со световым управлением

5-3 Характеристики термистора

5-4 Схема с температурным управлением

5-5 Схема со звуковым управлением

6. Эксперименты с характеристиками генератора колебаний и его применением

6-1 Блокинг-генератор

6-2 Электронная птичья трель

6-3 Несинхронизированный мультивибратор

6-4 Схема светодиодной мигалки

6-5 Индуктивно-емкостная резонансная цепь
