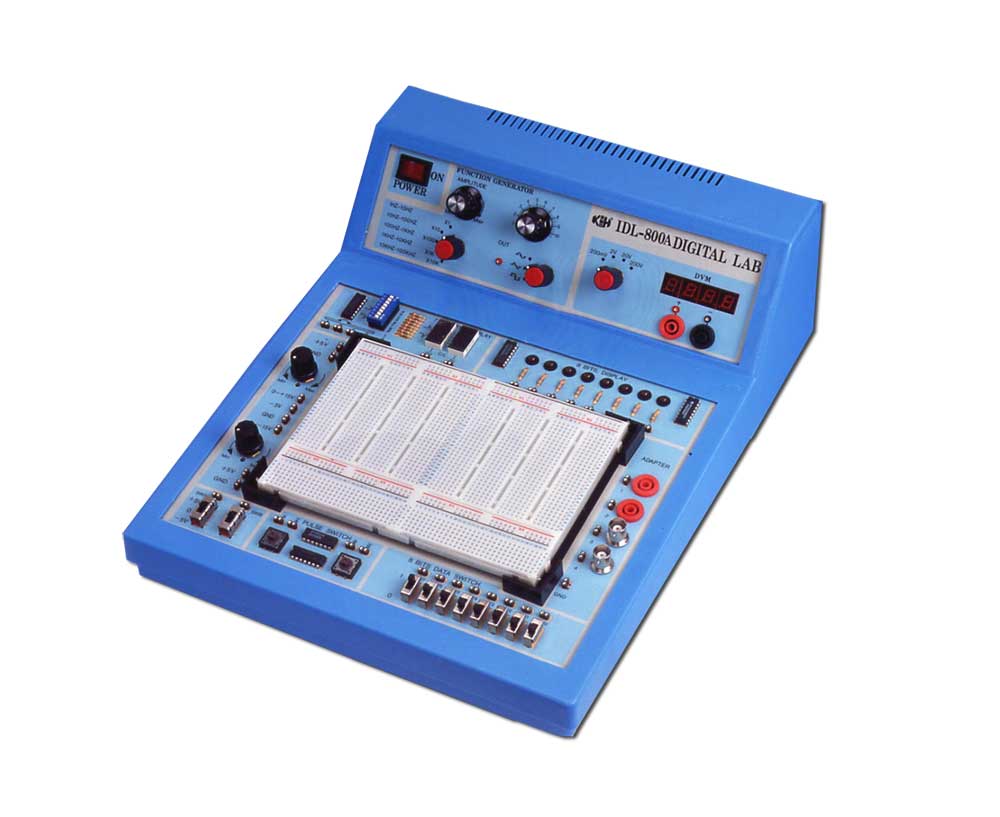

Учебный стенд IDL-800A
Нет в наличии
| Цена (с НДС): |
62 700 Р
|
| Торговая марка: | K&H |
| Срок гарантии (лет): | 1 |
| Страна производитель: | ТАЙВАНЬ (КИТАЙ) |
Для тех учащихся, которые только начинают изучать цифровую аппаратуру, спроектировано рабочее место IDL-800A
Простое и понятное в использовании рабочее место, оборудовано макетной платой для сборки радиоэлектронных схем по заданию преподавателя без использования традиционной в таких случаях пайки. Это позволяет проводить занятия по радиомонтажу в помещениях необорудованных системой вытяжной вентиляции.
Все необходимое для сборки и тестирования готовых схем уже предусмотрено в конструкции IDL-800A:
Регулируемый источник питания постоянного тока -15В..0..+15В / 300 мА
Источник питания постоянного тока +5В/1А
Источник питания постоянного тока -5В/100мА
Генератор сигналов синусоидальной/треугольной/прямоугольной формы 1Гц 100кГц/5диапазонов
4-х диапазонный цифровой вольтметр с 3½-символьным индикатором:
0-199,9 В
0-19,99 В
0-1,999 В
0-199,9 мВ
Кроме того, на панели уже установлены наиболее часто использующиеся при сборке цифровых схем элементы:
7-ми сегментные индикаторы с объединенным катодом – 2 шт.
Буферизированный светодиод – 8 шт.
2-х позиционный ползунковый переключатель – 8 шт.
Функциональный переключатель – 2 шт.
Импульсный выключатель – 2 шт.
Разъем для однополюсного штекера диаметром 4 мм – 2 шт.
Разъем BNC-типа – 2 шт.
Технические характеристики:
Макетная плата AD-200 содержит 1896 точек подключения, которые обеспечивают установку элементов всех типов в DIP-корпусах, а также любых радиодеталей с жесткими выводами диаметром 0,3 0,8 мм
Встроенные источники питания имеют защиту от короткого замыкания
Габаритные размеры: 420 х 360 200 мм (Д х Ш х В)
Вес: 4,2 кг
Кабель питания и руководство пользователя входят в комплект.
| Главный блок IDL-800A | 1 шт. |
| Макетная плата AD-200 | 1 шт. |
| Руководство по выполнению экспериментов | 1 шт. |
| Шнур питания | 1 шт. |
