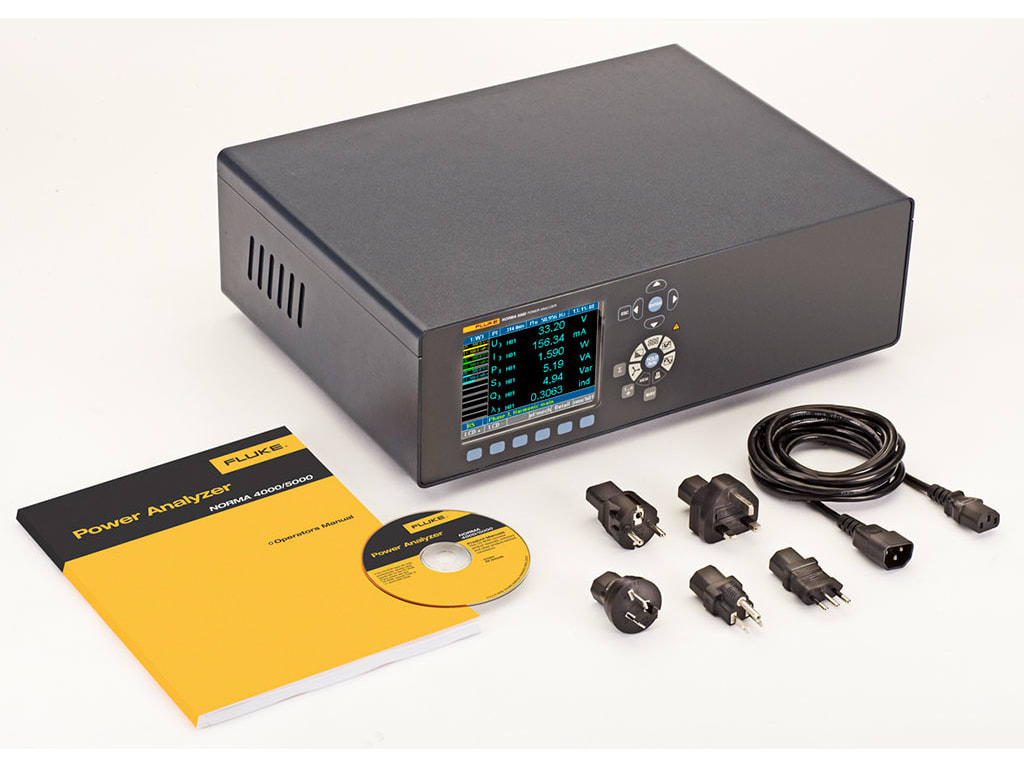

Анализатор качества электроэнергии Fluke N5K 3PP64I

Измеряемые величины

Вычисление без пропусков средних значений величин для каждой фазы. В трехфазных системах дополнительно вычисляется полная мощность и выполняется усреднение значений V и I по трем фазам. Для этих значений также вычисляется основная гармоника H01 в синхронном режиме.

Uэфф. действующее значение, Uвс выпрямленное среднее, Uср. среднее значение

Up-, Up+, Upp пиковые значения

Ucf коэффициент амплитуды Ucf, Uff коэффициент формы

Ufc доля основной гармоники

Uthd коэффициент искажения DIN, IEC

Iэфф действующее значение,

Iвс выпрямленное среднее,

Iср среднее значение

Ip-, Ip+, Ipp пиковые значения

Icf коэффициент амплитуды Icf, Iff коэффициент формы

Ifc доля основной гармоники Ithd коэффициент искажения DIN, IEC

P активная мощность [Вт]

Q реактивная мощность [Вар]

S кажущаяся мощность [ВА]

φ, cos. сдвиг фазы

Функция интегрирования для активной мощности P, реактивной мощности

Q, кажущейся мощности S, напряжения (Um) и тока (Im),

Число разрядов 4 или 5 в зависимости от измеряемой величины.

Количество фаз: 3, 4, 6

Размер 150 мм x 447 мм x 315 мм

Встроенный принтер Да (опционально)

Диапазон От нуля до 3 МГц или от нуля до 10 МГц в зависимости от используемого входного модуля

Основная погрешность 0,2%, 0,1% или 0,03% в зависимости от используемого входного модуля

Частота дискретизации 0,33 МГц или 1 МГц в зависимости от используемого входного модуля

Диапазон входного напряжения От 0,3 В до 1000 В

Диапазон входного тока (напрямую без использования шунта) От 0,03 мА до 20 А в зависимости от используемого входного модуля

Память для хранения конфигураций 4 МБ

Память для хранения настроек 0,5 МБ

Быстрое преобразование Фурье До 40-й гармоники

RS-232 / USB-интерфейс Стандартно

Интерфейс PI1 для измерения процессов (8 аналоговых/импульсных входов и 4 аналоговых входа) опционально

Интерфейс IEEE 488.2/GPIB (1 Мбит/с Ethernet / 10 Мбит/с или 100 Мбит/с) опционально

Программа Fluke NormaView для ПК (загрузка данных, анализ и составление отчетов) стандартно
