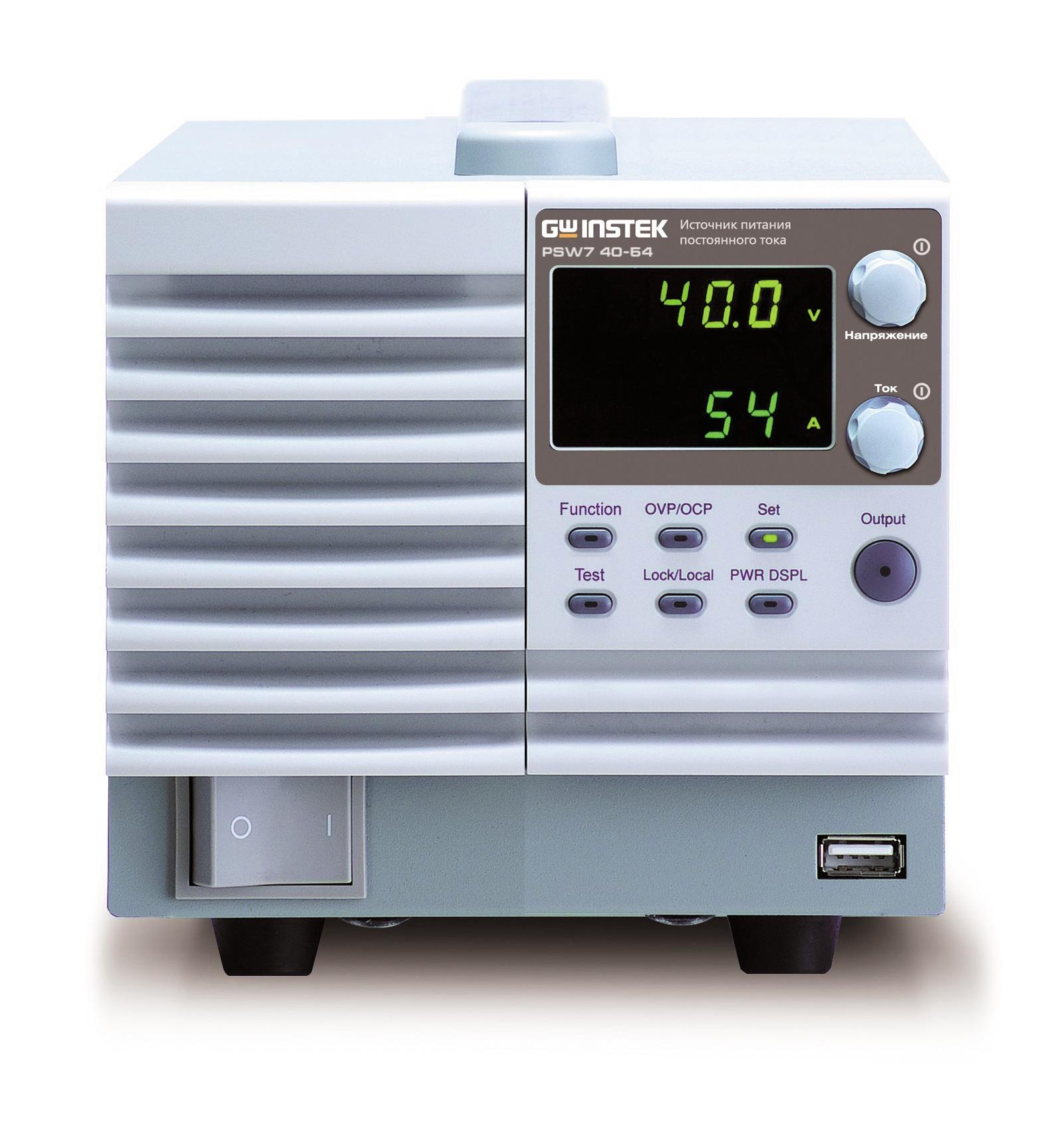

Источник питания PSW7 40-54

Cерия: PSW7

Ограниченное количество

На складе в Москве: 2 шт.

Цена (с НДС):	239 780 Р
Торговая марка:	GW Instek
Напряжение, В:	40
Ток, А:	54
Срок гарантии (лет):	1
Страна производитель:	ТАЙВАНЬ (КИТАЙ)

Добавить к сравнению

Задать вопрос о товаре

Онлайн-демонстрация

Максимальное напряжение 1 канал	40 В
Максимальный ток 1 канал	54 А
Максимальная мощность	720 Вт
Тип преобразования	Импульсный
Возможность программирования	Да
ДУ (интерфейс)	USB, LAN, Аналоговый, опция – GPIB (адаптер GUG-001)
19” форм фактор	Да (корпус 3U)
Особенности	Максимальное разрешение установки 10 мВ/ 10 мА (программно от 1 мВ/ 1 мА – в зав. от модификации). Погрешность установки U/I ±0.1% (базовая). 4-х разрядный дисплей СДИ. Режим стабилизации тока (СС) и напряжения (CV) c выбором приоритета (High Speed/ Slew Rate). Изменяемая крутизна изменения выходного напряжения (Slew Rate) - регулируемая скорость нарастания и спада напряжения/ тока. Объединение однотипных моделей - последовательно (2шт) и параллельно (3шт). Внутренняя память -10 профилей/состояний настроек (Test script). Питание удаленной нагрузки (4-х пр. схема подключения). Защита от перенапряжения, перегрузки по току, перегрева. Конфигурирование статуса источника при включении питания (Power ON config). Нагрузочный резистор в выходной цепи источника для разряда сглажив. фильтра. Масса 5,3 кг, потребляемая от сети ~230В мощность 1000 ВА

Серия: PSW7

Программируемые импульсные источники питания постоянного тока PSW7

Серия PSW7 — это программируемые импульсные источники питания постоянного тока с одним выходом и многодиапазонным режимом работы, обеспечивающий мощность до 1080 Вт. В линейку входят восемнадцать моделей, объединяющих номинальные напряжения 30 В, 40 В, 80 В, 160 В, 250 В и 800 В с максимальной выходной мощностью 360 Вт, 720 Вт и 1080 Вт. Многодиапазонная архитектура позволяет гибко и эффективно настраивать комбинации выходного напряжения и тока в пределах номинальной мощности устройства.

Источники питания серии PSW7 могут соединяться последовательно (до 2 единиц) или параллельно (до 3 единиц), что позволяет создавать системы с повышенным выходным напряжением или током. Такая возможность расширяет сферу применения и обеспечивает универсальное решение для задач с различными требованиями к питанию. Благодаря гибкости многодиапазонного использования мощности и возможности последовательно-параллельного соединения, серия PSW7 позволяет существенно снизить затраты пользователя на приобретение нескольких различных источников питания, заменяя их одним универсальным решением.

Особенностью серии PSW7 является возможность выбора приоритета режима — стабилизации напряжения (CV) или стабилизации тока (CC), что особенно важно для защиты тестируемого устройства (DUT). Традиционные источники питания при включении обычно запускаются в режиме стабилизации напряжения (CV). Это может привести к возникновению высокого пускового тока при подключении ёмкостных или токопотребляющих нагрузок в момент включения. Например, при проверке ВАХ-характеристик светодиодов использование стандартного источника питания становится сложной задачей. Если светодиод подключён к источнику, работающему в режиме CV, при включении и нарастании напряжения до прямого падения на светодиоде ток резко возрастает, превышая установленный предел. Обнаружив превышение, источник переходит из режима CV в режим CC.

Хотя после перехода в режим CC ток стабилизируется, кратковременный всплеск тока в точке пересечения режимов CV и CC может повредить тестируемое устройство. Серия PSW7 решает эту проблему, позволяя при включении выхода работать в режиме приоритета стабилизации тока (CC priority). Это ограничивает пусковой ток в момент достижения порогового напряжения и предотвращает повреждение DUT из-за бросков тока.

Серия PSW7 оснащена функциями защиты от превышения напряжения (OVP) и тока (OCP). Пороги срабатывания OVP и OCP могут быть настроены пользователем, при этом значения по умолчанию установлены на уровне 110 % от номинальных значений напряжения и тока источника питания. При срабатывании любого из механизмов защиты выходное питание автоматически отключается, обеспечивая надёжную защиту тестируемого устройства (DUT).

Все модели серии PSW стандартно оснащены интерфейсами USB Host/Device и LAN; опционально доступны адаптер GPIB-USB и кабель RS232-USB. Поддерживается программное обеспечение LabView Driver и Data Logging PC software, совместимое со всеми доступными интерфейсами, что упрощает интеграцию в автоматизированные испытательные системы и позволяет осуществлять сбор и анализ данных в реальном времени.

На задней панели устройства предусмотрен аналоговый разъём для внешнего управления и мониторинга. Через этот разъём можно управлять включением/выключением питания извне, а также осуществлять непрерывный внешний контроль выходных параметров — напряжения и тока. Данная функция обеспечивает гибкость при интеграции источника питания в сложные испытательные стенды и промышленные системы автоматизации.

Источник питания	1 шт.
Шнур питания	1 шт.
Соединит. провода GTL-123	1 комплект
Кабель USB GTL-240	1 шт.
Набор принадлежностей PSW-004	1 комплект
Инструкция по эксплуатации и программированию на CD	1 шт.
Программ. инструкция по эксплуатации на CD	1 шт.
Крышка выходного терминала PSW-009	1 шт.
