Источник питания PSB7 2800L

1 канал + возможность использовать бустер для увеличения мощности.

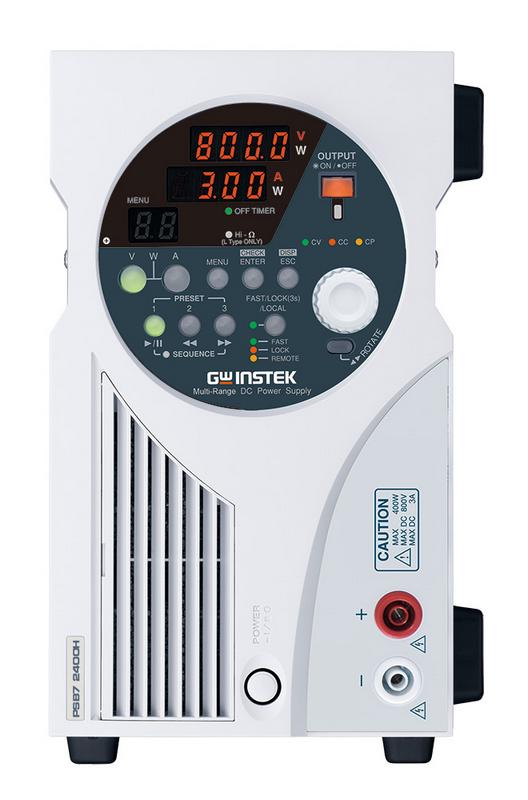

Оригинальная конструкция дает возможность разместить на рабочем месте источник горизонтально или вертикально за счет дублирования ножек-упоров (на нижней и боковой поверхности), а также наличия ротационного дисплея (с поворотом на 90 градусов). Это позволяет идеально использовать полезное пространство, обеспечивая гибкость в выборе положения прибора на столе. Для считывания показаний оператору достаточно только повернуть блок органов индикации и управления в виде круглой подвижной панели на необходимый угол по горизонту.

Основные преимущества и особенности PSB7-серии:

Мультидиапазонность, один источник может заменить несколько

Функция формирования последовательности Uвых под управлением внешнего ПК (с помощью интерфейса RS232C/ USB, опция - GPIB)

Защита от перегрузки по напряжению/ току, по мощности (OVP/ OCP, OPP)

Режим высокоммного подключения (Hi-Ohm mode) при зарядке аккумулятора (блокировка тока противоположной полярности с целью исключения повреждений источника питания)

Запись/воспроизведение 3-ех профилей настроек (напряжение, ток и мощность), наиболее часто используемых пользователем в источнике

Интерфейсы I/O (внешнее аналоговое управление и мониторинг)

Управление функцией «Мультидиапазон»

По сравнению с максимальной выходной мощностью обычного источника питания, которая определяется произведением значений максимального выходного напряжения и тока (т.е. имеет форму прямоугольника), модели серии PSB7 2000 имеют уникальные характеристики выходных параметров в соответствии с заданным алгоритмом в виде наличия сразу нескольких диапазонов «напряжение/ ток». Эта полезная особенность, которая позволяет при обеспечении той же выходной мощности получить дополнительный прирост Uвых при снижении уровня Iвых, и наоборот – увеличить запас по регулировке выходного тока за счет снижения Uвых. Например, для обычного линейного источника с выходной мощностью 360 Вт, номиналы максимального выходного напряжения и тока могут составить 10В/ 36А (соответственно). Сравнивая эти возможности, модель PSB7 2400L с макс. Pвых = 400Вт, обеспечивает выдачу напряжения в диапазоне 0 ~ 80В и ток в нагрузке: 0 ~ 40А. При этом максимальный ток 5А будет выдаваться при напряжении на выходе 80В, и наоборот, при токе в нагрузке до 40А максимальное напряжение может достигать 10В. Таким образом, преодолев классические ограничения (Pmax = Vmax x Imax), модели линейки PSB7 2000 расширяют перечень измерительных приложений, заменяя собой у пользователя сразу несколько источников питания с фиксированными номиналами параметров электропитания.

Последовательные и параллельные соединения

Все модели серии PSB7 2000 можно конфигурировать в общую каскадную или мостовую схему:

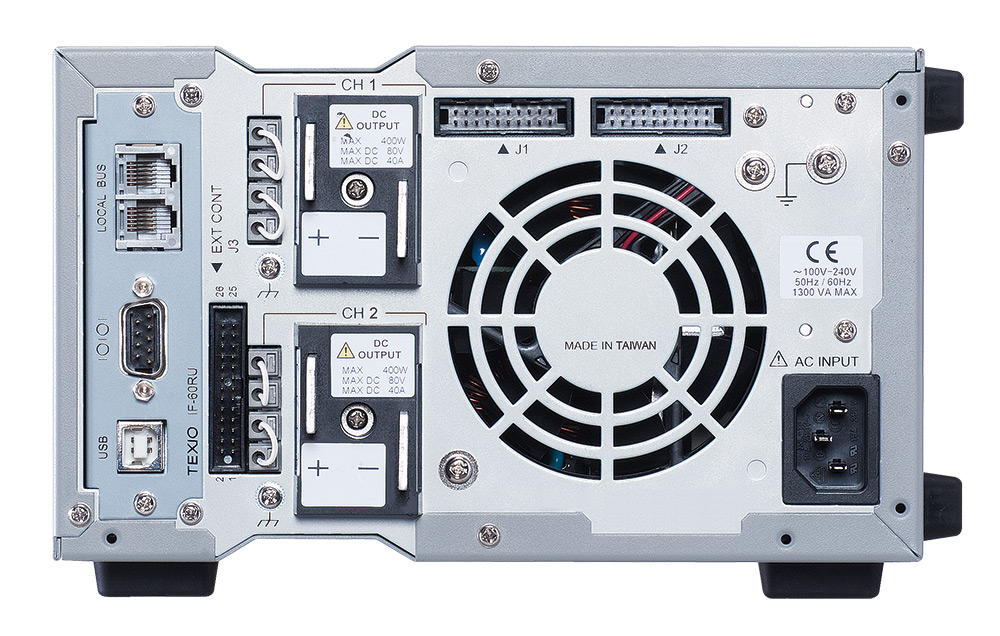

последовательно - до 2-х источников Uном = 80В (для увеличения Uвых); параллельно - от 2-х до 4-х источников для увеличения тока нагрузки/ выходной мощности. Модель 2-ух канального источника PSB72400L2 поддерживает возможность только последовательного объединения двух таких моделей.

Запись и вызов профилей настроек

Источники серии PSB7 2000 обеспечивают запись в память трех профилей настроек (наборов параметров), каждый из которых включает значение выходного напряжения, тока и выходной мощности. Пользователи могут быстро воспроизвести профиль из ячейки памяти посредством прямых манипуляций кнопками управления на передней панели (вызов часто используемого набора настроек источника).

Функция формирования последовательности Uвых/ Iвых

Применение функции формирования последовательности предполагает предварительное редактирование с помощью внешнего ПК серии шагов (единичных блоков), определяемых значениями напряжения, тока и продолжительности, которые в формате CSV загружаются в память источника по интерфейсу RS-232C, USB или опциональному - GPIB для периодического их воспроизведения на выходе. Минимальное время для каждой последовательности задано 1 сек, а максимальное количество шагов с заданными параметрами (Вольт/ Ампер/ сек) – 100. Эта функция при помощи динамически изменяющегося электропитания предназначена для тестирования подключенной нагрузки и оценки её влияния на источник. Тест на надежность разрабатываемых продуктов электроники к изменяющемуся электроснабжению является одним из наиболее важных пунктов процедуры верификации изделий.

Функции защиты от перегрузки (OVP и OCP)

Эти функции гарантируют автоматическое отключение функционального выхода источника PSB7 2000 (в случае если напряжение/ ток на выходе превысят заданные условия), чтобы предотвратить повреждение тестируемого устройства. Уровни защиты от перенапряжения (OVP) и от перегрузки по току (OCP) могут быть установлены в диапазоне 10 ... 110% от номинала напряжения или тока. Заводская уставка порогового значения задана как 110%.

Режим Hi-Ω: защита от обратного тока

При проведении тестов по зарядке аккумулятора стандартный ИП должен иметь реверсный диод на своем выходе, чтобы препятствовать протеканию обратного тока с целью защиты тестируемого устройства (блокировка реверсного тока). Однако весьма затруднительно подыскать и подключить такие полупроводниковые элементы, имеющие высокий рейтинг по току (мощные диоды). Источники серии PSB7 2000 в таких случаях применяют встроенный режим Hi-Ω для изоляции обратного тока (минимизации влияния эффекта смены полярности), что обеспечивает защиту от повреждения питаемой нагрузки в процессе электроснабжения.

Поворотная панель управления

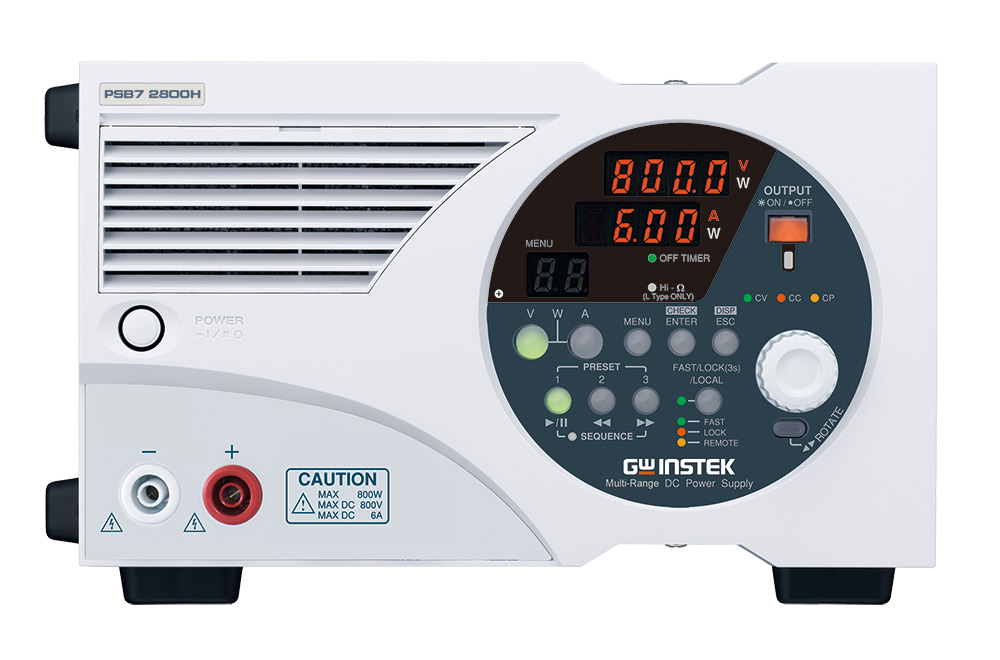

Принимая во внимание вопросы эргономики рабочего места и необходимость рационального использования рабочего пространства, источник PSB7 2000 благодаря уникальному дизайну с возможностью поворота панели управления на угол 90° легко устанавливается на столе вертикально или горизонтально для удобства эксплуатации пользователями. Тем самым занимаемая площадь имеет минимальные размеры (foot print) – экономя пространство для размещения тестируемого устройства и другого оборудования.

Таймер выключения

Встроенный таймер обратного отсчета позволяет в серии PSB7 2000 программировать и задавать время автоматического завершения работы источника (отключения выхода/ сетевого питания). Диапазон задания времени таймера обратного отсчета: минимальный шаг составляет 10 минут, а максимальный интервал отложенного выключения источника - 99 часов 50 минут (более 4-х дней).

Внешний контроль и функция аналогового управления

Пользователи могут управлять значением выходного напряжения/ тока по закону изменения внешнего напряжения (V) или сопротивления (R) при помощи гнезд 26-конт разъема цепей аналогового управления («EXT CONT»). Кроме того, коннектор позволяет реализовать функции «включение/ выключение» функционального выхода электропитания и «отключение источника» от сети питания. На определенном контакте разъема может быть организовано измерение напряжение и тока внешними средствами с целью мониторинга выходных параметров источника.
