Измерение вносимых фазовых шумов в Х-диапазоне ниже -180 дБн/Гц


Измерение вносимых фазовых шумов в Х-диапазоне ниже -180 дБн/Гц



Введение

Вносимый фазовый шум: Величина фазового шума тестируемого активного устройства, привнесенная в фазовый шум основного входного сигнала.

Цель измерения вносимого фазового шума:

  1. Контролировать фазовый шум всей радиосистемы, а не только фазовый шум гетеродина
  2. При разработке синтезаторов/генераторов частоты, подбор компонентов с наименьшим уровнем вносимого фазового шума
  3. Исследование вносимого фазового шума компонента/изделия в разных динамических режимах. В особенности поведение МШУ в динамическом режиме около точки 1 дБ компрессии

1. Схема измерений

Анализаторы фазовых шумов AnaPico PNA7, PNA20, PNA40 позволяют проводить измерения вносимых фазовых шумов активных устройств (МШУ, ВЧ-СВЧ смесители, передатчики, делители частоты). Вносимый фазовый шум может быть измерен анализатором фазового шума AnaPico с помощью метода фазового детектора и с помощью метода двухканальной кросс-корреляционной обработки, схемы измерений представлены на рисунке 1 и 2.

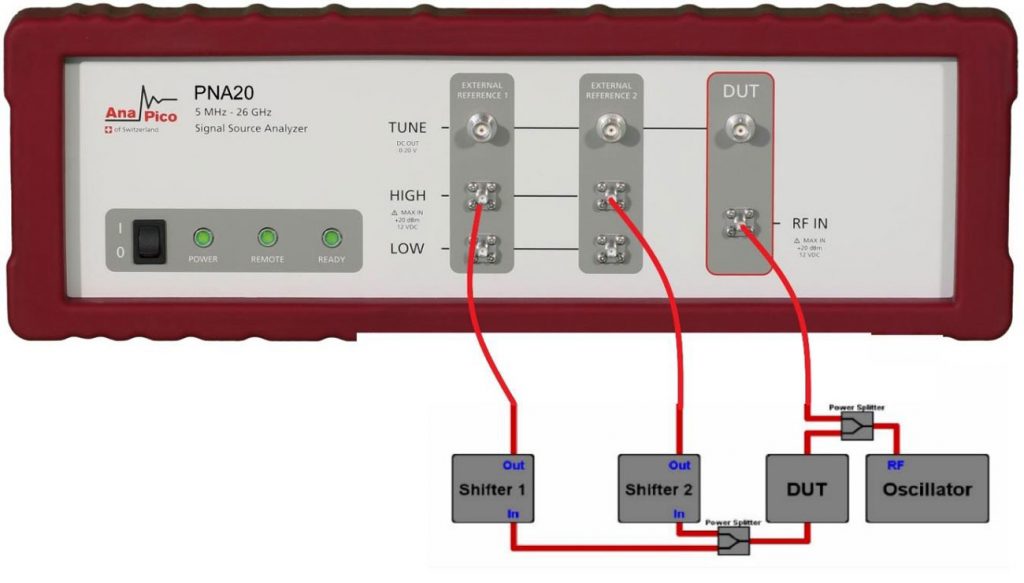

Рис. 1. Измерение вносимого фазового шума с помощью двухканальной системы кросс-корреляции
Рис. 1. Измерение вносимого фазового шума с помощью двухканальной системы кросс-корреляции

Поскольку вносимый фазовый шум значительно ниже, чем показатели абсолютного фазового шума, схема измерения требует установки квадратуры с целью исключение фазового шума и амплитудного шума задающего генератора.

Задающий генератор выдает сигнал нужной частоты, далее сплитер разделяет сигнал между двумя плечами, выход из первого плеча направлен на RF IN измеряемого устройства выход второго плеча направлен на вход внешнего опорного генератора REF1 (HIGH or LOW) или в случае с схемой двух-канальной кросс-корреляции устанавливается второй сплитер и используется два входа REF IN.

Фазовращатели используются с целью создания квадратуры между сигналами в двух плечах, что позволит исключить влияние фазового шума задающего генератора. Фазовый шум задающего генератора может быть исключен из измерений на 60 дБ, амплитудный шум только на 30 дБ, поэтому при выборе задающего генератора в первую очередь нужно обращать внимание на амплитудный шум задающего генератора.

Измерение проходит в два этапа, в первом этапе измеряется чувствительность системы, т.к используется схема из рисунка 1 или 2 без тестируемого устройства DUT, во втором этапе подключают DUT и проводят измерения вносимого фазового шума изделия относительно чувствительности прибора.

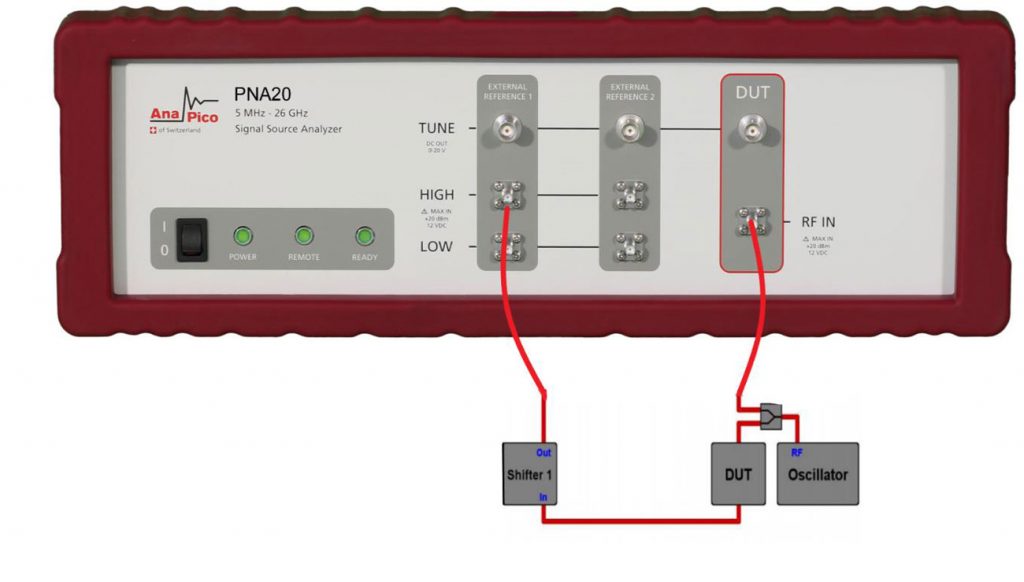

Рис. 2: Измерение вносимого фазового шума методом фазового детектора
Рис. 2. Измерение вносимого фазового шума методом фазового детектора

Чувствительность измерения вносимого фазового шума при 10 корреляциях представлена на рисунке 3, такое измерение выполнимо при 10 корреляциях и если использовать задающий генераторов AnaPico RFS40.

Амплитудный шум синтезатора AnaPico RFS40 на частоте 10 ГГц, 10 кГц отстройка составляет -149,2 дБн/Гц, на отстройке 100 кГц -153.9 дБн/Гц.

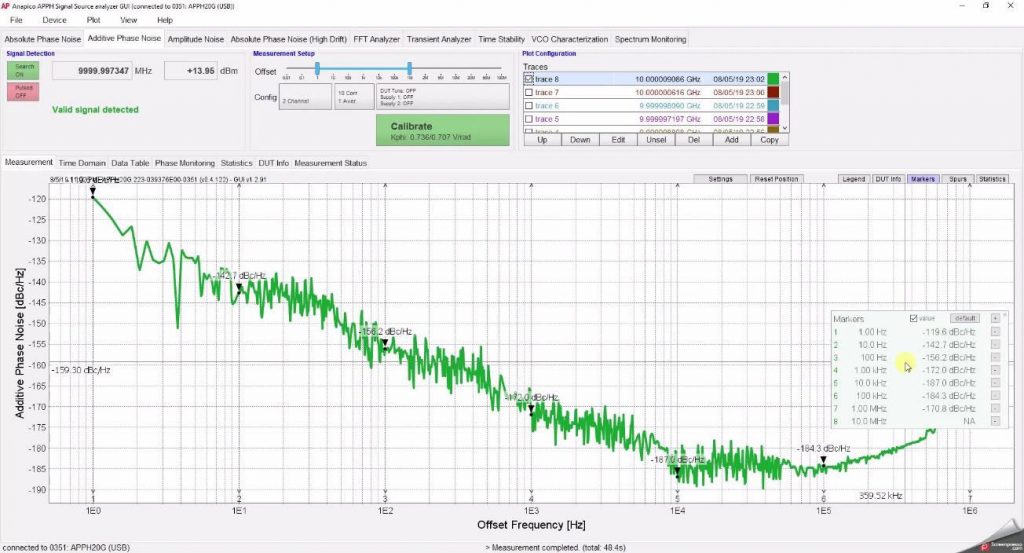

Рис. 3: Чувствительность измерения вносимого фазового шума на частоте 10 ГГц
Рис. 3. Чувствительность измерения вносимого фазового шума на частоте 10 ГГц

Такой уровень чувствительности позволяет в считанные секунды проводить измерения вносимых фазовых шумов МШУ, так, например было измерено несколько усилителей серийного производства одного из производителей, в результате чего благодаря селекции был отобран лучший образец.

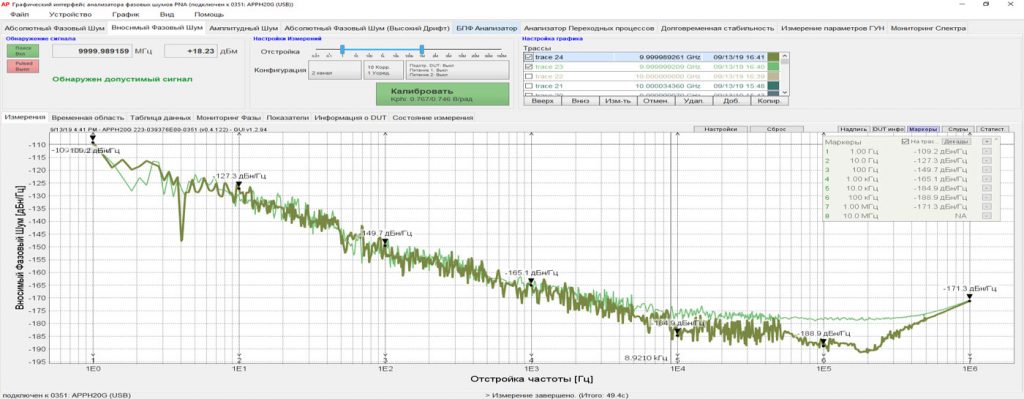

Рис. 4: Измерение вносимого фазового шума усилителей, на частоте 10 ГГц
Рис. 4. Измерение вносимого фазового шума усилителей, на частоте 10 ГГц

Компания AnaPico также разработала интерфейс пользователя на анализаторы фазового шума PNA7, PNA20 и PNA40 на русском языке. Переключить интерфейс можно из меню.

Получение результаты измерений подтверждают факт преимущества в классе Анализаторов фазового шума AnaPico PNA7,PNA20, PNA40 по измерению вносимых фазовых шумов, измеренные характеристики чувствительности на 15-20 дБ превосходят характеристики некоторых других производителей.

2. Заключение

Компания AnaPico ltd обладает решением по измерению абсолютного и вносимого фазового шума в непрерывном и импульсном режиме.

В данном обзоре были отражены возможности анализаторов фазового шума AnaPico.

  • Номер в ГРСИ РФ: 68540-17
  • Производитель / заявитель: Компания “Anapico Ltd.”, Швейцария

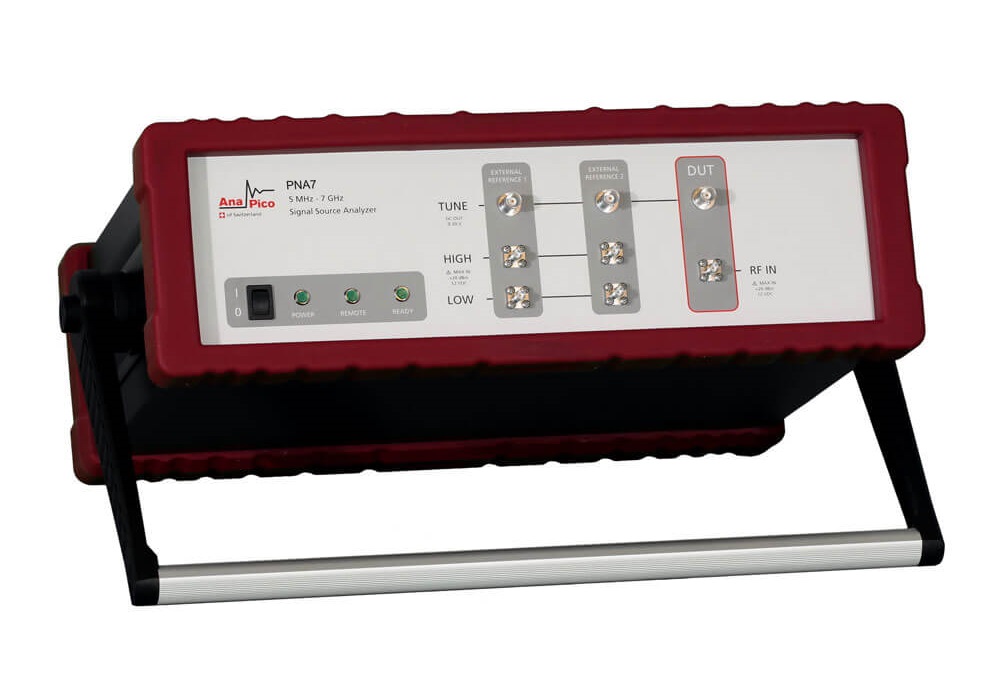

Анализаторы фазовых шумов PNA7, PNA20, PNA40 – предназначены для измерения фазовых и амплитудных шумов в импульсном режиме, исследование вносимых фазовых шумов измерения параметров ГУН и девиации Аллана.

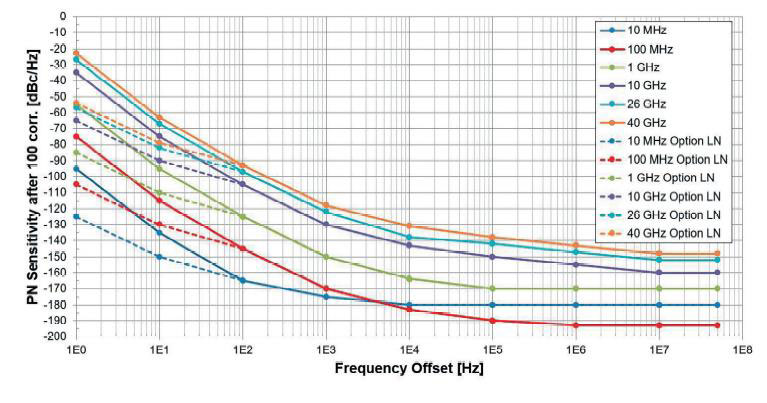

Рис. 5: Типовые технические характеристик чувствительности к измерению фазовых шум
Рис. 5. Типовые технические характеристик чувствительности к измерению фазовых шум

Информация для заказа


Название PNA7 PNA20 PNA40
Опорный генератор с ультра-низким уровнем шума PNA7-LN PNA20-LN PNA40-LN
Измерение фазовых шумов в импульсном режиме PNA7-PULSE PNA20-PULSE PNA40-PULSE
Анализ амплитудных шумов PNA7-AM PNA20-AM PNA40-AM
Установка интерфейса GPIB PNA7-GPIB PNA20-GPIB PNA40-GPIB
Измерение Фазовых шумов импульсной последовательности PNA7-BRUST PNA20-BRUST PNA40-BRUST
Анализ переходных процессов PNA7-TRAN PNA20-TRAN PNA40-TRAN
Анализ долговременной стабильности PNA7-TCTAB PNA20-TCTAB PNA40-TCTAB
Измерение параметров ГУН PNA7-VCO PNA20-VCO PNA40-VCO
Опция спектральный анализ PNA7-SPEC PNA20-SPEC PNA40-SPEC

Оборудование AnaPico за счет использования передовых инженерных технологий и оптимизации производства выгодно отличается по цене чем аналоги класса, преимущество в цене оборудования AnaPico может доходить до 40%.



Автор:  «АнаПико Рус»
Дата публикации:  07.10.2019
Модели:
