Анализатор кабельных трактов и антенн ZVH4
Не доступен для заказа
| Стоимость поверки (с НДС): |
25 020 Р
|
| Торговая марка: | Rohde&Schwarz |
| Срок гарантии (лет): | 1 |
| ФИФ ОЕИ: | №47070-11 до 15.02.2021 г. |
| Тип | Портативный |
| Диапазон частот | 100 кГц … 3,6 ГГц |
| Количество встроенных портов | 2 |
| Динамический диапазон | 100 дБ |
| Выходная мощность | -40 дБм … 0 дБм |
| Особенности | Векторный анализатор цепей (VNA) для проведения 2-портовых (S11, S21, S12, S22) и 1-направленных измерений кабелей и антенн (one-port cable loss). Стандартно функция DTF, измерение КСВН (VSWR), обратные потери (return loss). Встроенный аттенюатор приемного тракта - 0 дБ … 15 дБ (фикс. значения, шаг 5 дБ). Выбор НЧ полосы пропускания от 10 Гц (разрешение 1Гц). Скорость измерений 761 мкс (на точку). Число точек измерений- 16.001. Сенсорный емкостной экран с поддержкой multitouch. Коннекторы N-типа (50 Ом). Масса 3,1 кг. | Опции – поддержка датчиков мощности, источник измеряемого пост. Uсмещ, режим импульсных измерений с датчиком мощности, векторный вольтметр, отношение волновых величин, анализ в домене времени (программная), измерения датчика мощности в частотном диапазоне (программная) |
| Интерфейс | USB, LAN |

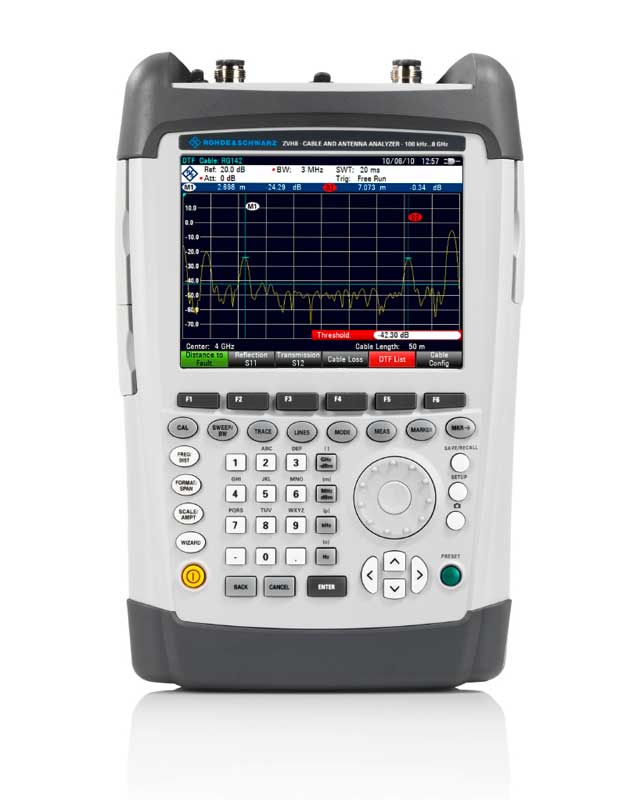

Портативный анализатор кабельных трактов и антенн.
Диапазон частот от 100 кГц до 3,6 ГГц.
Выходная мощность (порт 1, порт 2) от 0 дБмВт до - 40 дБмВт (номинал), шаг 1 дБ.
Число точек - 631. Дисплей цветной ЖК дисплей 6,5 дюймов с разрешением VGA.
Размеры 194 мм × 300 мм × 69 мм, масса 3 кг.

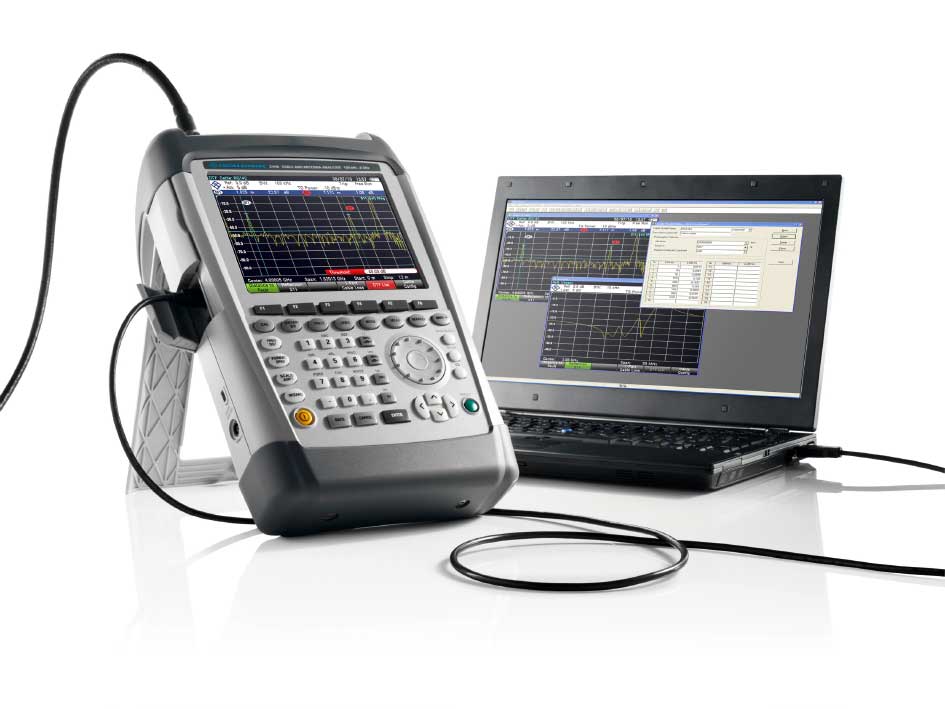

В зависимости от установленных опций прибор R&S®ZVH может быть анализатором кабелей и антенн, двухпортовым векторным анали-затором цепей, измерителем мощности или анализатором спектра. Бесплатное ПО и приложения доступны для удобного дистанционного управления анализатором. Функция мастера также позволяет пользо-вателям предварительно конфигурировать тестовые последовательности для обеспечения повторяемости измерений, сокращает время для проведения измерений и устранения неполадок
Доступные опции и принадлежности
Дистанционное управление через интерфейс USB или локальную сеть R&S®ZVH-K40
Измерение характеристик передачи R&S®ZVH-K39
Векторный анализ цепей R&S®ZVH-K42
Векторный вольтметр R&S®ZVH-K45
Анализ спектра R&S®ZVH-K1
Приложение для измерения спектрограмм R&S®ZVH-K14
Измеритель мощности R&S®ZVH-K9
Комбинированная калибровочная мера ХХ/КЗ/50 Ом, от 0 до 8 ГГц R&S®FSH-Z28
Комбинированная калибровочная мера ХХ/КЗ/50 Ом, от 0 до 3,6 ГГц R&S®FSH-K29
Литий-ионный аккумулятор, 6,75 А•ч R&S®HA-Z206
Мягкая сумка для переноски R&S®HA-Z220
Прочный транспортный кейс R&S®HA-Z221
GPS-приемник
Расширенные характеристики, каталоги, брошюры
-
10.05 МБ
-
4.98 МБ
