Осциллограф АКИП-4133/1
Cерия: АКИП-4133
Нет в наличии
Не доступен для заказа
Рекомендуемая замена: АКИП-4138/2 - в наличии
| Стоимость поверки (с НДС): |
16 100 Р
|
| Торговая марка: | АКИП |
| Срок гарантии (лет): | 1 |
| ФИФ ОЕИ: | №75599-19 до 17.07.2029 г. |
| Страна производитель: | ЛИТВА |
| Тип осциллографа | USB |
| Число каналов | 2 |
| Полоса пропускания | 16 ГГц |
| Максимальный объем памяти | 125 кБ (62,5 кБ на активный канал) |
| АЦП (бит) | 12 |
| Сопротивление входа | 50 Ом |
| Особенности | Цифровой запоминающий USB-осциллограф «2 в 1» (эквивалентное время + реальное время). Время нарастания от 29,2 пс. Максимальная частота стробирования 500 МГц (эквив. время - 2,5 ТГц). Режимы сбора данных - реальное время, эквивалентное время, режим прокрутки, сегментированный режим. Внутренняя синхронизация до 2,5 ГГц, с делителем частоты до 6 ГГц. Внешняя синхронизация с делителем частоты до 16 ГГц. Автоизмерения (более 100 параметров включая измерение «глазковых» диаграмм (NRZ и RZ), БПФ и джиттера и др.), статистика измерений, маркерные измерения (ΔU, ΔT, ΔU/ΔT, F). Математические функции, включая быстрое преобразование Фурье (БПФ). Автоматизированный тест сигнала по «маске» (>100 предустановленных шаблонов по стандартам SONET/ SDH, Fiber Channel, Ethernet, Infiniband, XAUI, ITU G.703, ANSI T1/T102, RapidIO, PCI Express, Serial ATA). |
| Интерфейс | USB, LAN |
| Масса (кг) | 1,5 |

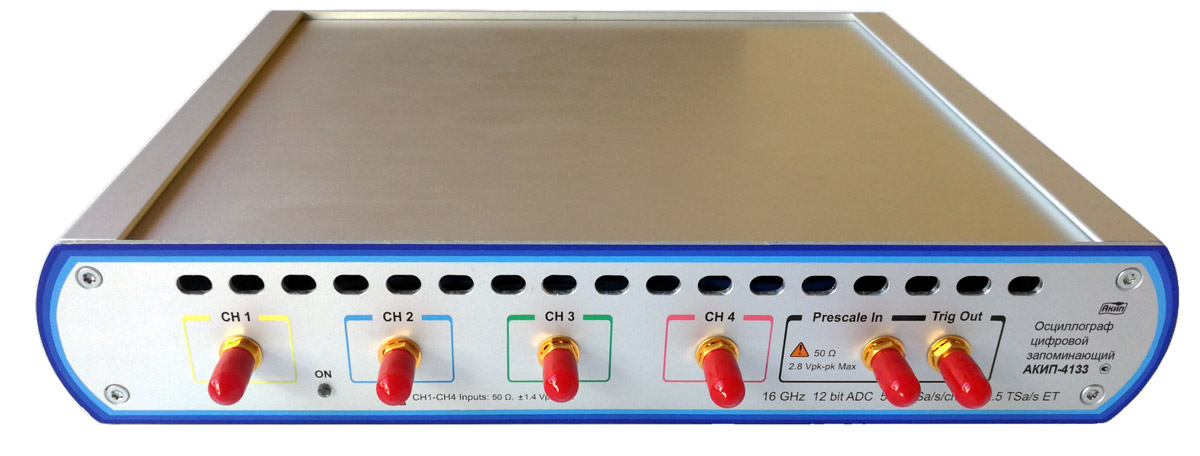

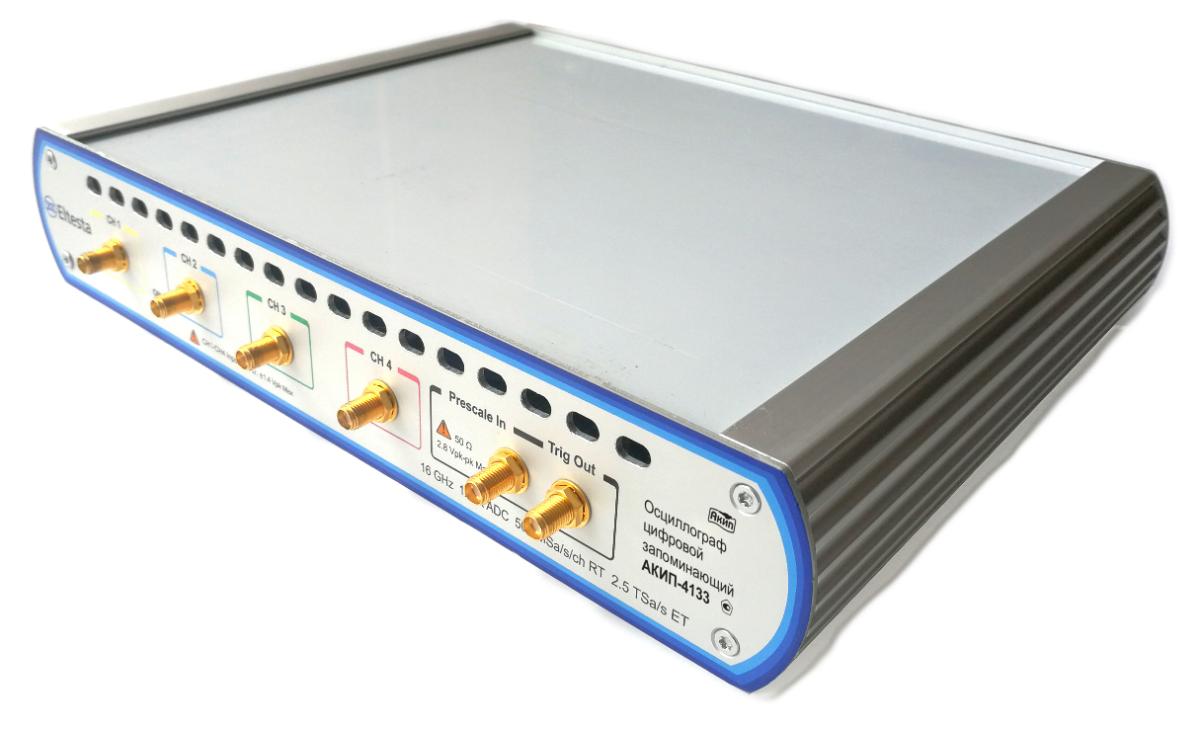

USB-осциллограф АКИП-4133/1
• Число входов: 2 канала
• Полоса пропускания: 16 ГГц
• Разрешение АЦП: 12 бит
• Объем памяти: 125 Кб для модели АКИП-4133/1
• Уровень собственных шумов (экв. время): < 2,4 мВскз (макс.)
• Внутренняя синхронизация: прямой вход до 2,5 ГГц, с внутренним делителем частоты до 6 ГГц, с внешним делителем до 16 ГГц
• Широкий перечень автоматических измерений (53 параметра), включая измерение параметров NRZ сигналов (33 параметра) и RZ сигналов (34 параметра), гистограммы (15 параметров), джиттер и др.
• Математика до 4-х функций (58 операторов), включая быстрое преобразование Фурье и интерполяцию Sin(x)/X.

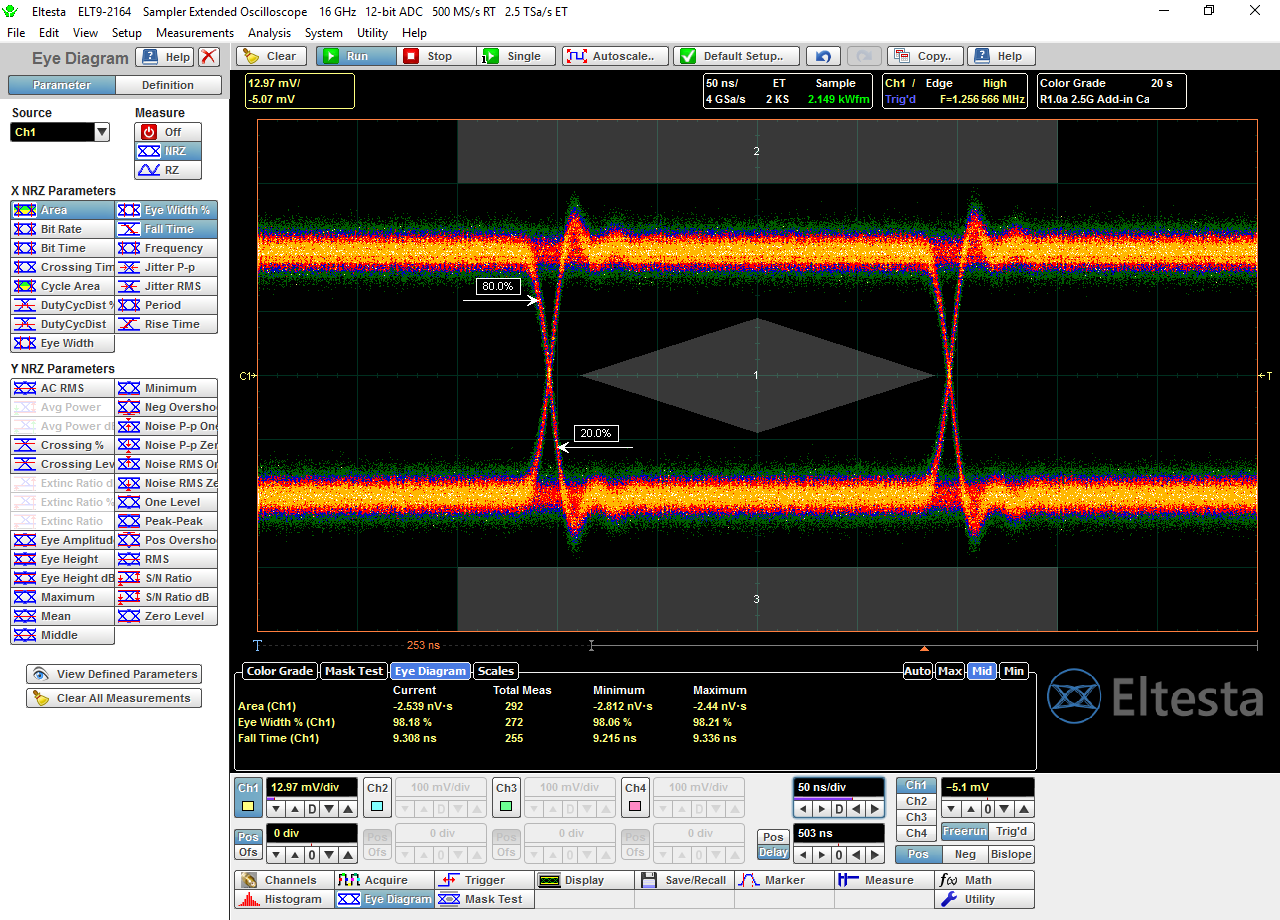

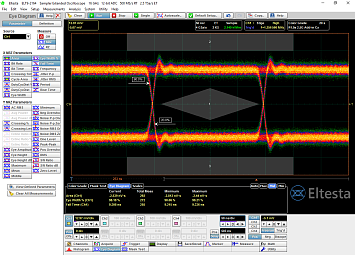

• Построение глазковых диаграмм, автоматизированный тест сигнала по «маске» (более 100 готовых шаблонов по стандартам SONET/ SDH, Fiber Channel, Ethernet, Infiniband, XAUI, ITU G.703, ANSI T1/T102, RapidIO, PCI Express, Serial ATA).
• Программное обеспечение FemtoScope-9 с поддержкой ОС: Windows 7/ 10 (32/ 64 бит).
| Осциллограф АКИП-4133/1 | 1 шт. |
| Адаптер питания со стандартным сетевым кабелем | 1 шт. |
| Кабель USB | 1 шт. |
| Гаечный ключ | 1 шт. |
| ПО на диске | 1 шт. |
