Осциллограф АКИП-4155/3

Серия: АКИП-4155

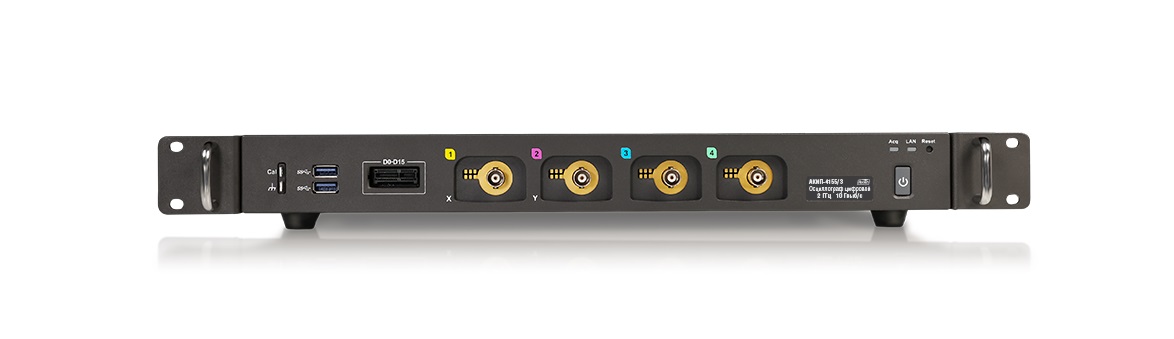

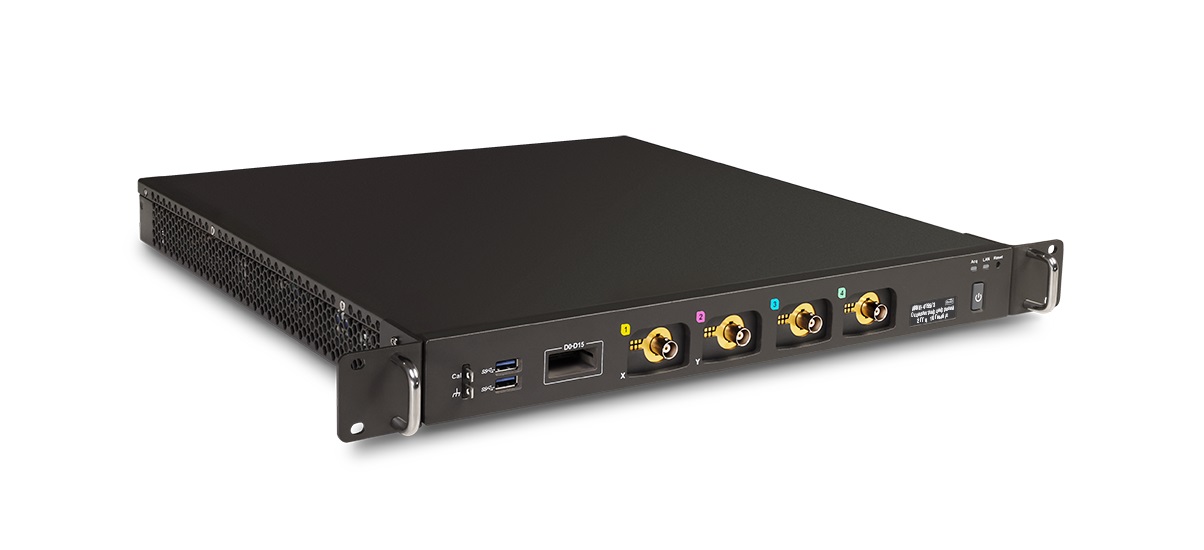

8-канальные и 4-канальные низкопрофильные осциллографы серии АКИП-4155

• Базовые модели 4 или 8 каналов + 1 внешний триггер. Объединение нескольких устройств для создания высокоскоростной системы сбора данных с 512 каналами.
• Полоса пропускания до 2 ГГц с частотой дискретизации 5 Гвыб/с (10 Гвыб/с в режиме ESR) на каждом канале.
• Низкий уровень шумов, поддержка вертикальных шкал от 0,5 мВ/дел до 10 В/дел
• Скорость захвата формы сигнала до 170 000 осциллограмм/с (в обычном режиме, до 750 000 в режиме последовательности)
• Поддержка 256-уровневой градации интенсивности и режимов отображения цветовой температуры
• Общая длина записи 500 МБ
• Интеллектуальная схема синхронизации: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup / hold, Delay и Video (поддерживается HDTV), синхронизация по зоне
• Синхронизация и декодирование последовательной шины, поддерживает протоколы I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT и Manchester
• Режим сегментированного сбора (Sequence), разделяющий максимальную длину записи на множество сегментов (до 80 000) в соответствии с условиями запуска, заданными пользователем, с очень малым мертвым временем между сегментами для захвата квалифицирующего события
• Функция записи исторической формы сигнала (History), максимальная длина записываемой формы сигнала составляет 80 000 кадров
• Автоматические измерения по 50+ параметрам, поддержка статистики с гистограммой, треком, трендом, измерение стробирования, а также измерения по математике, истории, памяти
• 4 математические трассы (8 МБ БПФ, сложение, вычитание, умножение, деление, интегрирование, дифференциал, квадратный корень и т.д.), поддерживает редактор формул
• Большое количество функций анализа данных, таких как поиск, навигация, цифровой вольтметр, частотомер, гистограмма формы сигнала, анализ мощности и анализ глазковых диаграмм, джиттера
• 16 цифровых каналов
• Функция генератор сигналов произвольной формы 25 МГц

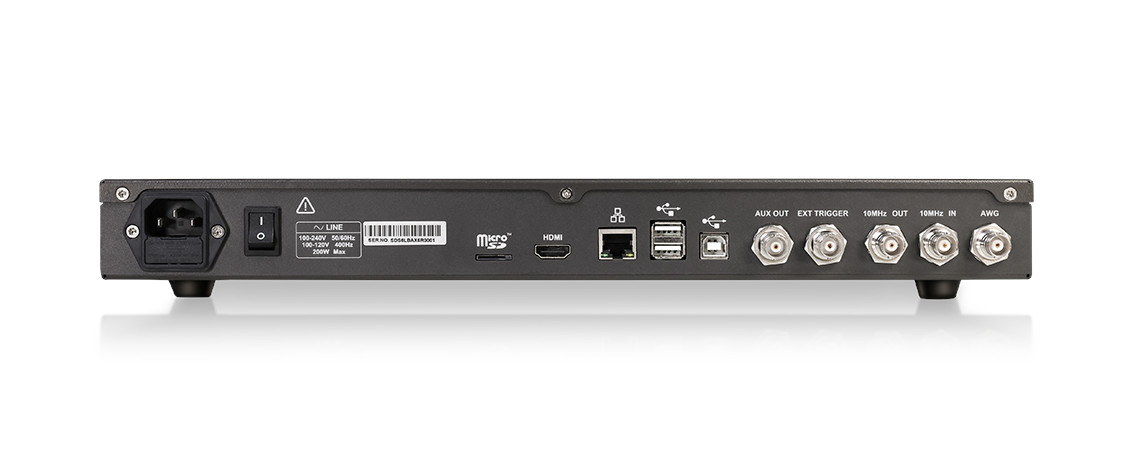

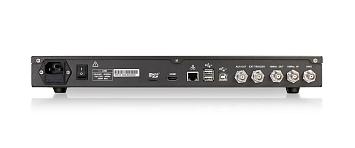

• Интерфейсы включают: 4x USB Hosts, USB Device (USBTMC), 1000M LAN VXI-11/ Telnet/ Socket), micro SD card, Pass/Fail, Trigger Out, HDMI, 10MHz In, 10MHz Out
• Встроенный веб-сервер поддерживает дистанционное управление через порт LAN с помощью веб-браузера. Поддерживает команды дистанционного управления SCPI. Поддержка внешней мыши и клавиатуры


Гибкая многоканальная высокоскоростная система сбора данных  Стандартные размеры: 4-канальные модели - 1U, 8-канальные модели - 2U  Несколько блоков объединяются в высокоскоростную систему сбора данных с числом каналов до 512, которые запускаются сигналами синхронизации с малым сдвигом от 64-канального распределителя синхронизации SYN64.  Хост может получить доступ к каждому устройству через 1000M LAN. Для удобства сбора данных предусмотрен полный набор команд SCPI, а также драйверы LabVIEW и IVI. Порт LAN совместим с LXI.  Тактовые генераторы синхронизируются между всеми устройствами в тестовой системе путем каскадного соединения 10 МГц входных и 10 МГц выходных тактовых генераторов в последовательную цепочку
