Осциллограф АКИП-4146/1

Осциллографы высокого разрешения серии АКИП-4146 доступны в вариантах с полосой пропускания 8 и 6 ГГц, оснащены 12-разрядным АЦП с частотой дискретизации до 20 Гвыб/с, максимальной длиной записи 2 Гвыб/канал и поддерживают одновременное отображение до 4 аналоговых и 16 цифровых каналов для высокопроизводительного анализа смешанных сигналов.
Осциллографы АКИП-4146 имеют максимальную скорость захвата осциллограмм до 1 000 000 осц./с. Кроме того, реализована инновационная система цифрового запуска с высокой чувствительностью и минимальным джиттером. Система запуска поддерживает множество мощных режимов, включая запуск по последовательным шинам. Инструменты такие как запись истории осциллограмм, функции поиска и навигации, Signal Scan, тест по маске, построение диаграмм Боде, анализ мощности, анализ глазковых диаграмм и джиттера, анализ спектра в реальном времени (RTSA), векторный анализ сигналов (SigVSA) и тесты на соответствие стандартам — позволяют выполнять расширенный захват, сохранение и анализ записей осциллограмм. Обширный набор измерительных и математических функций, опция встроенного генератора произвольных форм сигналов с полосой 50 МГц, а также декодирование последовательных шин также входят в число возможностей АКИП-4146.
Большой 15,6-дюймовый HD-дисплей с ёмкостным сенсорным экраном поддерживает мультитач-жесты; в сочетании с продуманным и удобным интерфейсом это существенно повышает эффективность работы. Также поддерживается управление с помощью мыши и удалённое управление через веб-интерфейс по локальной сети (LAN).

Основные характеристики

• 4 аналоговых канала, полоса пропускания до 8 ГГц, частота дискретизации до 20 Гвыб/с
• 12-разрядный АЦП
• Низкий уровень собственных шумов: 300 мкВ скз при полосе 8 ГГц, 220 мкВ скз при полосе 4 ГГц

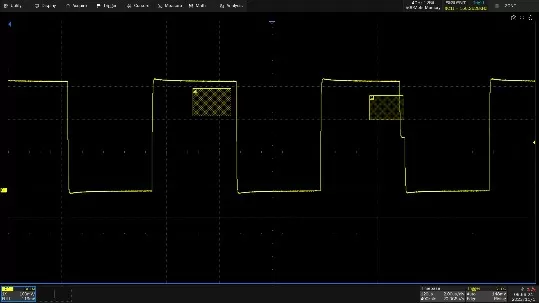

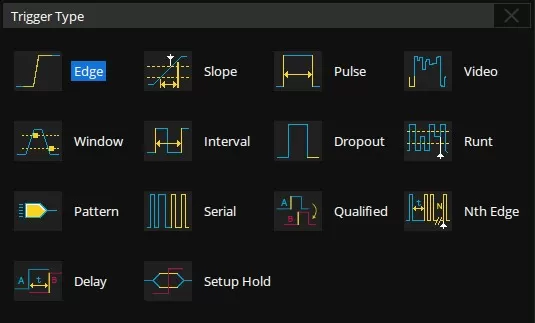

• Интеллектуальная система запуска: по фронту, наклону, импульсу, окну, неполному импульсу (Runt), интервалу, пропуску (Dropout), шаблону (Pattern), квалифицированному (Qualified), N-му фронту, пред-/последействию (Setup/Hold), задержке и видео (с поддержкой HDTV). Функция Zone Trigger упрощает настройку сложных условий запуска

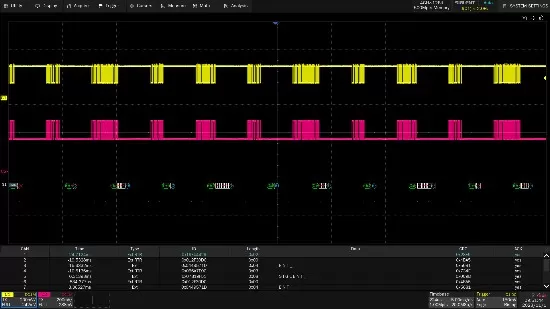

• Запуск и декодирование последовательных шин: поддерживаются протоколы I2C, SPI, UART, CAN, LIN, CAN FD, CAN XL, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, ARINC429 и USB 2.0
• Режим сегментированного сбора данных: максимальная длина записи делится на сегменты (до 124 000), выбираемые по заданным пользователем условиям запуска, с минимальным мёртвым временем между сегментами для фиксации целевых событий

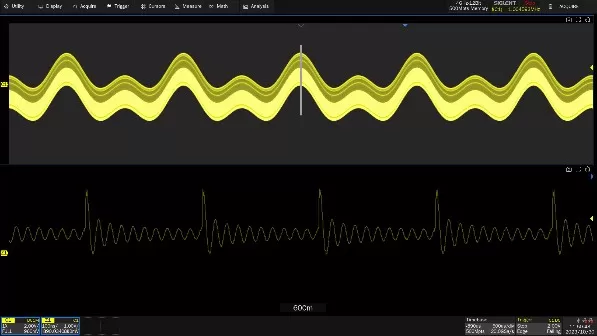

• Запись истории осциллограмм (History): максимальная длина записи — 124 000 кадров
• Автоматические измерения более 50 параметров; поддержка статистики с гистограммами, треками, трендами, измерений с стробированием, а также измерений по математическим, историческим и сохранённым осциллограммам
• 4 математические осциллограммы (БПФ до 32 Мвыб, фильтрация, сложение, вычитание, умножение, деление, интегрирование, дифференцирование, извлечение квадратного корня и др.), поддержка редактора формул

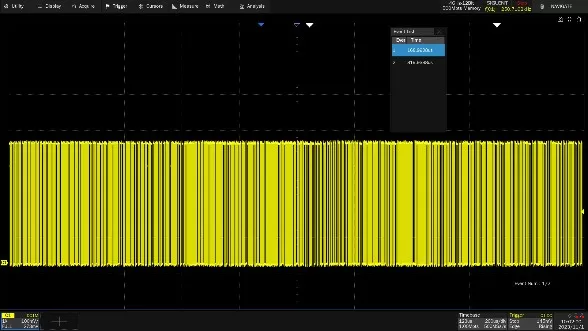

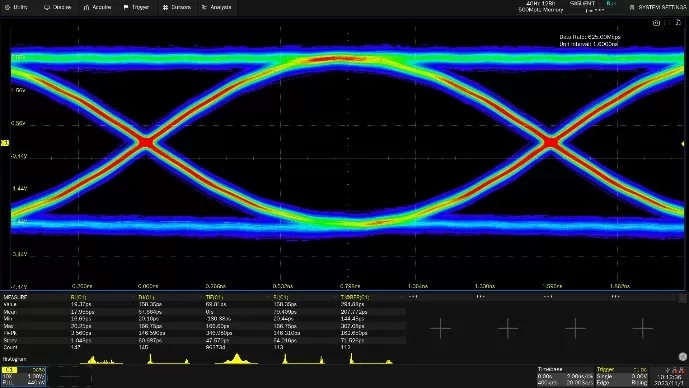

• Широкий набор функций анализа данных: поиск (Search), навигация (Navigate), SignalScan, цифровой вольтметр, счётчик частоты, гистограмма осциллограммы, диаграмма Боде, анализ мощности, анализ глаз-диаграмм и джиттера, тесты на соответствие стандартам (Compliance Test)

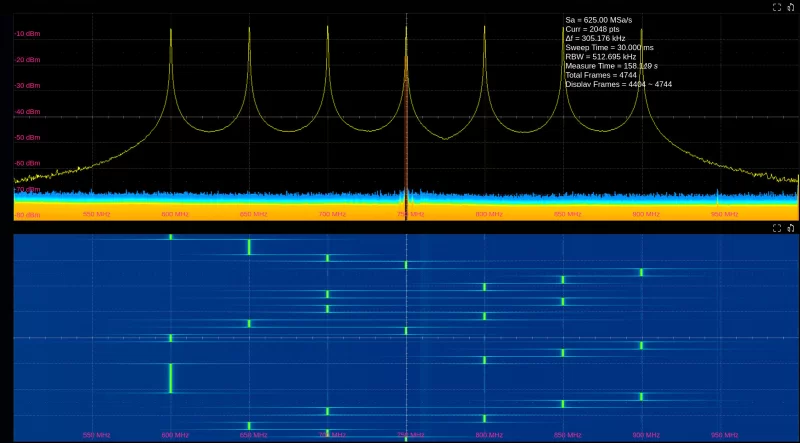

• Режим анализатора спектра (только для моделей с индексом «А»)

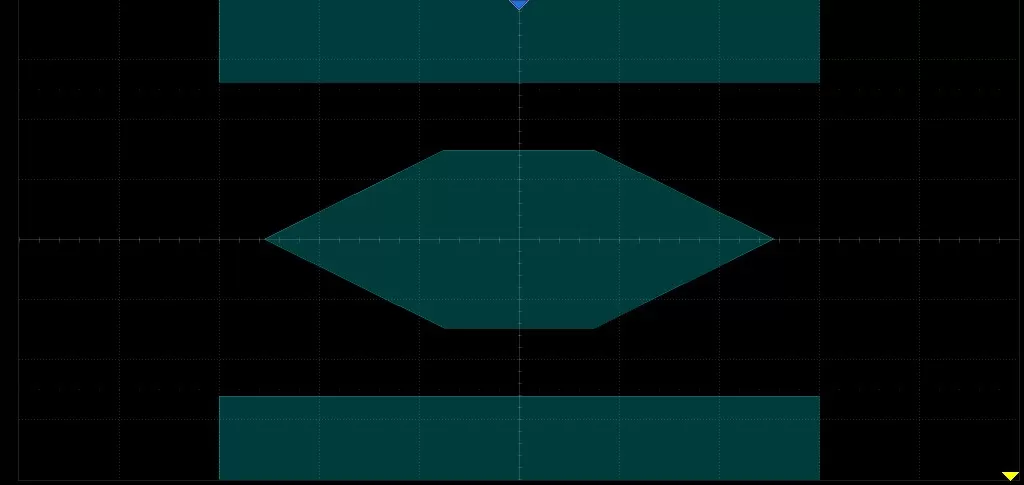

• Аппаратное усреднение и режим повышенного разрешения (Hi-Res) с высокой скоростью обработки; аппаратная функция теста по маске с редактором масок для создания пользовательских шаблонов
• 16 цифровых каналов
• Встроенный генератор форм сигналов с полосой 50 МГц (опция SDS7000A-FG)
• Большой 15,6-дюймовый HD TFT-LCD-дисплей с разрешением 1920 × 1080; ёмкостный сенсорный экран поддерживает мультитач-жесты
• Интерфейсы: 4 × USB Host 3.1 Gen 1, 2 × USB 3.0 Host, USB 2.0 Device, 2 × 1000 Мбит/с LAN, DVI-D, DisplayPort 1.2, HDMI 1.4, аудиовыход, вход внешнего запуска (Trigger In), вспомогательный выход (Aux Out: Pass/Fail, Trigger Out), вход 10 МГц, выход 10 МГц
• Встроенный веб-сервер для удалённого управления через порт LAN с помощью веб-браузера. Поддержка команд удалённого управления SCPI. Поддержка внешней мыши и клавиатуры

12-битное разрешение Аппаратная реализация 12-битного разрешения обеспечивает: Высокую чёткость отображения деталей формы сигнала Повышенную точность результатов измерений Надежную регистрацию мелких изменений параметров сигнала Минимальные искажения при обработке данных Такое техническое решение позволяет получать максимально достоверную информацию при анализе сигналов и проведении измерений, что особенно важно при работе с высокочастотными и маломощными сигналами.

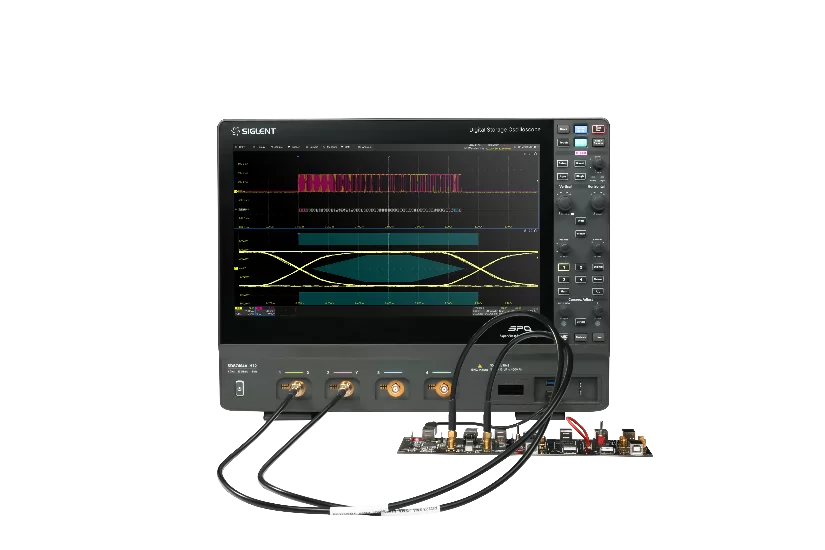

	Тестирование на соответствие стандартам
