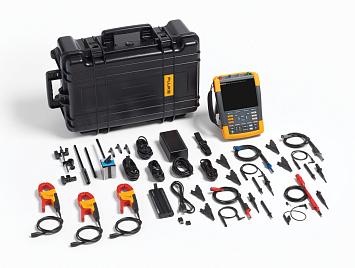

Анализатор работы электроприводов FLUKE MDA-550 III-серии

Упрощение сложного процесса поиска и устранения неисправностей электропривода с пошаговыми настройками проверки и автоматизированными измерениями на приводе, которые обеспечивают надежные и повторяемые результаты измерений.

Анализатор работы электроприводов Fluke MDA 550 экономит время и устраняет необходимость настройки сложных измерений, упрощая поиск и устранение неисправностей в электроприводах. Просто выберите проверку, и система измерений с пошаговыми инструкциями покажет, где можно установить соединения для измерения напряжения и силы тока, а предварительно заданные профили измерений обеспечат захват всех данных, необходимых для каждой критически важной секции электропривода — от входа до выхода, шины постоянного тока и самого электродвигателя. Прибор MDA-550 обеспечивает возможность выполнения от базовых до расширенных измерений, а благодаря встроенному генератору отчетов вы можете быстро и легко создавать отчеты по результатам «As-found» (Измерено)/«As-Left» (Оставлено).

MDA-550 — это идеальный портативный измерительный прибор для анализа работы электроприводов, который позволяет безопасно находить и устранять типичные проблемы в системах электроприводов инверторного типа.

Измеряйте ключевые параметры электроприводов, включая напряжение, силу тока, напряжение на шине постоянного тока и пульсации переменного тока, асимметрию и гармоники напряжения и тока, модуляции напряжения, а также разряды напряжения на концах вала электродвигателя.

Выполняйте расширенные измерения с коэффициентом гармоник, чтобы определить влияние гармоник низкого и высокого порядка на вашу систему электропитания.

Выполняйте пошаговые измерения на входе электропривода, шине постоянного тока, выходе привода, на входе двигателя и валу с графическими пошаговыми схемами напряжения и тока.

Используйте упрощенную настройку измерений с предварительно заданными профилями измерений для автоматического запуска сбора данных на основе выбранной процедуры проверки.

Быстро и легко создавайте отчеты, которые идеально подходят для документирования поиска и устранения неисправностей, а также для совместной работы с другими сотрудниками.

Измеряйте дополнительные электрические параметры с помощью осциллографа 500 МГц, измерителя и функции записи для полного диапазона электрических и электронных измерений в промышленных системах.

Анализатор работы электроприводов Fluke MDA-550 использует измерения с пошаговыми инструкциями для упрощения анализа

Вход привода

Измерьте входное напряжение и ток, чтобы быстро определить, находятся ли значения в допустимых пределах, сравнивая номинальное установленное напряжение привода с фактическим напряжением. Затем проверьте входной ток, чтобы определить, находится ли он в пределах максимального значения, и имеют ли проводники подходящий размер. Кроме того, можно проверить, находится ли гармоническое искажение в пределах допустимого уровня, путем визуальной проверки формы сигнала или путем просмотра экрана спектра гармоник, который показывает общее гармоническое искажение и отдельные гармоники.

Асимметрия напряжения и тока

Проверьте асимметрию напряжения на входных клеммах, чтобы убедиться, что асимметрия фаз не слишком высокая (> 6–8%), и что чередование фаз является правильным. Также можно проверить асимметрию тока, поскольку чрезмерная асимметрия может указывать на проблемы с выпрямителем привода.

Расширенные измерения гармоник

Чрезмерные гармоники представляют угрозу не только для ваших вращающихся машин, но и для другого оборудования, подключенного к системе электропитания. MDA-550 позволяет находить гармоники электропривода, а также выявлять возможное влияние переключающих элементов инвертора. MDA-550 имеет три диапазона гармоник, с 1-й по 51-ю гармонику, 1–9 кГц и 9–150 кГц, что обеспечивает возможность обнаружения проблем загрязнения гармоник.

Шина постоянного тока

Преобразование переменного тока в постоянный на электроприводе имеет огромное значение, так как правильное напряжение и надлежащее сглаживание с низким уровнем пульсаций необходимы для обеспечения максимальной производительности привода. Высокий уровень пульсаций напряжения может быть признаком неисправности конденсаторов или некорректного определения размеров подключенного электродвигателя. Функцию записи можно использовать для динамической проверки производительности шины постоянного тока в рабочем режиме с нагрузкой.

Выход привода

Проверьте выходную мощность привода, обращая внимание на отношение напряжения к частоте (Н/Ч) и на модуляцию напряжения. При высоком соотношении напряжения/частоты электродвигатель может перегреться. При низким соотношении Н/Ч подключенный электродвигатель может не обеспечивать крутящий момент под нагрузкой, необходимый для эффективного выполнения заданного процесса.

Модуляция напряжения

Измерения сигнала с широтно-импульсной модуляцией используются для проверки высоких пиков напряжения, которые могут повредить изоляцию обмотки электродвигателя. Время или скорость нарастания импульсов указывается в виде значений dV/dt (скорость изменения напряжения со временем), которые необходимо сравнить с указанной изоляцией электродвигателя. Измеренные параметры также можно использовать для измерения частоты переключения, чтобы определить наличие потенциальных проблем с электронным переключением или с заземлением, где сигнал плавает вверх и вниз.

Вход электродвигателя

Важно убедиться, что напряжение подается на входные клеммы электродвигателя, а выбор кабелей, ведущих от привода к двигателю, имеет решающее значение. Неправильный выбор кабелей может привести к повреждению привода и электродвигателя из-за чрезмерного отраженного пикового напряжения. Важно убедиться, что ток на клеммах находится в пределах характеристик электродвигателя, так как превышение тока может привести к перегреванию электродвигателя, снижая срок службы изоляции статора, что может привести к преждевременному отказу электродвигателя.

Напряжение на концах вала электродвигателя

Импульсы напряжения от привода с регулируемой частотой вращения могут замыкаться от статора электродвигателя к ротору, что приводит к появлению напряжения на валу ротора. Когда напряжение на валу ротора превышает изоляционную способность смазки подшипника, могут возникнуть токи искрового разряда (искрение), что приведет к образованию питтинговой коррозии и канавок на обойме подшипника электродвигателя, из-за чего электродвигатель может преждевременно выйти из строя. Прибор MDA-550 поставляется с щеточными наконечниками датчика из углеродного волокна, которые легко обнаруживают наличие разрушительных искровых разрядов, в то время как амплитуда импульса и счетчики событий позволяют принять меры до возникновения неисправности. Дополнение в виде данной принадлежности позволяет обнаруживать потенциальные повреждения без дорогостоящих стационарных решений.

Измерения с пошаговыми инструкциями позволяют всегда получать необходимые данные

Модель MDA-550 предназначена для быстрой и простой проверки и устранения типичных неисправностей в трехфазных и однофазных системах электроприводов инверторного типа. Информация на экране и пошаговые инструкции по настройке позволяют легко настроить анализатор и получить результаты измерений параметров привода, необходимые для быстрого принятия оптимальных решений по техническому обслуживанию. От входа питания до установленного электродвигателя — MDA-550 позволяет выполнять измерения для самой быстрой диагностики электродвигателей.
