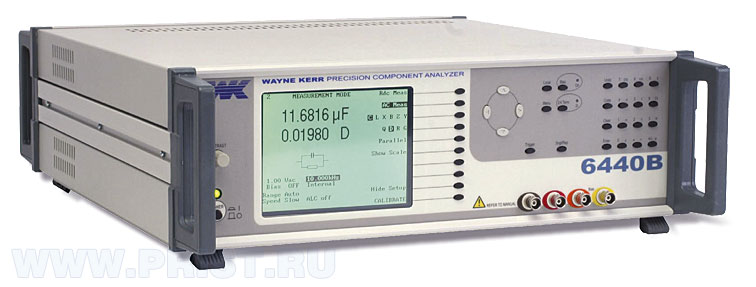

Анализатор компонентов прецизионный WK 6440В

Cерия: WK 6400
Нет в наличии
Цена (с НДС):
1 967 154 Р
Стоимость поверки (с НДС):
11 220 Р
Торговая марка: Wayne Kerr
Срок гарантии (лет): 1
Госреестр СИ: №33772-07 до 07.06.2027 г.
Страна производитель: СОЕДИНЕННОЕ КОРОЛЕВСТВО
Измеряемые параметры Емкость (C), индуктивность (L), активное сопротивление (R), активная проводимость (G), реактивная проводимость (B), реактивное сопротивление (X), коэффициент диэлектрических потерь (D), добротность (Q), комплексное сопротивление (Z), полная проводимость (Y) и фазовый угол
Погрешность 0,02
Электрическое сопротивление (от) 0,01 мОм
Электрическое сопротивление (до) 2 ГОм
Разрешение (R) 0,01 мОм
Электрическая емкость (от) 1 фФ
Электрическая емкость (до) 1 Ф
Разрешение (C) 1 фФ
Индуктивность (от) 0,1 нГн
Индуктивность (до) 2 кГн
Разрешение (L) 0,1 нГн
Частота тест сигнала 20 Гц | 3 МГц
Диапазон частот Фиксированный
Особенности Тест сигнал, 1000 фиксированных значений частоты. Быстрое автоматическое тестирование конденсаторов. Высокая точность определения диэлектрических потерь. Определение резонансных частот компонента или контура. Отображение в виде графика зависимости любого измеряемого параметра от частоты.
Интерфейс GPIB
Уровень тест сигнала 1 мВ | 10 В
Анализаторы компонентов прецизионные WK6430В, WK6440В предназначены для проведения высокоточных измерений как основных параметров пассивных радиокомпонентов (индуктивность, емкость, сопротивление, проводимость), так и сопутствующих (добротность, тангенс угла потерь) в диапазоне частот от 0 до 3 МГц.

Принцип действия анализаторов компонентов основан на определении значений тока и напряжения на объекте измерения. Измеренные ток и напряжение преобразуются в цифровую форму. На основании независимых измерений тока и напряжения при различных фазовых соотношениях опорного и измеряемого сигнала, процессор вычисляет электрические характеристики измеряемого объекта.

Анализаторы компонентов предоставляют следующие возможности для проведения измерений, вывода на дисплей и контроля:

- измерения на фиксированной частоте;

- многочастотные измерения в соответствии с количеством частот, определенных пользователем;

- вывод на дисплей результатов измерений;

- определение резонансных частот компонентов или контура;

- вывод на дисплей расхождения с установленным номинальным показателем для компонента;

- вывод на дисплей результатов измерений либо в виде абсолютных величин, либо в виде процентного расхождения с определенным номинальным показателем;

- вывод на дисплей соответствующей гистограммы с целью упрощения настройки изменяемых компонентов;

- вывод результатов измерений на принтер;

- логарифмическое или графическое представление параметров компонента

или контура в пределах определенного пользователем диапазона частот (с функцией анализа);

- вывод графического отображения результатов на принтер;

- сортировка компонентов (по отдельному заказу).

Анализаторы компонентов выпускаются в 2 модификациях, различающихся между собой диапазонами частот, в которых проводятся измерения, наличием дополнительных функций.

Основная область применения – измерения в радиоэлектронике.

Измеритель RLC WK6440B 1 шт.
Шнур питания 1 шт.
Провод 1EVA40100 1 комплект
Калибровочный сертификат 1 шт.
Инструкция по эксплуатации 1 шт.
Набор предохранителей1 комплект
Набор емкостей1 комплект
