Генератор сигналов T3AWG3258
Cерия: T3AWG3K
Не доступен для заказа
| Торговая марка: | TELEDYNE TEST TOOLS (T3) |
| Количество каналов | 8 |
| Цифровой выход | 16 / 32 – опция |
| Частотный диапазон ОТ | 1 мкГц |
| Частотный диапазон ДО | 250 МГц |
| Опорный генератор (погрешность установки частоты) | ±2×10-6 |
| Выходной уровень (минимум) | 5 мВ |
| Выходной уровень (максимум) | 6 Впик-пик (12 Впик-пик – опция) |
| Выходной импеданс (Ом) | 50 Ом, 1 МОм |
| ЦАП (бит) | 16 |
| Память (СПФ) | 128 МБ |
| Виды модуляции | АМ, ЧМ, ФМ, ЧМн, ФМн, ШИМ |
| ГКЧ | Да |
| BURST Пакетный режим | Да |
| Экран (см, разрешение) | сенсорный, 17,8 см 1024х600 |
| Особенности | Генератор 3 в 1 – функциональный генератор, генератор сигналов произвольных форм, генератор кодовых последовательностей (опция). Маркерный выход. Высота 3U, возможность монтажа в 19” стойку. Опции увеличения памяти до 1 ГБ. |
| Интерфейс | USB, LAN |

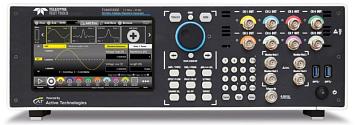

8-канальный генератор сигналов произвольной формы T3AWG3258
T3AWG3x54 и T3AWG3x58 являются многофункциональными генераторами, объединяющими множество функций в одном, включая генератор функций, генератор сигналов произвольной формы и цифровой генератор паттернов.

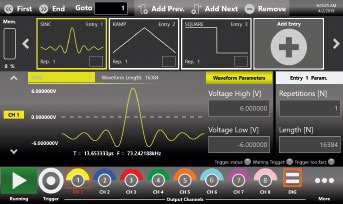

Эти три различные функциональные возможности опираются на гибкость HW, используют две различные технологии. Улучшенная технология прямого цифрового синтеза (DDS), используемая при работе функционального генератора, позволяет пользователю изменять все параметры без сбоев "на лету".
Все управление и настройки всегда находятся на расстоянии одного касания: с помощью одного жеста можно изменить канал, выбор несущей и получить доступ к параметрам модуляции, одним касанием перейдите в библиотеку сигналов для быстрого импорта сигнала и используйте удобную виртуальную цифровую клавиатуру для изменения значений параметров.

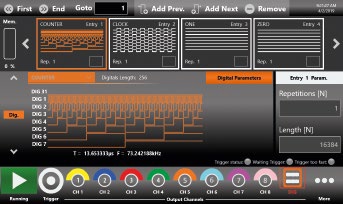

Технология переменного тактирования, реализованная в генераторе сигналов произвольной формы / цифровых паттернов, позволяет пользователю создавать сложные формы сигналов аналогового и цифрового паттерна, вставлять их в последовательность, применять циклы, переходы и условные ветвления. Цифровой выход, совмещенный и синхронизированный с аналоговыми выходными сигналами, представляет собой идеальный инструмент для поиска неисправностей и проверки цифровых разработок.
Длина памяти форм сигналов в 128 млн точек (до 1 G точек - опционально) на каждом канале в сочетании с количеством записей сигналов до 16 384 и числом повторений сигналов более 4*10Е9 или бесконечное, делают T3AWG3x54 и T3AWG3x58 лучшими в своем классе генераторами сигналов для самые требовательные технические приложения.
Эта инновационная аппаратная архитектура обеспечивает возможность создания непревзойденных характеристик, универсальную функциональность, исключительное удобство использования, что делает T3AWG3x54 и T3AWG3x58 идеальным генератором для сегодняшних и завтрашних задач тестирования.
