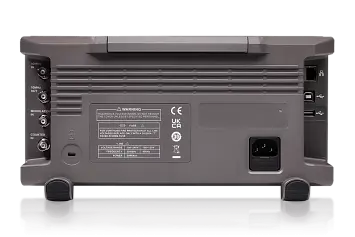

Генератор сигналов АКИП-3436/1
Cерия: АКИП-3436
Ограниченное количество
На удалённом складе (срок поставки до 5 раб. дней): 1 шт.
| Цена (с НДС): |
84 740 Р
|
| Торговая марка: | АКИП |
| Срок гарантии (лет): | 3 |
| Количество каналов | 2 |
| Частотный диапазон ОТ | 1 мкГц |
| Частотный диапазон ДО | 80 МГц |
| Опорный генератор (погрешность установки частоты) | ±1×10-6 |
| Выходной уровень (минимум) | 1 мВ пик-пик |
| Выходной уровень (максимум) | 10 Впик-пик |
| Выходной импеданс (Ом) | 50 |
| ЦАП (бит) | 16 |
| Память (СПФ) | 40 Мб |
| Виды модуляции | АМ, ЧМ, ФМ, АМн, ЧМн, ФМн, ШИМ, IQ |
| ГКЧ | Да |
| BURST Пакетный режим | Да |
| Экран (см, разрешение) | ЖК, сенсорный, 1024х600, 17,78 см |
| Особенности | Генераторов сигналов произвольной формы с 2 аналоговыми выходными каналами и 16-битным вертикальным разрешением, частотой дискретизации до 1,2 Гвыб/с (2х интерполированная), выходной частотой до 200 МГц и максимальной полосой модуляции до 1 МГц. Генерация сложного многоуровневого последовательного сигнала, функции двойного импульса, многотональной частотной модуляции. Формирование ПСПД/PRBS шаблонов со скоростью передачи данных до. Поддержка опционального программного обеспечения SigIQPro для генерации векторных сигналов. Формирование аналоговых и цифровых (IQ) модуляций. Частотомер до 200 МГц. Встроенный Web-сервер |
| Интерфейс | USB, LAN, Опция – GPIB |
Серия: АКИП-3436
Генераторы сигналов произвольной формы серии АКИП-3436
Серия состоит из трех моделей двухканальных генераторов специальных форм и сигналов произвольных формы. Генераторы серии имеют частотные диапазоны 80 / 160 / 200 МГц, превосходные характеристики системы дискретизации до 1,2 Гвыб/с и 16-битное вертикальные разрешение.
Основанные на традиционной технологии DDS, генераторы АКИП-3436 используют инновационные технологии TrueArb и EasyPulse, которые преодолевают присущие технологии DDS недостатки в выводе произвольных сигналов и прямоугольных импульсов, обеспечивая пользователям высокоточные сигналы с низким уровнем джиттера. Кроме того, АКИП-3436 также предоставляет функции генерации псевдослучайных двоичных последовательностей (PRBS), последовательности, двойного импульса и векторного вывода сигналов для удовлетворения более широкого спектра потребностей приложений.
|
Мощная функция воспроизведения последовательностей Позволяет легко задавать количество циклов воспроизведения для каждой формы сигнала и порядок их следования. Поддерживает до 1024 сегментов. В процессе воспроизведения отображается текущий активный сегмент, что обеспечивает полный контроль над тестированием. Пять режимов работы: непрерывный, по запуску, пачкой, одиночный и расширенный. Расширенный режим позволяет индивидуально задавать источник запуска для каждого сегмента. Доступны четыре источника запуска: «Авто», «Внешний», «Ручной» и «Таймер». |
|
|
Встроенная функция формирования импульсных последовательностей Наличие встроенной функции вывода сдвоенных импульсов в сочетании с осциллографом АКИП позволяет быстро измерять коммутационные параметры и динамические характеристики силовых приборов без использования сложного программного обеспечения.. Поддерживает формирование последовательностей до 30 импульсов с возможностью индивидуальной установки ширины каждого импульса и интервала между импульсами.
|
|
Формирование настраиваемых PRBS-последовательностей Обеспечивает вывод множества тестовых последовательностей от PRBS3 до PRBS32 с максимальной битовой скоростью до 120 Мбит/с. Помимо выхода однофазного сигнала, два канала могут быть настроены на дифференциальный выход. |
|
|
Формирование векторных сигналов АКИП-3436 поддерживает сигналы базовой или промежуточной частоты и способен генерировать IQ-сигналы с широко распространенными типами модуляции, такими как ASK, FSK, PSK, QAM и др. Прибор обеспечивает превосходные значения показателя EVM (векторной ошибки) при любом значении скорости передачи в диапазоне от 250 сим/с до 50 Мсим/с. Встроенный цифровой квадратурный модулятор позволяет переносить IQ-сигнал на любую частоту в полосе до 200 МГц. |
|
Модуляция Обеспечивает широкий набор функций модуляции, поддерживая распространённые виды: АМ / АМ-БП / ЧМ / ФМ / АМн (ASK) / ЧМн (FSK) / ФМн (PSK) / ШИМ. Доступны два источника модулирующего сигнала: внутренний и внешний. |
|
|
| Генератор АКИП-3436/1 | 1 шт. |
| Шнур питания | 1 шт. |
| CD с ПО | 1 шт. |
| Кабель USB | 1 шт. |
| Кабель BNC | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
